Фильтры для телефонных модемов
Смотри так же: |
Не секрет, что в сети 220V есть помехи и вряд
ли они оказывают положительное влияние на
качество связи. Для понимания процесса

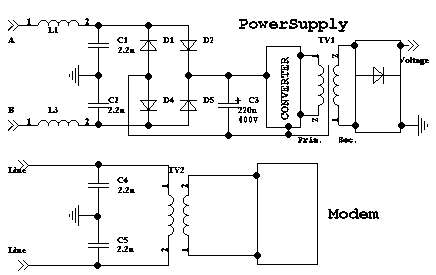

порождения помех рассмотрю структуру:
Прежде, чем делать подумайте, нужно ли оно Вам? Для моей линии это оказалось весьма полезно хотя бы тем, что практически исключилось влияние холодильника.
Пояснения по схеме:
Конденсаторы С1 иС2 устраняют ВЧ помехи ... но только в том случае, если компьютер заземлен, но этого, практически, никогда не бывает, да и при желании это осуществить крайне сложно.
Конденсаторы С4 и С5 устраняют ВЧ помехи от собственного блока питания на модем. Вот их то и не надо трогать - они явно к месту.
Помехи из сети проходят по пути A(B) - C1 ( C2 ) - корпус - C3 ( C4) - емкостная связь по TV2 - и в модем. Т.о. С1 и С2 привносят большой вред и это надо как-то устранить.
Правда, есть второй путь распространения помех: A (B) - D1-5 - TV1 (силовой трансформатор) - выпрямители - питание модема. Как видно, это наносит меньший вред, т.к. влияет не на сигнальную цепь, а на питание модема, но и не учитывать его было бы не правильно.

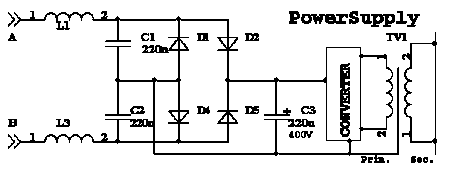

Способ борьбы представлен на рисунке ниже:
Тут С1 и С2 увеличены на два порядка и соединены не на корпус, а на псевдо - землю блока питания. Этот вариант прекрасно убирает и еще одно нехорошее свойство импульсных блоков питания - генерацию помех сложной формы.
Поясню - так, как диоды открываются только на 30% времени от периода коммутации, то помехи в сети 220V (а значит, и на входе модема) имеют вид пачек длительностью 3ms и периодом 100Hz. Это прекрасно детектируется паразитными нелинейными цепями входной схемы модема, что порождает помехи с частотой 100Hz и очень богатым спектром. Мне кажется, что лучше для связи от этого не будет. Так вот - эта модификация схемы несколько уменьшает амплитуду помех (т.к. емкости много больше оригинальных) и, главное, исключает эффект пачек. Это приводит к появлению постоянной составляющей на входе модема, что легко отсеивается при обработке.
Конденсаторы С1,С2 - на напряжение не меньше 400V и хорошего качества (К73-16, К73-17).
Прошу учесть, что точно такую же процедуру придется проделать и с блоком питания монитора - иначе и начинать не стоит.
В некоторых схемах рекомендуют ставить не два, а четыре конденсатора - параллельно каждому диоду. Это очень плохое решение, т.к. помехи с "+" провода С3 попадут в сеть, что не есть хорошо.
Автор: Serj
Дата публикации 20.05.2004гг.
