Фильтры и усилители для телефонных модемов

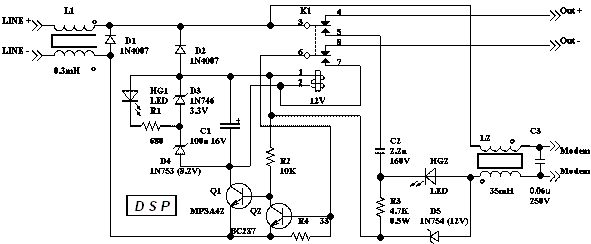

  Фильтр состоит из двух частей - коммутатора линии и собственно фильтра. Коммутатор позволяет подключать это устройство к любому модему и исключает позвякивание телефонов при наборе номера модемом. Наверно, это важно, если набор ведется глубокой ночью. Фильтр - улучшает согласование модема с телефонной
линией на высоких частотах и режет помехи выше 4KHz. Цепь C2-R3-HG2-D5 - достаточно сложная цепь для борьбы с импульсными помехами. Транзисторы Q1,2 выполняют функцию запрета выхода в линию модема, если линия занята - разговаривают по телефону. Это так же повышает удобство при пользовании устройством.

Данные и возможные замены

L1 - две обмотки проводом 0.2мм по 20-30 витков на кольце К10х6х3(4.5), феррит 2000НМ1-17

L2 - дроссель с двумя одинаковыми обмотками и суммарной индуктивностью 30-40mH.

Конкретные данные привести сложно, т.к. я применил готовый дроссель импортного производства.

WARNING! Этот дроссель ОБЯЗАН иметь зазор или быть намотан на материале с "распределенным" зазором (МО-пермолой).

Методика выбора величины зазора следующая:

  Вначале наматывается столько витков, чтобы получить индуктивность в 10 раз больше, чем необходимо, а затем делается такой зазор, чтобы получить искомую индуктивность. Реле - на напряжение срабатывания 7-10V и сопротивление не меньше 500 Ом. Я применял стандартное реле от импортных телефонных станций - они очень качественные, а лишний дребезг явно не нужен. HG1,2 - любые светодиоды, кроме АЛ307 - у этих слишком большой ток утечки.

  Этот вариант фильтра сейчас используется на модеме Моторола SM56 и дает весьма ощутимый эффект - очень часто при треске не возникает даже короткий retrain.

  Конденсатор С2 на напряжение не меньше 160V, а С3 - на 200V. Этим требованиям очень хорошо удовлетворяют конденсаторы типа К73-16, К73-17.

Комментарии по схеме

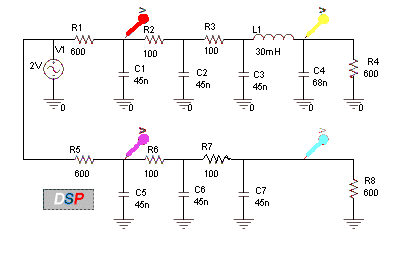

  Дроссель L2 выполняет функцию "пассивного усилителя" - он частично компенсирует емкость шлейфа (телефонной) линии. Очень упрощенная модель представлена на рисунке:

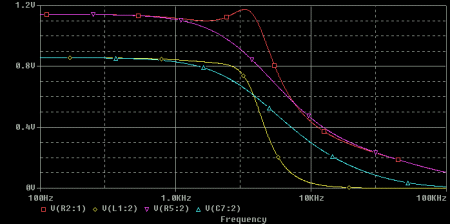

  Здесь R2,R3, C1...C3 и R6,R7,C5...C7 - эквиваленты "средней" телефонной линии, подключенные к двум модема - (L1,C4,R4) с компенсацией и (R8) без компенсации. На следующем рисунке представлены результаты обсчета моделей на OrCAD'е 9.0 (PSPICE9):

  Здесь хорошо заметно лучшее прохождение сигнала (желтый цвет) в первом варианте по сравнению со вторым вариантом (голубой цвет). А так же - очень хорошее подавление сигнала выше сигнала модема (300Hz - 3.4KHz ).

  И еще есть немаловажный факт - напряжение на передающей стороне меньше падает в области 3KHz - это облегчит эхокомпенсацию в модеме.

  В процессе расчетов выяснено, что величину конденсатора С4 менять нельзя - она должна быть равна погонной емкости кабеля, а резонанс на 3.5-4KHz можно подстраивать только величиной дросселя L2.

  В качестве дальнейшего развития схемы я бы попробовал увеличить индуктивность L2 - это бы привело к еще большему подъему на верхней частоте, а ограничение полосы спектра можно компенсировать запретом на модеме крайних частот. Все одно, модем на них себя не очень хорошо чувствует.

Автор: Serj

Дата публикации 20.05.2004гг.
