Руководство MIT по открыванию замков отмычкой

В этой главе содержатся основные характеристики цилиндровых замков, а также лексика, используемая в данном руководстве. Термины, используемые для описания замков и их частей, разнятся от производителя к производителю и от города к городу, поэтому, даже если Вы уже ознакомлены с основными принципами работы замков, посмотрите на рис. 2.1, которые содержит лексику.

Понимать, как работает замок во время открывания его ключом - это только часть того, что Вам необходимо знать. Вам также необходимо знать, что с замком происходит во время вскрытия. Гл. 3 и 5 содержат описание моделей, которые помогут Вам понять реакцию замков на вскрытие.

Рис.2.1 содержит лексику настоящих замков. Ключ вставляется в паз (keyway), находящийся в цилиндре (plug). В пазе имеются выступы (wards). Выступы ограничивают количество ключей, которые могут быть вставлены в цилиндр. Цилиндр может вращаться, когда в него вставлен требуемый ключ. Невращающаяся часть замка называется корпусом (hull). Первый штифт, которого касается ключ, называется штифт № 1. Остальные штифты пронумерованы по возрастающей по направлению к задней части замка.

Правильный ключ поднимает каждую штифтовую пару, пока зазор между ключевым штифтом (key pin) и направляющим штифтом (driver pin) не достигнет линии вращения (sheer line). Когда все штифты находятся в этом положении, цилиндр может вращаться и замок открывается. Если в паз вставлен неправильный ключ, некоторые штифты выступают между корпусом и цилиндром и предотвращают вращение цилиндра.

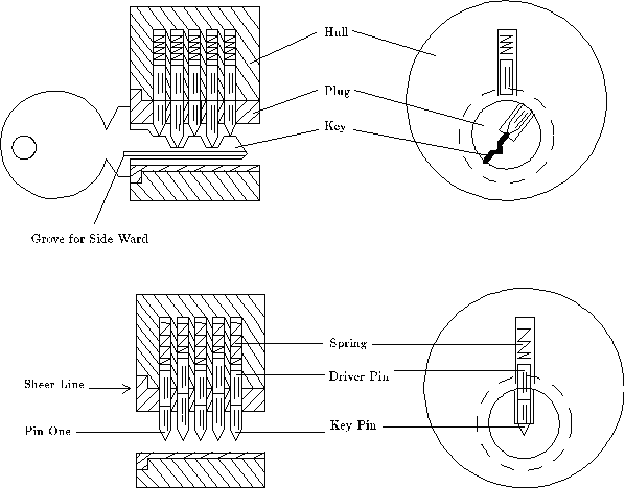

Рис. 2.1. Устройство цилиндрового замка
