Руководство MIT по открыванию замков отмычкой

Для того. чтобы научиться правильно вскрывать замки, необходимо изучить в подробностях, как работают замки и что происходит при вскрытии. В данном руководстве используются две модели, помогающие понять принцип работы замков. В этой главе описывается модель, которая показывает отношения между положениями штифтов. Эта модель используется в гл. 4 для объяснения принципов вскрытия. Эта же модель будет использоваться в гл. 9 для объяснения сложных механических дефектов.

"Горизонтальная" модель замка показана на рис. 3.1. Это не разрез настоящего замка. Это упрощенный вид замка в разрезе. Предназначение этого замка - удерживать две металлические пластины в неподвижном положении до тех пор, пока не вставлен подходящий ключ. Замок изготавливается следующим способом: две пластины помещаются друг над другом и просверливаются отверстия, проходящие через обе пластины. На рисунке изображен замок с двумя отверстиями. В каждое отверстие помещается два штифта таким образом, чтобы зазор между штифтами не был на одной линии с зазором между пластинами. Нижний штифт называется ключевым штифтом, так как он касается ключа. Верхний штифт называется направляющим штифтом. Часто направляющим и ключевой штифты называют просто направляющим и штифтом. Выступ на нижней поверхноти нижней пластины удерживает штифты от выпадания, а пружина над верхней пластиной нажимает на направляющий штифт.

Когда ключ не вставлен в паз, пластины не могут двигаться, т. к. направляющие штифты проходят через обе пластины. Правильный ключ поднимает штифтовые пары, и зазор между штифтами выравнивается с зазором между пластинами. Посмотрите на рис. 3.3. То есть, ключ поднимает ключевой штифт, и верхушка штифта достигает линии вращения цилиндра. В этом положении пластины могут двигаться.

Рис. 3.3 иллюстрирует также одну из важных особенностей настоящих замков. Между любыми частями, двигающимися относительно друг друга, должен быть зазор. Зазор между верхней и нижней пластинами позволяет открывать замок рядом ключей. Заметьте, что правый ключевой штифт на рис. 3.3 не поднят так высоко, как левый штифт, но замок, тем не менее, открывается.

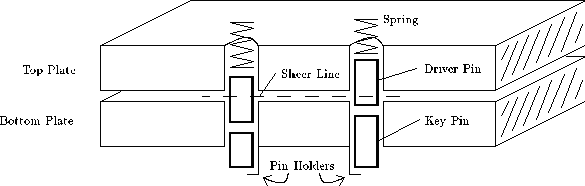

Рис. 3.1. Горизонтальная модель замка

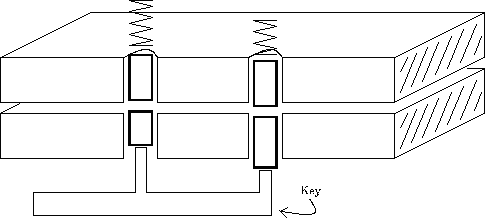

Рис. 3.2 (а). Ключ поднимает штифты

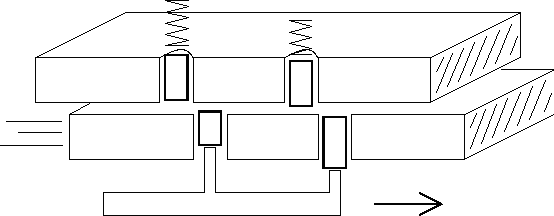

Рис. 3.3 (b). Правильный ключ приводит пластины в движение
