Первые конструкции электродвигателей постоянного тока. Часть 2

Первый электродвигатели Якоби

Второй этап развития электрических двигателей (1834 — 1860 гг.) характеризуется преобладанием конструкций с вращательным движением явнополюсного якоря. Вращающий момент на валу таких двигателей обычно был резко пульсирующим. Наиболее характерные и существенно важные работы по конструированию электродвигателей этого рода принадлежат Б. С. Якоби.

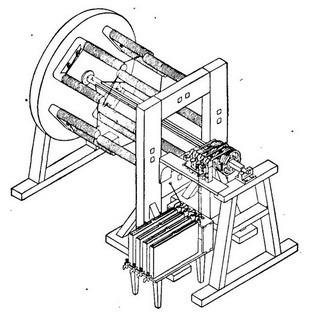

Общий вид электродвигателя Якоби (конструкция 1834 г.)

Изучая конструкции электродвигателей своих предшественников, в которых было осуществлено возвратно-поступательное или качательное движение якоря, Якоби отозвался об одном из них, что «такой прибор будет не больше, чем забавной игрушкой для обогащения физических кабинетов», и что «его нельзя будет применять в большом масштабе с какой-нибудь экономической выгодой» - поэтому он направил свое внимание на построение более мощного электродвигателя с вращательным движением якоря.

В 1834 г. Якоби построил и описал электродвигатель, который действовал на принципе притяжения и отталкивания между электромагнитами. Этот двигатель имел две группы П-образных электромагнитов, из которых одна группа (четыре П-образных электромагнита) располагалась на неподвижной раме, а другая аналогичная группа — на вращающемся диске. В качестве источника тока для питания электромагнитов была применена батарея гальванических элементов. Для попеременного изменения полярности подвижных электромагнитов служил коммутатор.

Коммутатор представлял собой чрезвычайно важную и глубоко продуманную часть устройства электродвигателя Якоби. Конструктивно он представлял собой четыре металлических кольца, установленных на валу и изолированных от него; каждое кольцо имело четыре выреза, которые соответствовали одной восьмой части окружности. Вырезы были заполнены изолирующими вкладками; каждое кольцо было смещено на 45° по отношению к предыдущему. По окружности кольца скользил рычаг, представлявший собой своеобразную щетку; второй конец рычага был погружен в соответствующий сосуд со ртутью, к которому подводились проводники от батареи (сосуды с ртутью являлись наиболее распространенными в то время контактными устройствами).

Таким образом, при каждом обороте кольца 4 раза разрывалась электрическая цепь, к электромагнитам вращающегося диска отходили от колец проводники, укрепленные на валу машины. Обмотки всех электромагнитов неподвижной рамы были соединены последовательно и обтекались током батареи в одном направлении.

Обмотки электромагнитов вращающегося диска были также соединены последовательно, но направление тока в них с помощью коммутатора изменялось 8 раз за один оборот вала. Следовательно, полярность этих электромагнитов также изменялась 8 раз за один оборот вала и эти электромагниты поочередно притягивались и отталкивались электромагнитами неподвижной рамы.

Первый электродвигатель, построенный Якоби, мог поднимать груз весом 10—12 фунтов (т. е. примерно 4—5 кг) на высоту 1 фут (примерно 30 см) в секунду, что составляло мощность около 15 вт. Желание увеличить мощность электродвигателя привело Б. С. Якоби к созданию конструкции электродвигателя сдвоенного типа.

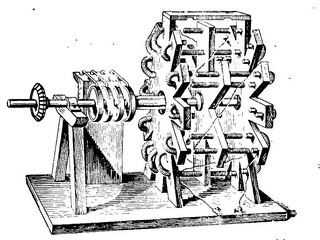

Электродвигатель Якоби сдвоенного типа

Этот электродвигатель имел 24 неподвижных П-образньих электромагнита и 12 подвижных стержневых электромагнитов, но действовал на том же принципе, что и первый его электродвигатель. Прогрессивным в этом варианте двигателя Якоби было то, что при подобной конструкции электродвигателя подшипники разгружались от аксиальных усилий, которые возникали в первом электродвигателе при совмещении осей подвижных и неподвижных электромагнитов.

Изменение конструкции, однако, не дало значительного увеличения мощности и не позволило применить электродвигатель на практике. Нужно было искать новое конструктивное решение, которое через несколько лет и было найдено Б. С. Якоби.

Первый свой электродвигатель Якоби построил в мае 1834 г., а в ноябре того же года он представил Парижской академии наук сообщение об этом устройстве. Сообщение было прочитано на заседании Парижской академии в декабре 1834 г. и немедленно после этого опубликовано. Таким образом, известие об изобретении Б. С. Якоби очень скоро распространилось по всем странам.
