Начало раздела Производственные, любительские Радиолюбительские Авиамодельные, ракетомодельные Полезные, занимательные	Хитрости мастеру Электроника Физика Технологии Изобретения	Тайны космоса Тайны Земли Тайны Океана Хитрости Карта раздела
Использование материалов сайта разрешается при условии ссылки (для сайтов - гиперссылки)

ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2093484
СТЕКЛОКРИСТАЛЛИЧЕСКИЙ МАТЕРИАЛ

Имя заявителя: Институт геологии Карельского научного центра РАН
Имя изобретателя: Лебедева Г.А.; Озерова Г.П.
Имя патентообладателя: Институт геологии Карельского научного центра РАН
Адрес для переписки:
Дата начала действия патента: 1995.01.11

Изобретение относится к составу стеклокристаллического материала и может быть использовано в химической, строительной промышленности, для изготовления ювелирно-поделочных изделий и пробирного камня. Снижение температуры начала кристаллизации, повышение химической стойкости и износостойкости достигается тем, что стеклокристаллический материал дополнительно содержит MnO при следующем соотношении компонентов, мас.%: SiO₂- 46,0-53,0; TiO₂ 0,3-3,0; Al₂O₃ 9,0-18,0; Fe₂O₃4,5-10,0; FeO 2,0-8,0; MgO 6,0-11,0; CaO 6,2-12,2; Na₂O 1,5-6,0; K₂O 0,2-2,5; P₂O₅ 0,05-0,1; MnO 0,05-1,0.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к составу стеклокристаллического материала и может быть использовано в химической, строительной промышленности, для изготовления ювелирно-поделочных изделий и пробирного камня.

Известен [1] стеклокристаллический материал шлакоситалл, включающий (мас.):

SiO₂ 41,10-44,90

Al₂O₃ 10,80-18,90

CaO 19,80-24,00

MgO 1,05-3,10

TiO₂ 0,45-0,86

S^-2 0,05-0,15

FeO 1,90-2,94

Fe₂O₃ 7,40-9,00

Na₂O 1,60-4,00

K₂O 2,50-3,00

P₂O₅ 0,6-1

Cr₂O₃ 0,1-0,8

Недостатком является то, что материал имеет высокую температуру начала кристаллизации (860^oC), что может вызвать деформацию при кристаллизации, недостаточную износостойкость и недостаточно высокую химическую стойкость, что сужает область использования материала.

Наиболее близким к предложенному материалу по технической сущности и достигаемому результату являетсястеклокристаллический материал [2] следующего состава, мас.

SiO₂ 35-60

Al₂O₃ 5-20

MgO 5-20

FeO 0,5-5

Fe₂O₃ 5-15

R₂O 5-15

Na₂O 0-10

K₂O 0-10

F 2-6

CaO 0-5

MnO 0-2

TiO₂ 0-5

Li₂O 0-5

Указанный материал обладает повышенной вязкостью и повышенной температурой начала кристаллизации.

Техническим результатом изобретения является снижение температуры начала кристаллизации, повышение химической стойкости и износостойкости достигается тем, что стеклокристаллический материал дополнительно содержит P₂O₅при следующем соотношении компонентов, мас.

SiO₂ 0,3-3,0

TiO₂ 9,0-18,0

Al₂O₃ 4,5-10,0

Fe₂O₃ 46,0-53,0

FeO 2,0-8,0

MgO 6,0-11,0

CaO 6,2-12,2

Na₂O 1,5-6,0

K₂O 0,2-2,5

P₂O₅ 0,05-0,1

MnO 0,05-1,0

Стеклокристаллический материал получают следующим образом.

Шихту плавят при 1300-1350^oC в течение 2-3 ч. При выработке расплав не кристаллизуется. В результате вторичной термообработки при 800-1050^oC в течение 0,5-1 ч получается тонкокристаллический (размер кристаллов 0,05-1 мкм) материал равномерного черного цвета по объему с огненно-полированной иризирующей поверхностью.

В состав шихты входят горные породы основного состава, например диабаз, базальт с добавкой карбонатной породы доломита. В качестве шихты могут использоваться и металлургические шлаки и зольно-шлаковые отходы ТЭС с корректирующими добавками.

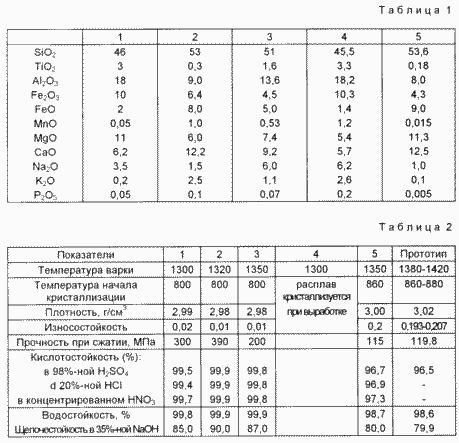

Составы стеклокристаллического материала представлены в таблице 1. Примеры 1-3 характеризуют заявленные составы; примеры 4-5 запредельные. Свойства стеклокристаллических материалов приведены в таблице 2.

Из таблиц следует, что составы 1-3 имеют низкую температуру начала кристаллизации, высокую износостойкость и химическую стойкость.

Состав 4 кристаллизуется при выработке, что затрудняет получение стеклокристаллического материала по технологии ситаллов.

Состав 5 имеет высокую температуру начала кристаллизации, частично деформируется при кристаллизации, имеет недостаточно высокую химическую стойкость.

Мелкозернистая структура, равномерно черный цвет, повышение износо- и кислотостойкости позволяют расширить область использования стеклокристаллического материала заявляемого состава, в частности, использовать его в качестве пробирного камня, а формирование огненно-полированной иризирующей поверхности обусловливает его пригодность в качестве декоративно-облицовочного материала.

ФОРМУЛА ИЗОБРЕТЕНИЯ

Стеклокристаллический материал, включающий SiO₂, TiO₂, Al₂O₃, Fe₂O₃, FeO, MgO, CaO, Na₂O, K₂O, MnO, отличающийся тем, что он дополнительно содержит P₂O₅ при следующем соотношении компонентов, мас.

SiO₂ 46,0 53,0

TiO₂ 0,3 3,0

Al₂O₃ 9,0 18,0

Fe₂O₃ 4,5 10,0

FeO 2,0 8,0

MgO 6,0 11,0

CaO 6,2 12,2

Na₂O 1,5 6,0

K₂O 0,2 2,5

MnO 0,05 1,0

P₂O₅ 0,05 0,1-

Версия для печати
Дата публикации 09.12.2006гг

НОВЫЕ СТАТЬИ И ПУБЛИКАЦИИ
	Технология изготовления универсальных муфт для бесварочного, безрезьбового, бесфлянцевого соединения отрезков труб в трубопроводах высокого давления (имеется видео)
	Технология очистки нефти и нефтепродуктов
	О возможности перемещения замкнутой механической системы за счёт внутренних сил
	Свечение жидкости в тонких диэлектрических каналох
	Взаимосвязь между квантовой и классической механикой
	Миллиметровые волны в медицине. Новый взгляд. ММВ терапия
	Магнитный двигатель
	Источник тепла на базе нососных агрегатов
