ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2193494
СПОСОБ ИЗГОТОВЛЕНИЯ ДЕКОРАТИВНО-ХУДОЖЕСТВЕННЫХ И ТЕХНИЧЕСКИХ ИЗДЕЛИЙ ИЗ ЯНТАРНЫХ КОМПОЗИЦИЙ
Имя заявителя: Калининградский государственный технический университет
Имя изобретателя: Тилипалов В.Н.; Алешкевич В.В.
Имя патентообладателя: Калининградский государственный технический университет
Адрес для переписки: 236000, г.Калининград, Советский пр., 1, технический университет, патентный отдел
Дата начала действия патента: 2001.03.22
Изобретение касается декоративных изделий и способа изготовления декоративно-художественных и технических изделий на основе янтаря, включающего заливку композиции в литейную форму, затвердевание композиции, извлечение из формы, при этом извлечение отливки из формы осуществляют путем помещения ее в жидкую среду с температурой выше температуры плавления материала формы, но меньше температуры плавления композиции, с последующим отделением материала формы от отливки за счет различных значений плотностей материалов формы и отливки. Данный способ позволяет снизить трудоемкость производства.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к производству художественно-декоративных изделий с применением янтаря, но может быть использовано и для изготовления технических изделий и других целей.
Известен способ изготовления декоративно-художественных изделий путем заливки в литейную форму жидкоподвижной композиции на основе янтаря с добавкой полимерного связующего, ускорителя и отвердителя (Патент 2151700, В 44 С 5/00, С 04 В 26/18).
Недостатком данного способа, ограничивающим его применение, являетсязначительная трудоемкость процесса извлечения отливки из формы ввиду высокой адгезии композиции к материалу формы, а и сравнительно низкая чистота поверхности отливок. Для облегчения удаления отливок из формы рабочую поверхность ее стенок покрывают защитным слоем гелькоаута или других материалов, снижающих упомянутую адгезию.
Все это усложняет и удорожает производство.
Задача, на решение которой направлено предлагаемое техническое решение, - снижение трудоемкости извлечения отливки из литейной формы, упрощение и удешевление производства.
Для решения поставленной задачи предлагается удаление отливок из формы осуществлять путем нагрева материала формы до температуры, повышающей точку его плавления, но меньше температуры размягчения отливки с последующим отделением материала формы от отливки, например, в жидкой среде за счет различных значений плотностей материала формы и отливки.

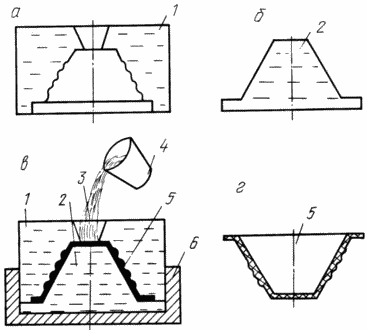

Предлагаемое техническое решение поясняется чертежом, на котором схематически изображен один из возможных вариантов осуществления предлагаемого способа.
 | При этом приняты следующие обозначения: |
СПОСОБ ОСУЩЕСТВЛЯЕТСЯ СЛЕДУЮЩИМ ОБРАЗОМ
По технологии, применяемой в практике литья по выплавляемым моделям металлов и сплавов (см., например, инж. монографию "Литье по выплавляемым моделям" под ред. Я.И. Шкленника и В.А. Озерова, М.: Машгиз, 1971 г.) изготавливают (см. чертеж) восковые, например, из стеарина или парафина форму 1 и стержень 2, которые устанавливают в обойму 6.
Янтарную крошку очищают от окисленной пленки и обрабатывают гелькоаутом.
Затем приготавливают жидкоподвижную
янтарную композицию, состоящую из
следующих компонентов (маc.%):
Наполнитель (янтарная крошка) - 40,0
Связующее (полиэфирная смола) - 58,0
Ускоритель "НК" - 1,0
Отвердитель "МЭК" - 1,0
Компоненты смеси тщательно перемешивают и
полученную смесь 3 (композицию) из ковша 4 (см.
чертеж, в) через заливочную воронку
заливают в рабочую полость литейной формы.
После затвердевания смеси всю форму в сборе
помещают в емкость с кипящей водой (не
показана). При этом воск расплавляется и,
будучи легче янтаря, всплывает на
поверхность водяной бани.
Готовую отливку извлекают из воды и подвергают сушке при температуре 50-70oС в течение 3-4 часов.
Аналогичным образом могут быть изготовлены отливки в формах, изготовленных, например, из сплава Вуда. При этом после расплавления формы янтарное изделие всплывает на поверхность жидкой металлической ванны.
По сравнению с известным способом, принятым за прототип, предлагаемое техническое решение позволяет из дешевого янтарного сырья (крошки, отходы промышленных производств янтарных изделий) изготавливать изделия сложной конфигурации с четким контуром и высокой чистотой поверхности при минимальной трудоемкости удаления отливок из формы.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Способ изготовления декоративно-художественных и технических изделий на основе янтаря, включающий заливку композиции в литейную форму, затвердевание композиции, извлечение из формы, отличающийся тем, что извлечение отливки из формы осуществляют путем помещения ее в жидкую среду с температурой выше температуры плавления материала формы, но меньше температуры плавления композиции, с последующим отделением материала формы от отливки за счет различных значений плотностей материалов формы и отливки.
