ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2190944
ДРАГОЦЕННЫЙ КАМЕНЬ
ТЕХНОЛОГИЯ ОБРАБОТКИ АЛМАЗОВ В БРИЛЬЯНТЫ

ДРАГОЦЕННЫЙ КАМЕНЬ. ТЕХНОЛОГИЯ ОБРАБОТКИ АЛМАЗОВ В БРИЛЬЯНТЫ. КОЛЬЦО. УКРАШЕНИЯ. ЮВЕЛИРНЫЕ. ЗОЛОТО. ПЛАТИНА. АЛМАЗ. БРИЛЬЯНТ. НОУ ХАУ. ВНЕДРЕНИЕ. ПАТЕНТ. ТЕХНОЛОГИИ.

ИЗОБРЕТЕНИЕ. ДРАГОЦЕННЫЙ КАМЕНЬ. ТЕХНОЛОГИЯ ОБРАБОТКИ АЛМАЗОВ В БРИЛЬЯНТЫ. Патент Российской Федерации RU2190944

Имя заявителя: Смоленское государственное унитарное предприятие "ПО "Кристалл"
Имя изобретателя: Ребрик Ю.Н.; Илькаев Р.И.; Баранов В.К.; Бочаров А.М.; Голубинский А.Г.; Иноземцев А.П.; Кутько Ю.И.; Назаров В.Т.; Ребров С.В.
Имя патентообладателя: Смоленское государственное унитарное предприятие "ПО "Кристалл"
Адрес для переписки: 214031, г.Смоленск, ул. Бабушкина, 4, СГУП "ПО "Кристалл", ОГТ
Дата начала действия патента: 2001.07.30

Предназначено для использования в ювелирной промышленности, а именно в технологии обработки алмазов в бриллианты. Драгоценный камень, преимущественно бриллиант, круглой формы огранки имеет 57 граней и состоит из рундиста, нижней части, имеющей два пояса граней, выполненных под углом к плоскости рундиста, и верхней части, имеющей три пояса граней, выполненных под углом к плоскости рундиста, и площадку. Диапазон углов наклона к плоскости рундиста граней нижней части составляет 47-52o, диапазон углов наклона к плоскости рундиста граней верхней части составляет 5-17o, а диапазон размера площадки составляет 0,05-0,85 размера диаметра драгоценного камня. Обеспечиваются более высокие значения обобщенного коэффициента красоты блеска бриллианта и более высокий выход годного при изготовлении бриллиантов из сырья октаэдрического габитуса.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к области обработки драгоценных камней, а именно к технологии обработки алмазов в бриллианты.

Известен драгоценный камень, преимущественно бриллиант, имеющий круглую форму огранки и состоящий из рундиста, нижней части, имеющей два пояса граней, и верхней части, имеющей три пояса граней, и площадку. Грани нижней и верхней частей выполнены под углом к плоскости рундиста [1].

Характер и сила оптических свойств бриллианта, определяющих его блеск и "игру", зависят от углов наклона граней к плоскости рундиста и к направлению светового потока, а и от пропорции между размером площадки и диаметром бриллианта. В указанном аналоге основные параметры огранки приближены к идеальным. Угол наклона граней верхней части находится в диапазоне 30-40o и равен 34,5o, угол наклона граней нижней части в диапазоне 38-43oи равен 40,8o, а размер площадки находится в диапазоне 0,5-0,6 и равен 0,56 от диаметра бриллианта. В данном общепринятом диапазоне углов наклона граней верхней и нижней частей бриллианта величина, определяющая эффективность "игры блеска" бриллианта (красоту блеска) составляет (1,0±0,1) условных единиц и называется обобщенным коэффициентом красоты блеска бриллианта (ОККБ). При этом обобщенный коэффициент красоты блеска бриллианта объединяет следующие оптико-физические характеристики: интенсивность блеска - интенсивность света, отраженного от драгоценного камня; дисперсию блеска - разложение лучей света, вышедших из драгоценного камня в радугу за счет дисперсии коэффициента преломления материала; мерцание (сцинтилляцию) блеска - количество и интенсивность бликов в отраженном свете при повороте или наклоне драгоценного камня. Величина обобщенного коэффициента красоты блеска бриллианта имеет тем большее значение, чем больше интенсивность и дисперсия блеска драгоценного камня и имеет максимум в зависимости от мерцания блеска, принимая максимальное значение при оптимальном для глаз человека мерцании.

Наиболее близким аналогом изобретения является драгоценный камень,преимущественно бриллиант, круглой формы огранки, имеющий 57 граней и состоящий из рундиста, нижней части, имеющей два пояса граней, и верхней части, имеющей три пояса граней, и площадку [2].

В данном аналоге увеличен угол наклона граней нижней части, который равен 53o, размер площадки находится в диапазоне 0,4-0,5 диаметра бриллианта, а высота верхней части составляет 15% от диаметра бриллианта.

Недостатком драгоценного камня является то, что данные параметры огранки не обеспечивают высокое значение обобщенного коэффициента красоты блеска бриллианта, являющегося функцией интенсивности, дисперсии и мерцания блеска.

Сущность изобретения состоит в том, что предлагаемый драгоценный камень, преимущественно бриллиант, круглой формы огранки, имеющий 57 граней, состоит из рундиста, нижней части, имеющей два пояса граней, выполненных под углом к плоскости рундиста, и верхней части, имеющей три пояса граней, выполненных под углом к плоскости рундиста, и площадку. Для усиления интенсивности блеска и "игры" драгоценного камня диапазон углов наклона к плоскости рундиста граней нижней части составляет 47-52o, диапазон углов наклона к плоскости рундиста граней верхней части составляет 5-17o, а диапазон размера площадки составляет 0,05-0,85 размера диаметра драгоценного камня.

Таким образом достигается технический результат, заключающийся в том, что в предложенном изобретении обеспечиваются более высокие значения обобщенного коэффициента красоты блеска бриллианта, а именно более 1,6 условных единиц, и более высокий выход годного при изготовлении бриллиантов из сырья октаэдрического габитуса.

Сущность изобретения поясняется чертежами, где:

ДРАГОЦЕННЫЙ КАМЕНЬ. ТЕХНОЛОГИЯ ОБРАБОТКИ АЛМАЗОВ В БРИЛЬЯНТЫ

Фиг.1 изображен предлагаемый драгоценный камень - бриллиант

ДРАГОЦЕННЫЙ КАМЕНЬ. ТЕХНОЛОГИЯ ОБРАБОТКИ АЛМАЗОВ В БРИЛЬЯНТЫ

Фиг. 2 - то же, вид сверху, где D - диаметр бриллианта, d - размер площадки

ДРАГОЦЕННЫЙ КАМЕНЬ. ТЕХНОЛОГИЯ ОБРАБОТКИ АЛМАЗОВ В БРИЛЬЯНТЫ

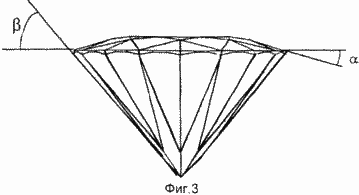

Фиг. 3 - то же, вид сбоку, где - угол наклона граней верхней части бриллианта, - угол наклона граней нижней части бриллианта


Бриллиант состоит из верхней части 1, которая имеет три пояса граней, нижней части 2, имеющей два пояса граней. Между верхней и нижней частями находится рундист 3. Верхняя часть бриллианта заканчивается площадкой 4.

Огранка выполнена таким образом, что грани верхней части 1 бриллианта наклонены к плоскости рундиста 3 под углом = 5-17o, а грани нижней части 2 наклонены к плоскости рундиста 3 под углом = 47-52o, размер площадки 4 составляет 0,05-0,85 размера диаметра бриллианта.

Комбинируя между собой данные параметры огранки, можно достичь наиболее высокого значения обобщенного коэффициента красоты блеска бриллианта.

В конце описания в форме таблиц приведены примеры различных комбинаций параметров огранки и полученные при этом расчетным путем значения интенсивности блеска, дисперсии блеска, мерцания блеска и обобщенного коэффициента красоты блеска бриллианта для аналога, прототипа и предлагаемого драгоценного камня.

Как видно из примеров, обобщенный коэффициент красоты блеска у предлагаемого драгоценного камня выше, чем у аналога и прототипа (см. таблицы).

ИСТОЧНИКИ ИНФОРМАЦИИ

1. В.И. Епифанов, А.Е. Песина, Л.В. Зыков. Технология обработки алмазов в бриллианты. - М.: Высшая школа, 1987, с.196-200.

2. J. S. Dodson A statistical assessment of brilliance and fire for the round brilliantcut diamond = Статистическая оценка блеска и дисперсии круглого бриллианта//Optica Acta. - 1978, vol.25, N 8, pp.681-692.

ФОРМУЛА ИЗОБРЕТЕНИЯ

Драгоценный камень, преимущественно бриллиант, круглой формы огранки, имеющий 57 граней и состоящий из рундиста, нижней части, имеющей два пояса граней, выполненных под углом к плоскости рундиста, и верхней части, имеющей три пояса граней, выполненных под углом к плоскости рундиста, и площадку, отличающийся тем, что диапазон угла наклона граней нижней части к плоскости рундиста составляет 47-52o, диапазон угла наклона граней верхней части к плоскости рундиста составляет 5-17o, а диапазон размера площадки составляет 0,05-0,85 размера диаметра драгоценного камня.

Версия для печати
Дата публикации 09.12.2006гг
