ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2231001
ВОЗДУХОНАГРЕВАТЕЛЬ
Имя изобретателя: Карасевич А.М. (RU); Свиридова Т.С. (RU); Пацков Е.А. (RU); Гуральник В.И. (RU); Евергетидов С.С.
Имя патентообладателя: Открытое акционерное общество "Промгаз" (RU)
Адрес для переписки: 117420, Москва, ул. Намёткина, 6, ОАО "Промгаз" Л.Д. Криворуцкому
Дата начала действия патента: 2001.10.12
Изобретение относится к теплоэнергетике и может быть использовано для автономного отопления помещений промышленных и сельскохозяйственных объектов. Суть изобретения в том, что в воздухонагревателе, содержащем кожух с диффузором для соединения с системой вентиляции, размещенный внутри кожуха блок горелок с линейными и переходными модулями, и газовые коллекторы с соплами, последние снабжены дополнительной пластиной с отверстиями, площадь которых составляет 0,55-0,65 от площади сопел, установленной с возможностью перекрытия сопел при неизменном шаге. Такое выполнение позволит обеспечить переход на сжиженный газ без изменения условий сжигания.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к теплоэнергетике, в частности к технике автономного воздушного обогрева помещений.
Известно устройство, которое может быть использовано для этой цели, содержащее топливный коллектор с газовыпускными соплами и стабилизатором с торцевыми стенками [2].
Наиболее близким по технической сущности и достигаемому результату является устройство, содержащее кожух с диффузором для подключения к системе вентиляции и нагреватель [1].
Целью изобретения является создание воздухонагревателя с горелочным блоком, содержащим линейные и переходные модули, количество которых определяется в соотношении 10-13 к номинальной мощности, и систему автоматики розжига, безопасности и регулирования, способного работать как на природном, так и на сжиженном газе.
Поставленная цель достигается тем, что воздухонагреватель содержит кожух с диффузором для соединения с системой вентиляции, размещенный внутри кожуха блок горелок с линейными и переходными модулями, а и газовые коллекторы с соплами и газопроводы с регулирующей и запорной арматурой, систему автоматики, газовые коллекторы снабжены дополнительной пластиной с отверстиями, площадь которых составляет 0,55-0,65 от площади сопел, установленной с возможностью перекрытия сопел при неизменном шаге.
Система автоматики воздухонагревателя оснащена щитом управления, обеспечивающим дешифрацию первопричины остановки и плавное регулирование тепловой мощности в зависимости от температуры, в качестве клапана на основную горелку применен сдвоенный клапан, а в качестве крана с исполнительным механизмом установлена моторная задвижка.
Система автоматики воздухонагревателя оснащена щитом управления, обеспечивающим дешифрацию первопричины остановки и плавное регулирование тепловой мощности в зависимости от температуры, в качестве клапана на основную горелку применен сдвоенный клапан, а в качестве крана с исполнительным механизмом установлена моторная задвижка.

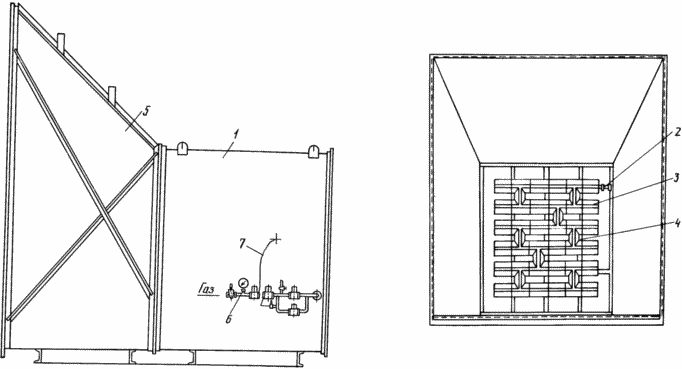

На чертеже изображена схема воздухонагревателя.
Воздухонагреватель содержит металлический кожух 1, размещенную внутри него горелку 2 с линейными 3 и переходными 4 модулями. Каждый линейный модуль снабжен газовым коллектором 5 с равномерно распределенными по длине газовыпускными соплами 6 и стабилизатором 7, выполненным в виде перфорированных пластин. Один из торцевых модулей снабжен запальной горелкой 8 и датчиком контроля факела 9.
Снаружи воздухонагреватель снабжен диффузором 10 для подключения к системе вентиляции или сушильным агрегатам, газопроводами 11 с регулирующей и запорной арматурой. Система автоматики 12 содержит щит управления 13, обеспечивающий дешифрацию первопричины остановки и плавное регулирование тепловой мощности в зависимости от температуры, горелка снабжена сдвоенным клапаном 14, а в качестве крана с исполнительным механизмом используется моторная задвижка 15.
Устройство работает следующим образом. Воздух (сушильный агент) посредством вентилятора подается в кожух 1 на горение и нагрев за счет непосредственного смешения с продуктами сгорания горелки 2 (блока горелок) и далее через диффузор 5 поступает к потребителю. Гигиенические характеристики нагретого воздуха обусловлены оптимальными конструктивными и аэродинамическими характеристиками узла горения.
Воздухонагреватель может работать как на природном, так и на сжиженном газе. Для возможности работы на сжиженном газе газовые коллекторы снабжены дополнительными пластинами с отверстиями, площадь которых составляет 0,55-0,65 от площади сопел газового коллектора. Причем пластины установлены с возможностью перекрытия сопел газового коллектора при неизменном шаге.
Полученное соотношение обеспечивает переход на сжиженный газ без изменения условий сжигания. Диапазон определен в зависимости от диапазона калорийности применяемых топлив.
Проходное сечение воздухонагревателя должно обеспечивать оптимальные аэродинамические условия и в то же время равномерность распределения и нагрева воздушного потока. Это достигается при симметричной установке в кожухе горелочного блока из линейных и переходных модулей, количество которых соответственно (10-13) Qном.и (28-32) Qном., где Qном. - номинальная мощность воздухонагревателя. Данное соотношение подтверждено конструктивными разработками ряда смесительных воздухонагревателей мощностью до 6,3 МВт.
При установке двух или нескольких воздухонагревателей управление их работой может осуществляться с диспетчерского пульта. Устройство отличается простотой управления и удобством монтажа. Воздухонагреватель предназначен для использования в системах приточной вентиляции, автономного воздушного отопления, тепловых завес и низкотемпературных сушильных установках, география его применения довольно широка, включая и северные регионы.
ИСТОЧНИКИ ИНФОРМАЦИИ
1. Патент № 2128809, F 24 H 3/02 (прототип).
2. А.с. № 1194110, F 23 D 14/02, приоритет 28.05.82.
ФОРМУЛА ИЗОБРЕТЕНИЯ
1. Воздухонагреватель, содержащий кожух с диффузором для соединения с системой вентиляции, размещенный внутри кожуха блок горелок с линейными и переходными модулями, а и газовые коллекторы с соплами и газопроводы с регулирующей и запорной арматурой, систему автоматики, отличающийся тем, что газовые коллекторы снабжены дополнительной пластиной с отверстиями, площадь которых составляет 0,55-0,65 площади сопел, установленной с возможностью перекрытия сопел при неизменном шаге.
2. Воздухонагреватель по п.1, отличающийся тем, что система автоматики оснащена щитом управления, обеспечивающим дешифрацию первопричины остановки и плавное регулирование тепловой мощности в зависимости от температуры, в качестве клапана на основную горелку применен сдвоенный клапан, а в качестве крана с исполнительным механизмом установлена моторная задвижка.
