ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2040739

КОМБИНИРОВАННЫЙ ВОДО- И ВОЗДУХОНАГРЕВАТЕЛЬ

Имя изобретателя: Радченко С.А.; Никитин Ю.В.; Торин С.А.; Мешкова И.К.; Гущин И.В.
Имя патентообладателя: Радченко Сергей Анатольевич
Адрес для переписки:
Дата начала действия патента: 1993.02.08

Использование: в энергетике, в частности в санитарной технике и в отопительно вентиляционных системах. Сущность изобретения: комбинированный водо-и воздухонагреватель содержит бак, кожух, теплоизоляцию 21, средства нагрева среды, системы подвода холодной и отвода горячей воды, системы подвода и отвода воздуха и элементы дополнительного нагрева среды. Бак выполнен составным из трех емкостей: наружной 1, внутренней 2 и промежуточной 3, последняя из которых имеет форму усеченного конуса, на меньшем основании которого закреплена внутренняя емкость 2, причем это основание выполнено съемным. Дополнительные средства нагрева выполнены в виде плоского элемента, закрепленного в месте соединения промежуточной 3 и внутренней 2 емкостей, и оребрения 14 на наружных поверхностях наружной 1 и внутренней емкостей. При работе на газообразном, жидком и твердом топливе средства нагрева среды размещены под баком комбинированного водо-и воздухонагревателя. Большее основание промежуточной емкости 3 закрыто крышкой 29, снабженной патрубками для отвода и подвода среды, а между баком и кожухом установлены для отвода воздуха в виде вентилятора 26 с воздуховодом.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к энергетике, санитарной технике и отопительно-вентиляционным системам и может быть использовано в различных водогрейных, отопительных и вентиляционных устройствах и в устройствах для увлажнения, осушки и охлаждения воздуха.

Известен аккумуляционный нагревательный прибор для нагревания воды, оборудованный внутренней емкостью для предотвращения распространения тепла, передаваемого нагревательным элементом, по всему баку в начале процесса нагревания. Он содержит нагревательный элемент, окруженный оболочкой, образующей емкость с объемом, меньшим объема прибора, причем на наружной поверхности этой оболочки имеется слой теплоизоляции; данная емкость соединена отверстиями с верхней и нижней частями прибора, при этом весь комплекс расположен таким образом, что вода из этой нижней части поступает в емкость, где нагревается, а затем выводится в верхнюю часть прибора, отличающегося тем, что управление нагреванием ставится в переменную зависимость от термостата, фиксирующего температуру воды, находящейся внизу прибора и прекращающего нагревание, когда весь объем воды в приборе достигнет некоторой температуры, либо от термостата, фиксирующего температуру воды, находящейся рябом с верхней частью прибора, и прекращающего нагрев в случае достижения заданной температуры [1]

Данный нагревательный прибор может работать только при наличии водопровода и отборе нагретой воды в верхней части корпуса и имеет значительные габариты и вес.

Известен способ нагрева воды для технического потребления и для подпитки теплообменников, в соответствии с которым накапливается жидкость, нагреваемая электроэнергией по низким тарифам для создания запаса горячей воды технического потребления, отличающийся тем, что обеспечивается передача накопленного в запаснике тепла в емкость, заполненную средой, предназначенной для подпитки теплообменников, и использование остатков теплоты в указанном запаснике после частичного использования содержащейся в нем горячей воды для поддержания температуры среды для подпитывания теплообменников на достаточном уровне и в дополнительном случае необходимости нагреве среды. Установка для реализации способа состоит из бака большого объема для распределения технической воды, в котором находятся электрические нагревательные элементы и емкость небольшого объема, внутри которой и находится нагревательный элемент [2]

Недостатками данного устройства являются большие габариты и вес, а и запаздывание нагрева воды во внутренней емкости небольшого объма по сравнению с нагревом основной части воды в корпусе большого объема в результате передачи основного количества тепла через разделяющую их металлическую стенку.

Известны устройства для нагрева воздуха (калориферы), применяемые в приточных системах вентиляции, системах кондиционирования воздуха, воздушного отопления, а и в сушильных установках, которые подразделяются на гладкотрубные и ребристые [3]

Недостатки гладкотрубных калориферов это нагрев небольшого количества воздуха и малая степень его нагрева, а недостаток ребристых калориферов трудность очистки от загрязнения теплообменых поверхностей. В настоящее время наибольшее рапространение имеет калориферы, в которых теплоносителем являются пар или горячая вода, поэтому такие калориферы могут применяться только в местах, куда подведены соответствующие трубопроводы тепловых сетей. Поэтому калориферы редко используются для обеспечения заданного микроклимата в жилых зданиях, а в ряде случаев, когда они по технико-экономичесим показателям уступают другим устройствам для нагрева воздуха, их не применяют и в административных, промышленных и других зданиях.

Известны устройства для местного увлажния (доувлажнения) воздуха, обеспечивающие непосредственное введение влаги в воздух помещения путем испарения или тонкого распыления воды, например, автоматическая пневматическая установка "Туман" с электрическими исполнительными механизмами [4]

Недостатками автоматической пневматической установки "Туман" являются сложность конструкции, необходимость подвода водопроводной воды под давлением и сжатого воздуха, а и возможность конденсации влаги на водяных трубах и капели с них и осаждения взвешенной влаги из факела на стенах, колоннах и оборудования, что ухудшает санитарно-гигиенические условия в помещениях. Поэтому приходится выполнять целый ряд дополнительных мероприятий, еще более усложняющих эксплуатацию установки и увеличивающих ее габаритные размеры, стоимость и эксплуатационные затраты.

Поэтому в жилых, административных и других зданиях приходится применять разнообразные устройства для увлажнения воздуха, имеющие более простую конструкцию и обеспечивающие испарение влаги в воздух помещения при его контакте с увлажненным материалом или поверхностью воды, причем движение воздуха в этих устройствах происходит за счет перепада давлений, возникающего в результате разности плотностей сухого и увлажненного воздуха или создаваемого в результате использования вентиляторов. Однако известные устройства для увлажнения воздуха, принцип действия которых основан на испарении влаги непосредственно внутри устройства, имеют малую производительность, особенно в случае, если через устройство происходит только естественная циркуляция воздуха, и не обеспечивают необходимого увлажнения воздуха в большинстве помещений, где они применяются.

Таким образом, проблема надежного обеспечения заданной влажности и оптимального микроклимата в помещениях жилых, производственных и административных зданий в настоящее время не решена. Еще более острой является проблема обеспечения эффективной эксплуатации различных систем кондиционирования микроклимата, в том числе устройств для тепловлажностной обработки воздуха, и экономии и рационального использования топливноэнергетических ресурсов при их использовании.

Известен электроводонагреватель, содержащий теплоизолированный корпус со съемной крышкой, подводящим и отводящим патрубками и размещенными в его полости один над другим соответственно съемным стаканом и нагревательным элементом, причем стакан снабжен вертикальными перегородками, а его днище выполнено перфорированным [5]

Недостатком известного устройства является необходимость дополнительного расхода металла для изготовления съемного стакана с вертикальными перегородками, предназначенного для увеличения величины активной поверхности и обеспечения отложения на нем значительного количества накипи и снижения в результате этого толщины отложений на стенке корпуса, нагревательном элементе и т.д. а и необходимость установки средств для его крепления внутри корпуса и недостаточная компактность устройства.

Наиболее близким по технической сущности к заявляемому устройству является насосный тепловой водонагреватель, соединенный с холодильником, содержащий бак, окруженный теплоизоляционным слоем, в нижней части которого расположен нагревательный элемент теплового насоса, соединенный с холодилником, а и приспособление для передачи энергии воздуху, который может в случае необходимости пропускаться по каналу, расположенному между наружной поверхностью бака и внутренней поверхностью наружного кожуха водонагревателя. Бак водонагревателя сборный и состоит из двух частей, к каждой из которых присоединено по одной трубе для подвода или отвода заполняющей бак воды, а движение воздуха в расположенном внутри кожуха водонагревателя канале регулируется установленным в нем вентилятором, дроссельной заслонкой и крышкой, предназначенной для перекрытия отверстия канала в верхней части наружного кожуха [6]

Недостаткамми данного прототипа являются:

1) низкая эффективность нагрева воздуха при контакте с наружной поверхностью бака из-за малой площади контакта между ними и отсутствия оребрения;

2) возможность работы только в емкостном режиме при полном заполнении бака водой;

3) возможность быстрого образования накипи на поверхности нагревательного элемента;

4) значительные габариты и вес;

5) размещение разъемного соединения бака под слоем теплоизоляции, что затрудняет его разборку.

Указанные недостатки устраняются в предлагаемом комбинированном водо- и воздухонагревателе, содержащем бак, кожух, теплоизоляцию, средства нагрева среды, системы подвода холодной и отвода горячей воды, системы подвода и отвода воздуха и элементы дополнительного нагрева среды, где бак выполнен составным из трех емкостей: наружной, внутренней и промежуточной, последняя из которых имеет форму усеченного конуса, на меньшем основании которого закреплена внутренняя емкость. Это меньшее основание промежуточной емкости выполнено съемным.

Дополнительные средства нагрева выполнены в виде плоского элемента, закрепленного на месте соединения промежуточной и внутренней емкостей, и оребрения на наружных поверхностях наружной и внутренней емкостей.

При работе на газообразном, жидком или твердом топливе средства нагрева среды размещены под баком комбинированного водо- и воздухонагревателя.

Большее основание промежуточной емкости закрыто крышкой, снабженной патрубками для отвода и подвода среды, а между баком и кожухом установлены средства для отвода воздуха в виде вентилятора с воздуховодом.

Сущность изобретения поясняется чертежами, где представлены вертикальные разрезы комбинированного водо- и воздухонагревателя в различных режимах работы, где:

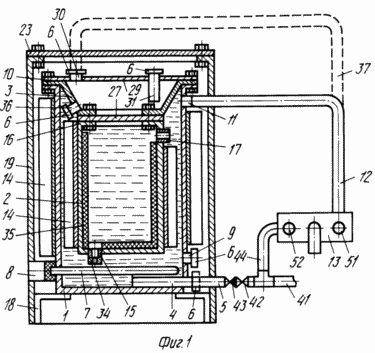

Фиг. 1 комбинированный водо- и воздухонагреватель при размещении внутренней и промежуточной емкостей внутри наружной емкости в режиме нагрева воды для системы горячего водоснабжения.

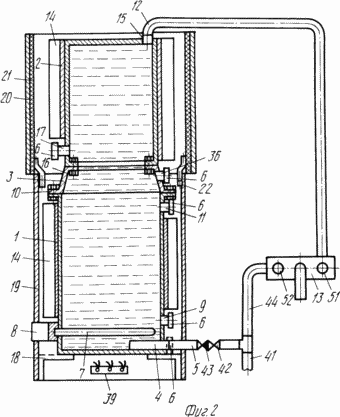

Фиг. 2 комбинированный водо- и воздухонагреватель при размещении внутренней и промежуточной емкостей над наружной емкостью в режиме нагрева воды для системы горячего водоснабжения.

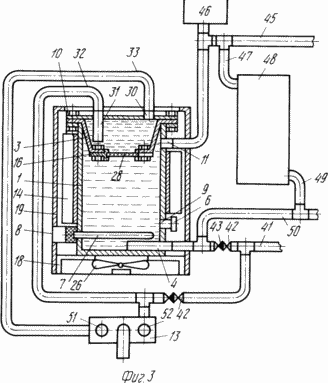

Фиг. 3 комбинированный водо- и воздухонагреватель при размещении внутренней и промежуточной емкости внутри наружной емкости в режиме нагрева воды для систем отопления и горячего водоснабжения.

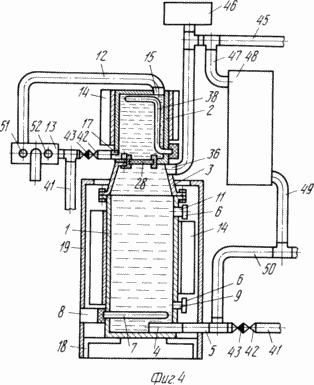

Фиг. 4 комбинированный водо- и воздухонагреватель при размещении внутренней и промежуточной емкостей над наружной емкостью в режиме нагрева воды для систем отопления и горячего водоснабжения.

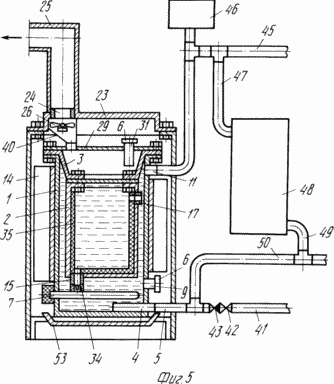

Фиг. 5 комбинированный водо- и воздухонагреватель при размещении внутренней и промежуточной емкостей внутри наружной емкости в режиме нагрева воды и воздуха для горячего водоснабжения, воздушного отопления, сушки или увлажнения воздуха. В предлагаемом комбинированном водо- и воздухонагревателе бак выполнен сборным и состоит из наружной емкости 1, внутренней емкости 2 и промежуточной емкости 3. Наружная емкость 1 имеет патрубок 4, служащий для заполнения бака, водой из водопровода или внешнего резервуара через трубопроовод 5, или для слива воды в случае необходимости. При отсутствии трубопровода 5 патрубок 4 заглушается пробкой 6 (показана на чертежах пунктиром). Выше патрубка 4 и уровня установленного в наружной емкости 1 нагревательного элемента 7, соединенного с блоком управления 8, на наружной емкости 1 расположен патрубок 9, закрытый пробкой 6. Под верхним разъемным соединением 10, например, в виде фланцевого соединения, соединяющим наружную емкость 1 с промежуточной емкостью 3, расположен патрубок 11, соединенный трубопроводом 12 со смесителем 13. На внешней поверхности наружной емкости 1 имеется оребрение 14.

Внутренняя емкость 2 имеет в нижней части патрубок 15, а под разъемным соединением 16, например, в виде фланцевого соединения, соединяющим внутреннюю емкость 2 с промежуточной емкостью 3, патрубок 17.

Промежуточная емкость 3 имеет в разрезе форму усеченного конуса, что позволяет присоединять ее вместе с внутренней емкостью 2, имеющей меньшее значение по сравнению с наружной емкостью 1, как внутри наружной емкости 1 (фиг.1), так и над наружной емкостью 1 (фиг.2), а и без внутренней емкости 2 (фиг.3) при помощи разъемного соединения 10.

Наружная емкость 1 закреплена на опорах 18 внутри телескопического разборного кожуха, который состоит из нижней части 19 и верхней части 20 и имеет теплоизоляцию 21. Телескопическое перемещение верхней части 20 кожуха относительно нижней части 19 или ее отделение обеспечиваются разъемными средствами крепления 22 (фиг.2). Сверху наружный кожух закрыт крышкой 23, снабженной патрубком 24 для присоединения воздухораспределительных устройств 25, например, в виде душирующего патрубка. Для усиления потока воздуха внутри кожуха устанавливают вентилятор 26 (фиг.3, 5).

К разъемному соединению 16 промежуточной емкости 3 комбинированного водо- и воздухонагревателя может герметично присоединяться дно 27 или плоский нагревательный элемент 28 (фиг.3, фиг.4), а к разъемному соединению 10 наружной емкости 1 крышка 29. Присоединение вместо дна 27 плоского нагревательного элемента 28 позволяет не только образовать внутри корпуса две не сообщающиеся между собой емкости, в которых могут находиться различные среды, но и дает одновременный эффективный подвод тепла к каждой из этих сред. На наружной поверхности крышки 29 имеются патрубки 30 и 31, закрываемые пробками 6. К патрубкам 30 и 31 могут присоединяться трубопроводы 32 и 33 (фиг. 3), для подачи в промежуточную емкость 3 холодной воды и отвода из нее нагретой воды.

В случае присоединения внутри наружной емкости 1 к меньшему основанию промежуточной емкости 3 одновременно дна 27 и внутренней емкости 2 в зависимости от режима работы комбинированного водо- и воздухонагревателя возможны три варианта использования внутренней емкости 2: 1) патрубки 15 и 17 открыты и вода циркулирует через них в результате возникновения разности плотностей, вызванной разницей температур в наружной емкости 1 и внутренней емкости 2, обеспечивая перемешивание воды с разной температурой в обеих емкостях (фиг.1); 2) один из патрубков 15 и 17 снабжен дросселирующим элементом 34, уменьшающим циркуляцию воды через внутреннюю емкость 2, а для уменьшения теплообмена с емкостью 1 она снабжена теплоизоляционным корпусом 35 (фиг.1, 5); 3) патрубки 15 и 17 герметично закрыты пробками 6, а теплоизоляционный корпус 35 во внутренней емкости 2 обеспечивает наиболее быстрый нагрев воды между внутренней поверхностью наружной емкости 1 и наружной поверхностью внутренней емкости 2, в результате чего быстрее начинается нагрев воздуха оребрением 14 и другими частями наружной емкости 1.

На боковой поверхности промежуточной емкости 3 имеется патрубок 36, закрытый пробкой 6, который может использоваться для слива воды из промежуточной емкости 3 или для перетекания воды из наружной емкости 1 в промежуточную емкость 3, в случае отвода нагретой воды к смесителю 13 через патрубок 30 и трубопровод 37 (фиг.1), или для отвода воды и воздуха из емкости, образующейся при соединении наружной емкости 1 и промежуточной емкости 3 (фиг.2, 4). Для дополнительного нагрева воды во внутренней емкости 2 может использоваться нагревательный элемент 38. Стенки внутренней емкости 2 выполнены с наружным оребрением 14 или могут быть выполнены гофрированными, что позволяет обеспечить более эффективную теплоотдачу в помещение при использовании комбинированного водо- и воздухонагревателя для отопления помещений или уменьшить накипеобразование на нагревательных элементах 7 в случае, когда внутренняя емкость 2 помещена внутрь наружной емкости 1. Для нагрева воды в баке может использоваться и любой внешний источник тепла, например, в виде горелки 39.

Вентилятор 26 может устанавливаться внутри воздуховода 40, соединенного с патрубками 24 и 30 для движения потока воздуха внутри промежуточной емкости 3 (фиг.5), для его дополнительного нагрева в ней, а в случае дополнительного увлажнения воздуха в промежуточную емкость 3 залита вода.

Подача холодной воды в бак комбинированного водо- и воздухонагревателя из водопровода 41, на котором установлена запорно-регулирующая арматура 42, например, вентиль, и обратный клапан 43, осуществляется через трубопровод 44.

Установка во фланцевое соединение 16 дна 27 или плоского нагревательного элемента 28 позволяет обеспечить одновременную подачу горячей воды в систему горячего водоснабжения и в систему отопления (фиг.4), в которой вода проходит по подающей магистрали 45, соединенной с расширительным баком 46, подающим стоякам 47, остывает в отопительных приборах 48, и по обратным стоякам 49 и обратной магистрали 50 возвращается в бак для повторного нагрева (фиг. 5).

Краны 51 и 52 смесителя 13 используются для регулирования температуры вытекающей горячей воды. В случае использования комбинированного водо- и воздухонагревателя для охлаждения и осушки воздуха в его нижней части и устанавливают сборник конденсата 53 (фиг.5).

Работа комбинированного водо- и воздухонагревателя происходит следующим образом.

1. Нагрев воды для горячего водоснабжения в емкостном режиме.

При подготовке комбинированного водо- и воздухонагревателя, показанного на фиг. 1, открывают вентиль 42 и кран 51 смесителя 13. Вода из водопровода 41 поступает через патрубок 5 в бак, заполняя его до начала вытекания воды через смеситель 13. Закрывают вентиль 42 и включают нагревательный элемент 7, задав блоком управления 8 необходимую температуру нагрева. После достижения заданной температуры открывают вентиль 42 и холодная вода поступает в бак, вытесняя из него горячую воду, которая через патрубок 11 и трубопровод 12 поступает к смесителю 13.

Установка внутри наружной емкости 1 дополнительных поверхностей в виде промежуточной емкости 3 и внутренней емкости 2 обеспечивает уменьшение накипеобразования на нагревательных элементах 7. Патрубки 15 и 17 при этом открыты, что обеспечивает циркуляцию и равномерный прогрев воды в баке, а патрубок 36 закрыт пробкой 6.

Накипеобразование на нагревательных элементах 7 еще меньше в случае, если на внутренней емкости 2, помещенной внутрь наружной емкости 1, имеется оребрение 14.

2. Нагрев воды для горячего водоснабжения в скоростном (проточном) режиме.

Комбинированный водо- и воздухонагреватель собран аналогично приведенному выше в пункте 1 описанию для фиг.1, однако внутрь внутренней емкости 2 вставлен дополнительно теплоизоляционный корпус 35, а патрубки 15 и 17 закрыты пробками 6. В этом случае количество воды, находящейся между внутренней поверхностью наружной емкости 1 и наружной поверхностью внутренней емкости 2, оказывается относительно небольшим, в результате чего становится возможным обеспечить ее нагрев в скоростном (проточном) режиме. Открывают вентиль 42 и кран 51 смесителя 13 и заполняют бак до начала вытекания воды из смесителя 13. Включают нагревательный элемент 7 и в течение любого периода времени пользуются вытекающей горячей водой.

3. Нагрев воды и воздуха в емкостном режиме при увеличенной емкости бака.

Комбинированный водо- и воздухонагреватель собран, как показано на фиг. 2. К патрубку 15 присоединен трубопровод 12, подводящий воду к смесителю 13. Патрубки 9, 11, 17 и 36 закрыты пробками 6.

Заполнение комбинированного водо- и воздухонагревателя водой и ее нагрев производят, как описано выше. После нагрева воды в баке начинается нагрев воздуха, циркулирующего между наружной поверхностью бака и нижней частью 19 наружного кожуха. Отопление помещения нагретым воздухом возможно и в случае, если с комбинированного водо- и воздухонагревателя снята верхняя часть 20 кожуха наружного кожуха.

4. Ускоренный нагрев воздуха при отсутствии водопровода и разбора горячей воды

Комбинированный водо- и воздухонагреватель собран, как показано на фиг. 1, однако внутрь внутренней емкости 2 вставлен теплоизоляционный корпус 35, а патрубки 4, 15, 17 и 36 закрыты пробками 6. Это обеспечивает наиболее быстрый нагрев воды в баке и начало нагрева циркулирующего в комбинированном водо- и воздухонагревателе воздуха.

Заполнение бака водой производят через патрубок 11, который оставляют открытым в течение всего периода нагрева воды в нем.

5. Работа в качестве генератора тепла системы отопления.

При данном режиме работы к комбинированному водо- и воздухонагревателю присоединена только система отопления, как показано на фиг.3. Патрубки 30 и 31 открыты или заглушены пробками 6.

После заполнения бака и системы отопления водой из холодного водопровода 41 через патрубок 4 включают нагревательный элемент 7. Нагретая вода начинает циркулировать в системе отопления, проходя по подающей магистрали 45, по подающим стояками 47, поступает в отопительные приборы 48 и по обратным стоякам 49 и обратной магистрали 50 системы отопления возвращается в бак для повторного нагрева.

6. Нагрев воздуха для сушки различных материалов.

Комбинированный водо- и воздухонагреватель собран, как показано на фиг. 5.

Данный режим осуществляется, если показанная на фиг.5 система отопления не присоединена к комбинированному водо- и воздухонагревателю и патрубок 9 закрыт пробкой 6, к патрубку 11 присоединена внешняя переливная труба, сообщающаяся с атмосферой (на чертежах не показана), а крышка 23 закрыта. Открывают вентиль 42 и заполняют бак водой из водопровода 41 через патрубок 4 до начала вытекания воды из переливной трубы. Вентиль 42 закрывают, включают нагревательный элемент 7 и после нагрева воды в баке включают вентилятор 26.

Воздух, поступающий внутрь нижней части 19 наружного кожуха, нагревается при проходе вдоль оребрения 14 наружной емкости 1 и других нагретых поверхностей. Нагретый воздух засасывается вентилятором 26 внутрь промежуточной емкости 3 через патрубок 31, где дополнительно нагревается и через патрубок 30, воздуховод 40 и патрубок 24 поступает к воздухораспределительному устройству 25. Поскольку при описанном режиме воды в промежуточной емкости 3 нет, то нагретый воздух имеет малую относительную влажность и может использоваться для сушки овощей, фруктов и других материалов, в качестве фена, для прогрева двигателей автомашин в зимних условиях и других целей.

7. Нагрев и увлажнение воздуха.

Комбинированный водо- и воздухонагреватель собран, как показано на фиг. 5. Подготовка его к работе и эксплуатация описаны выше в пункте 6, однако для увлажнения воздуха в помещении в промежуточную емкость 3 должна быть залита вода.

8. Охлаждение и осушка воздуха

Комбинированный водо- и воздухонагреватель собран, как показано на фиг. 5, однако к патрубку 11 вместо системы отопления присоединен трубопровод, подающий воду к водоразборному крану (последний трубопровод и водоразборный кран на чертеже не показаны).

Для подачи холодной воды в бак из водопровода 41 открыают вентиль 42 и водоразборный кран. Вентилятор 26 обеспечивает движение охлаждаемого при контакте с холодной поверхностью бака воздуха внутри нижней части 19 наружного кожуха и промежуточной емкости 3 и удаляют его через патрубок 30, воздуховод 40, патрубок 24 и воздухораспределительное устройство 25 в помещение. Образующийся при охлаждении воздуха конденсат стекает в сборник конденсата 53. Нагревательный элемент 7 при данном режиме работы не используется.

Достоинствами предлагаемого комбинированного водо- и воздухонагревателя являются:

1) многофункциональность, позволяющая удовлетворять различные потребности потребителей с помощью одного и того же устройства;

2) возможность изменения емкости корпуса в зависимости от стоящих задач;

3) возможность образования внутри корпуса одной или нескольких не сообщающихся между собой емкостей;

4) значительное снижение инерционности при нагреве воды и воздуха для систем отопления, горячего водоснабжения, сушки, увлажнения и охлаждения воздуха и обеспечение на этой основе минимальной энергоемкости и максимальной эффективности;

5) снижение накипеобразования на нагревательных элементах;

6) портативность;

7) удобство транспортировки и эксплуатации;

8) простота конструкции, обеспечивающая технологичность при изготовлении и надежность в эксплуатации;

9) быстрота подготовки к работе и перевода в любой из необходимых режимов эксплуатации, а и в транспортное положение;

10) возможность одновременного использования нескольких теплоносителей;

11) максимальное использование при всех режимах эксплуатации естественного циркуляционного давления, что снижает необходимые затраты электроэнергии для обеспечения циркуляции теплоносителей.

Таким образом, конструкция комбинированного водо- и воздухонагревателя обеспечивает различные режимы работы при постоянном базовом модуле с минимальной переналадкой. Это позволяет успешно удовлетворять различные потребности потребителя и значительно снизить материальные и трудовые затраты для изготовления различных типов устройств однофункционального назначения, которые применялись до настоящего времени даже в случаях, когда возможно и целесообразно использование устройств, удовлетворяющих одновременно несколько потребностей потребителей.

Предлагаемый комбинированный водо- и воздухонагреватель может применяться в быту и на производстве и использовать любые источники тепла, включая вторичные энергетические ресуры. Его применение бедут способствовать уменьшению габаритов различных устройств и установок систем кондиционирования микроклимата, то есть более эффективному использованию производственной, административной и жилой площади и повышению надежности обеспечения заданного микроклимата в помещениях, особенно в жилых зданиях, где бытовые устройства для оптимизации санитарно-гигиенических параметров микроклимата зачастую не принимаются или работают неэффективно.

Простота конструкции комбинированного водо- и воздухонагревателя обеспечивает возможность его выпуска в портативном (переносном) исполнении, что позволит широко использовать его для горячего водоснабжения, отопления и вентиляции дачных домиков, гаражей, коттеджей и других объектов.

Дополнительные функции комбинированного водо- и воздухонагревателя, и в частности, возможность использования его для нагрева, осушки и охлаждения воздуха, позволяют использовать его для сушки овощей, фруктов и другого продовольствия, а уменьшение накипеобразования на нагревательных элементах улучшает его эксплуатационные характеристики и будут способствовать экономии топливно-энергетических ресурсов.

Испытания опытных образцов комбинированных водо- и воздухонагревателей, проведенные при участии специалистов Тульской промышленно-коммерческой ассоциации "АПЕКС", показали высокую эффективность их использования.

В настоящее время ведется работа по подготовке серийного выпуска предлагаемого комбинированного водо- и воздухонагревателя на заводе АДС в городе Узловой Тульской области и на заводе "Красный гидропресс" в городе Таганроге Ростовской области.

ФОРМУЛА ИЗОБРЕТЕНИЯ

1. КОМБИНИРОВАННЫЙ ВОДО- И ВОЗДУХОНАГРЕВАТЕЛЬ, содержащий бак, кожух, теплоизоляцию, средства нагрева среды, системы подвода холодной воды и отвода воздуха и средства дополнительного нагрева воды, отличающийся тем, что бак выполнен составным из трех емкостей: наружной, внутренней и промежуточной, причем последняя имеет форму усеченного конуса со съемным меньшим основанием, на котором закреплена внутренняя емкость.

2. Водо- и воздухонагреватель по п.1, отличающийся тем, что средства дополнительного нагрева среды выполнены в виде плоского элемента, закрепленного в месте соединения промежуточной и внутренней емкостей, и оребрения на наружных поверхностях последних.

3. Водо- и воздухонагреватель по пп. 1 и 2, отличающийся тем, что при работе на газообразном, жидком или твердом топливе средства нагрева среды размещены под баком.

4. Водо- и воздухонагреватель по пп. 1 3, отличающийся тем, что большее основание промежуточной емкости закрыто крышкой, снабженной патрубками для подвода и отвода среды.

5. Водо- и воздухонагреватель по пп. 1 4, отличающийся тем, что система отвода воздуха выполнена в виде вентилятора с воздуховодом и установлена между баком и кожухом.
