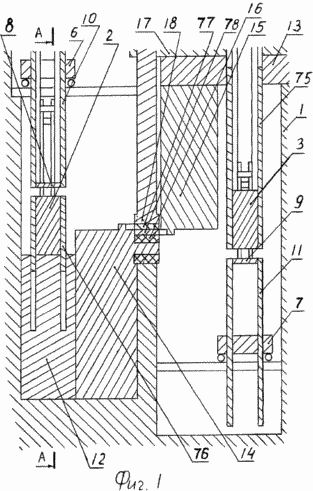

На фиг.1 изображена принципиальная схема сборочного цеха по сборке малой секции магнитной катушки из двух разбираемых систем составных частей малых секций магнитной катушки устройства для реализации способа изменения количества энергии в магнитной системе.

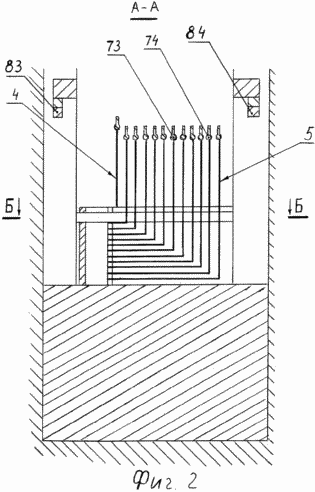

На фиг.2 изображен разрез А-А.

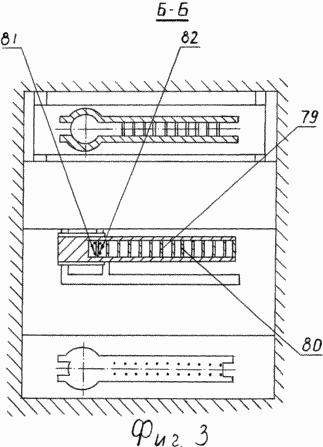

На фиг.3 изображен разрез Б-Б.

На фиг.4 изображена принципиальная схема соединения двух заводов и мощной электростанции в устройство для реализации способа изменения количества энергии в магнитной системе.

На фиг.5 изображена принципиальная схема завода по сборке и запитке энергией магнитной системы, выполненной в виде много магнитов с обмоткой магнитной катушки Богданова.

На фиг.6 изображен разрез В-В.

На фиг.7 изображен изображена принципиальная схема, показывающая, как происходит соединение поршнем двух малых секций магнитной катушки в большую секцию магнитной катушки.

На фиг.8 изображена принципиальная схема сборочного цеха по сборке больших секций, системы больших секций и криостатов системы больших секций устройства для реализации способа изменения количества энергии в магнитной системе.

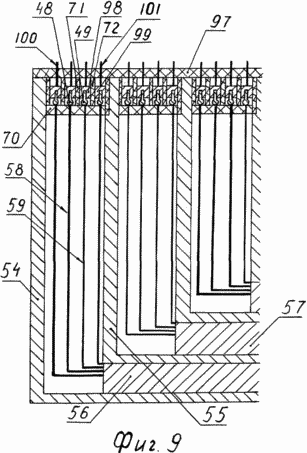

На фиг.9 изображена принципиальная схема размещения систем больших секций и криостатов системы больших секций, когда криостаты установлены один внутри другого вместе с системами больших секций, образующих запитанную энергией магнитную систему, выполненную в виде большой много магнитов с обмоткой магнитной катушки Богданова.

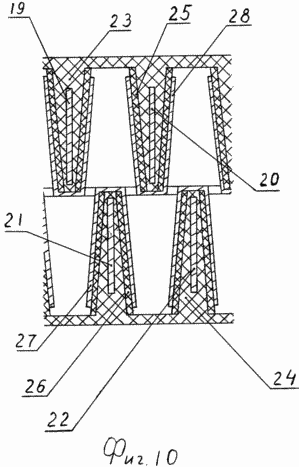

На фиг.10 изображена принципиальная схема участков двух составных частей малой секции магнитной катушки в момент их сближения, показывающая, как одна составная часть малой секции магнитной катушки находится по отношению к другой составной части малой секции непосредственно перед соединением двух составных частей малой секции в малую секцию.

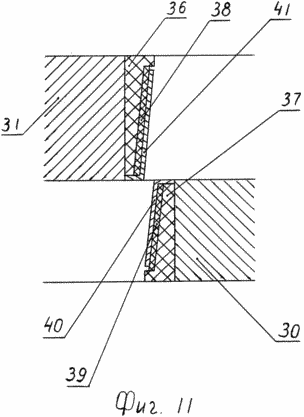

На фиг.11 изображена принципиальная схема участков двух малых секций магнитной катушки в момент их сближения, показывающая, как одна малая секция магнитной катушки находится по отношению к другой малой секции непосредственно перед соединением двух малых секций в большую секцию магнитной катушки.

На фиг.12 изображена принципиальная схема сверхпроводящего магнитного ключа с нагревателем и с токовводами.

На фиг.13 изображен разрез Г-Г.

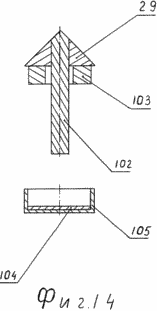

На фиг.14 изображена принципиальная схема размещения магнитной системы, выполненной в виде большой много магнитов с обмоткой магнитной катушки Богданова вокруг ракеты с химическим ракетным топливом для создания дополнительной ракетной тяги взрывами отделяемых малых секций магнитной катушки в пламени ракеты.
