ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2167334

ГИДРОПНЕВМАТИЧЕСКАЯ ЭЛЕКТРОСТАНЦИЯ

Имя изобретателя: Чердаков П.А.; Чердакова О.А.
Имя патентообладателя: Иркутский энергетический колледж
Адрес для переписки:
Дата начала действия патента: 2000.01.27

Электростанция предназначена для выработки электрической энергии путем преобразования потенциальной энергии воды. Преобразователь энергии воды в энергию воздушного потока состоит из нескольких сифонных трубопроводов, по которым вода перетекает из верхнего бьефа в нижний бьеф. Верхняя часть каждого из сифонов, т.е. область с наибольшим значением вакуума, соединена отдельным воздуховодом с коллектором, где размещается воздушная турбина, соединенная с электрогенератором. Конструкция электростанции позволяет расширить область применения плотинных гидроэлектростанций.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к технике выработки электрической энергии, в частности к нетрадиционным источникам энергии.

Известно устройство, преобразующее энергию морских волн в электрическую энергию (см. Кириллин В.А. Энергетика. Главные проблемы. - М.: Знание, 1990, с. 72-73), которое представляет собой плавающую на воде платформу, разделенную на открытые снизу секции, заполненные воздухом. Волны, проходя под платформой, сжимают поочередно находящийся в секциях воздух. Установленная на пути потока воздуха, перетекающего из секции с большим давлением в секцию с меньшим давлением, воздушная турбинка, соединенная с электрическим генератором, будет преобразовывать энергию волн в электрическую энергию.

Недостатками данного устройства являются небольшая мощность, выход из работы во время штиля? а и громоздкость, т.к. данное устройство должно иметь большие линейные размеры, с тем чтобы колебания платформы под действием волн были небольшими. Кроме этого, направление протекания воздуха из одной секции в другую будет периодически меняться, а это приводит к периодической остановке воздушной турбинки и генератора, что еще более снижает мощность электростанции и требует использования специального обратимого генератора.

Известна и гидропневматическая электростанция (A.M. Gorlov. A New Opportunity for Hydro: Using Air Turbines for Generating Electricity. Hydro Review, September 1992, Volume 11, Number 5), состоящая из герметичного гидровоздушного конвертора, преобразующего энергию воды в энергию воздушного потока, плотины, создающей перепад воды относительно нижнего бьефа и энергоблока, в котором размещены воздушные турбогенераторы. Основным элементом этой электростанции является водо- и воздухонепроницаемый конвертор, сооружаемый из бетона и размещаемый в русле реки. Он может выполняться одно- и двухкамерным. По мнению автора разработки более эффективным является двухкамерный конвертор, состоящий из двух идентичных камер, связанных между собой воздуховодом, в котором размещена воздушная турбина.

Обе камеры оборудованы системой впускных и выпускных затворов, которые обеспечивают опорожнение одной камеры при заполнении другой и наоборот. Когда одна камера заполняется, воздух из нее через воздухопровод выходит в камеру, которая опорожняется, вращая при этом воздушную турбину.

В данном устройстве направление движения воздушного потока в воздухопроводе и будет периодически изменяться, что приведет к следующему циклу работы турбины и генератора: разгон - достижение максимальной скорости вращения - замедление вращения - остановка и т.д. по тому же циклу, что ведет к снижению мощности электростанции и и требует использования обратимого генератора. По данным автора прототипа при перепаде уровней верхнего и нижнего бьефов 6,5 футов (1,98 м) давление (напор), под действием которого движется по воздуховоду воздушный поток, составляет 13 футов водного столба (3,96 м вод.ст. = 38,86 кПа) для более совершенного двухкамерного конвертора (см. там же).

Конвертор данной электростанции, особенно двухкамерный, представляет из себя довольно сложную, громоздкую конструкцию, включающую в себя четыре попеременно открывающихся и закрывающихся затвора, оси и шарниры которых постоянно находятся в воде, что снижает надежность данного устройства и суживает область его применения (из-за невозможности применения электростанции такого типа на ручьях и малых реках).

Задачей настоящего изобретения является увеличение мощности электростанции и расширение области ее применения.

Указанный технический результат достигается тем, что преобразователь энергии воды в энергию воздушного потока выполнен в виде батареи сифонных трубопроводов, верхняя часть каждого из которых соединяется воздухопроводом с общим коллектором, в котором располагается воздушная турбинка.

Выполнение преобразователя в виде сифонов позволяет резко увеличить мощность электростанции, т.к. вакуум в верхней части сифона достигает 7 метров водного столба (68,65 кПа) (см. Чугаев P.P. Гидравлика. - Л.: Энергоиздат, 1982, с. 222), причем достичь такого значения вакуума можно при небольшом перепаде уровней в верхнем и нижнем бьефах, т.к. величина вакуума в сифоне в основном зависит от высоты поднятия верхней части сифона над уровнем воды в верхнем бьефе и определяется по следующей зависимости (см. там же, с. 221):



где h' - высота поднятия верхней части сифона над уровнем воды в верхнем бьефе;

- полный коэффициент сопротивления, учитывающий потерю напора от входа в сифон до его верхней части;

v - скорость течения воды в сифоне;

g - ускорение свободного падения.

Развиваемая турбиной мощность в общем случае вычисляется по формуле (см. Гидроэлектрические станции. / Под ред. Карелина В.Я., Кривченко Г.Я. - М., 1987, с. 21):

N = ·g·Q·H·_эн.об.,

где - плотность воздуха;

g - ускорение свободного падения;

Q - расход воздушного потока;

H - действующий напор (перепад давлений);

_эн.об. - КПД энергетического оборудования.

Гидропневматическая концепция производства электроэнергии по данным исследований (см. A.M. Goriov. A New Opportunity for Hydro: Using Air Turbines for Generating Electricity. Hydro Review, September 1992, Volume 11, Number 5) эффективна при напорах на плотине до 13 футов (3,96 м), а при больших напорах предпочтительнее гидравлические турбины. Как видно из вышесказанного, при таких условиях перепад давлений, под действием которого движется воздушный поток, а следовательно, и расход воздушного потока, выше у сифона (при одинаковом диаметре воздуховода). При этом расход воздуха, а значит и мощность станции могут быть многократно увеличены при увеличении числа сифонов в батарее. Последнее ограничивается только расходом реки.

К тому же изготовлены сифоны могут быть довольно просто из обычных стальных или пластмассовых труб. При этом не требуется, как в случае строительства прототипа, отвода реки в другое русло.

Установить предлагаемую электростанцию можно на небольших водотоках, причем в некоторых случаях даже без плотины - на реках, имеющих естественные перепады (пороги), что расширяет область ее применения.

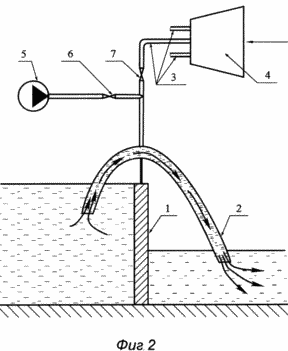

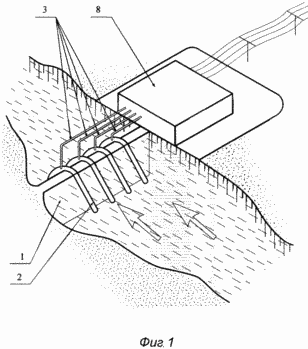

На фиг. 1 изображен общий вид гидропневматической электростанции, а на фиг. 2 - схема, поясняющая принцип ее работы.

Конструкция состоит из плотины 1, на которой закреплена батарея сифонных трубопроводов 2, каждый из которых посредством воздуховодов 3 сообщается с коллектором, где располагается воздушная турбина 4, и далее с атмосферой. Вакуум-насос 5 подключен к устью воздуховода и соединяется с последним при помощи вентилей 6 и 7. Все перечисленные составляющие электростанции за исключением сифонов и большей части воздуховодов располагаются в энергоблоке 8.

Гидропневматическая электростанция работает следующим образом. Перед пуском электростанции закрывается вентиль 7, а вентиль 6 открывается и включается вакуум-насос 5, создавая в сифонах давление меньше атмосферного. В результате через сифонные трубопроводы 2 начинается движение воды из верхнего бьефа в нижний. После этого вентиль 6 закрывается, а вентиль 7 открывается и за счет разности давлений, возникающей из-за наличия вакуума в сифоне, начинается движение воздушного потока из атмосферы через воздушную турбину 4 и воздуховоды 3 в сифонные трубопроводы 2. Под воздействием воздушного потока турбина вращается и соединенный с ней генератор вырабатывает электрическую энергию. Во избежание прекращения течения воды в трубопроводах 2 подвод воздуха по воздуховодам 3 регулируется вентилем 7 и не должен уменьшать расход воды на более чем 0,2 максимального, когда каждый трубопровод 2 работает полным сечением (без подвода воздуха).

ФОРМУЛА ИЗОБРЕТЕНИЯ

Гидропневматическая электростанция, включающая низконапорную плотину, преобразователь энергии воды в энергию воздушного потока, воздушный турбогенератор, отличающаяся тем, что преобразователь энергии выполнен в виде батареи сифонных трубопроводов, верхняя часть каждого из которых соединена воздуховодами с коллектором, в котором расположена воздушная турбина.
