ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2286430
ПРОФИЛИРОВАННАЯ СИСТЕМА ВЕНТИЛЯЦИИ ДЛЯ ЧЕРЕПИЧНЫХ КРЫШ
Имя изобретателя: РОТТЕР Мартин Дж. (US)
Имя патентообладателя: РОТТЕР Мартин Дж. (US)
Адрес для переписки: 129010, Москва, ул. Б.Спасская, 25, стр.3, ООО "Юридическая фирма Городисский и Партнеры", пат.пов. Г.Б. Егоровой, рег.№ 513
Дата начала действия патента: 2003.10.02
Изобретение относится к области строительства, а именно к профилированному коньковому вентиляционному каналу для черепичных крыш, имеющему вентиляционную полосу, размещенную на каждой стороне конька крыши. Технический результат заключается в создании системы вентиляции крыши. Каждая вентиляционная полоса включает вентиляционный материал, образованный из нетканого мата. Верхний барьер от воды прикреплен ко второй поверхности по меньшей мере одной из вентиляционных полос и простирается поверх конька крыши. Ограждающий от воды элемент прикреплен к первой поверхности и простирается по направлению наклона вверх к коньку крыши. При использовании первая вентиляционная полоса размещена на первой стороне конькового прогона крыши, и вторая вентиляционная полоса размещена на второй стороне конькового прогона крыши. Верхние барьеры от воды первой и второй вентиляционных полос перекрывают друг друга у конькового прогона. Предпочтительно, адгезив размещен по меньшей мере на одном из верхних барьеров от воды так, чтобы два барьера от воды соединялись друг с другом. Облицовочные кровельные плитки, которые скрывают барьеры от воды, соединены с коньковым прогоном. Концы облицовочных кровельных плиток опираются на части первой и второй вентиляционных полос.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Настоящее изобретение относится в основном к области систем вентиляции чердаков и крыш. В частности, оно относится к системе вентиляции конька крыши для черепичных крыш.
Известен способ вентилирования чердаков под двускатными крышами путем прокладки вентиляционного канала вдоль конька крыши. и вентиляционные каналы создается посредством открытой щели, проложенной вдоль конька крыши, по существу вдоль длины крыши, которая создает вентиляцию чердака посредством конвективного воздушного потока и посредством присоса из ветра, дующего поперек крыши.
Различия между разными типами коньковых вентиляционных каналов часто заключаются в облицовочных конструкциях, используемых поверх вентиляционной щели для предотвращения протекания воды и проникания вредителей. Характерные типы коньковых вентиляционных каналов и облицовочных конструкций и признаков или проблем, связанных с различными типами, описаны в патенте США 5167579. В этом патенте описана как решение многих проблем, связанных с предшествующими коньковыми вентиляционными каналами, усовершенствованная система вентиляции конька крыши, использующая одинарный мат, созданный из беспорядочно ориентированных синтетических волокон, которые соединены посредством фенольных или латексных связующих веществ, и отверждаются при нагреве для создания воздухопроницаемого мата с различными ячейками. Облицовочные кровельные плитки опираются на мат и прибиваются непосредственно к крыше через мат. В отличие от других вентиляционных материалов, отличительные особенности мата, описанные в этом патенте, дают в результате многие требуемые физические свойства, такие как высокая прочность на растяжение, высокая упругая деформация, возможность транспортирования в рулонах и разрезания по длине, легкость соединения полос, долговечность в условиях местной окружающей среды и возможность функционирования в качестве барьера от воды и насекомых. Более того, он обеспечивает вышеупомянутые требуемые характеристики в тонком листе для того, чтобы позволить вентиляционной конструкции удерживать низкий профиль вдоль конька крыши.
Несмотря на то что вентиляционный канал, описанный в этом патенте, имеет желаемые применения во многих, в основном плоских, крышах, он не может быть использован вместе с профилированными крышами или с тяжелыми кровельными плитками черепицы. В настоящем описании под выражением "тяжелые кровельные плитки черепицы" подразумеваются плитки черепицы, изготовленные из материалов, которые включают шифер, терракоту, бетон и глину, но не ограничиваются ими. Эти плитки черепицы выделяется по их объему и весу, в противоположность более легким кровельным плиткам, изготовленным из битума, древесины, стекловолокна, полимеров и тому подобного.
Ранее известные вентиляционные конструкции, которые пригодны к употреблению с такими тяжелыми кровельными плитками черепицы, обычно включали конструкцию для опоры облицовочных элементов, которые часто представляют собой тяжелые коньковые облицовочные плитки черепицы такой же или подобной формы и конструкции, как кровельные плитки черепицы, например, как описано в патенте США 5326318. Однако конструкция смонтированной опоры из изогнутого листового металла и пористого вентиляционного материала требует отгрузки при фиксированных длинах. Стоимость изготовления и отгрузки этого типа вентиляции поэтому будет высокой. Кроме того, если кровельные плитки черепицы и облицовочные плитки черепицы были «загрязнены» при укладке цементом, чтобы закрыть зазоры между перекрывающимися облицовочными плитками черепицы, а и зазоры между дном облицовочных плиток черепицы и впадинами кровельных поверхностных плиток черепицы вдоль конька крыши, эти зазоры, которые должны были оставаться открытыми для вентиляции в таких ранее известных системах, будут, вероятно, заполнены цементом в соответствии с общепринятой кровельной практикой, для предотвращения утечек и, следовательно, блокирования любого воздушного потока, который должна была обеспечивать вентиляция.
Система вентиляции конька профилированной крыши для металлических крыш и была описана в патенте США 5561953. Эта система предназначена для использования с металлическими кровельными панелями, имеющими профилированную поверхность, и снабжена профилированной вентиляционной полосой, покрытой плоской облицовкой, которая прибита гвоздями к конструкции крыши. Это не относится к черепичным крышам, в которых не только поверхность крыши является профилированной, но и облицовка имеет цилиндрическую форму и является черепичной, так что днища облицовочных плиток черепицы не представляют собой ровной поверхности, и в которые дождь, идущий параллельно коньку крыши, может проникать между облицовочными плитками черепицы.
Задачей настоящего изобретения является создание новой системы вентиляции конька крыши, которая спроектирована для использования с тяжелыми коньковыми плитками черепицы, и способа вентиляции таких черепичных крыш посредством такой новой системы. В частности, она спроектирована для типичных черепичных крыш, в которых плитки черепицы имеют в основном профиль в виде полукруглой части и уложены в ряды поочередно, перевернутыми и перекрывающими предшествующий ряд для образования волнообразной последовательности гребней и желобов. Плитки черепицы такой же или подобной формы затем укладывают вдоль конька и прикрепляют к коньковому прогону так, чтобы перекрыть вентиляционную щель и придать коньку закругленный вид.
Настоящее изобретение предусматривает профилированный коньковый вентиляционный канал для черепичных крыш. Вентиляционный канал содержит вентиляционную полосу, размещенную на каждой стороне конька. Каждая вентиляционная полоса включает вентиляционный материал, предпочтительно образованный из нетканого мата, который включает первую поверхность с таким профилем, чтобы пригнать его к профилю черепичной крыши, и вторую поверхность. Верхний барьер от воды прикреплен ко второй поверхности и расположен поверх конька крыши. Преграда от воды предпочтительно прикреплена к первой поверхности и простирается в направлении уклона вверх. Преграда от воды включает изогнутую часть, которая простирается по направлению ко второй поверхности. Преграда от воды следует за профилем первой поверхности.
При использовании первая вентиляционная полоса размещена на первой стороне конькового прогона крыши, и вторая вентиляционная полоса размещена на второй стороне конькового прогона крыши. Поскольку вентиляционные полосы являются независимыми друг от друга, никакого специального расположения в одну линию кровельных плиток черепицы на любой стороне конька не требуется, и вентиляционные полосы могут быть отрегулированы для размещения облицовочных коньковых плиток черепицы любой ширины. Верхние барьеры от воды первой и второй вентиляционных полос перекрывают друг друга у конькового прогона. Предпочтительно, адгезив предусмотрен по меньшей мере на одном из верхних барьеров от воды, так что два барьера от воды соединены друг с другом. Альтернативно, предусмотрен единственный барьер от воды, который простирается от первой вентиляционной полосы и перекрывает коньковый прогон, и контактирует с верхом второй вентиляционной полосы. Верхние барьеры от воды направляют любую влагу, которая проходит через облицовочные плитки черепицы, от вентиляционных щелей через конструкцию крыши.
Нижний, ограждающий от воды элемент имеет предпочтительно J-образную форму и является гибким, так что эти отрезки вентиляционных полос черепичной крыши могут быть свернуты в рулон для отгрузки. Нижний, ограждающий от воды элемент предотвращает проникновение влаги через вентиляционные полосы и направляет любую влагу, которая может в конечном счете проникать через вентиляционный материал, обратно на крышу.
Настоящее изобретение будет описано более подробно со ссылками на чертежи, на которых показаны представленные предпочтительные конструктивные варианты выполнения изобретения.
На чертежах:
 |  |

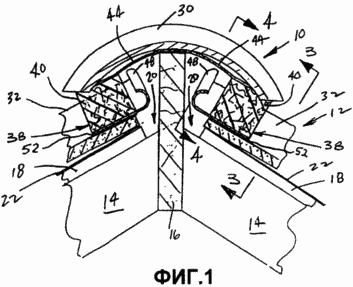

Фиг.1 представляет собой вид в поперечном сечении через конек крыши, показывающий профилированную систему вентиляции для черепичных крыш в соответствии с первым предпочтительным конструктивным выполнением настоящего изобретения.
Фиг.2 представляет собой вид в перспективе с частичным вырывом вентиляционной полосы, используемой в профилированной системе вентиляции для черепичных крыш, показанной на фиг.1.
 |  |
Фиг.3 представляет собой вид по линии 3-3 по фиг.1.
Фиг.4 представляет собой вид по линии 4-4 по фиг.1.
 |  |
Фиг.5 представляет собой вид в перспективе, показывающий профилированную вентиляционную полосу, собранную из профилированного вентиляционного материала, верхнего барьера от воды и преграды от воды.
Фиг.6 представляет собой вид в поперечном сечении через конек крыши, показывающий профилированную систему вентиляции для черепичных крыш в соответствии со вторым предпочтительным конструктивным выполнением настоящего изобретения.
В описании использована только для удобства определенная терминология, которая не считается ограничительной. Такие слова как «передний», «задний», «верхний» и «нижний» обозначают направления на чертежах, на которые делается ссылка. Терминология включает слова, специально отмеченные выше, производные от них и слова, вводимые подобным образом. Кроме того, термин «один» ("а" и "one") определен как включающий одну или более ссылочных позиций, если это специально не отмечено.
Предпочтительные конструктивные выполнения по настоящему изобретению будут описаны со ссылками на чертежи, где подобные номера всюду представляют подобные элементы.
На фиг.1 показана профилированная система 10 вентиляции для черепичной крыши 12. Черепичная крыша 12 включает конструкцию крыши, образованную из стропил 14 крыши, которые соединены с коньковым прогоном или балкой 16. Покрытие 18 может быть нанесено поверх стропил 14, как показано, и зазор или щель 20 остается на каждой стороне конькового прогона 16 для вентиляции конька. Альтернативно, могут быть использованы обрешетки или другие опорные конструкции. Коньковый прогон 16 проходит поверх покрытия 18 или наращивается до желаемой высоты, так чтобы облицовочные кровельные плитки 30 для черепичной крыши 12 могли быть прикреплены к нему. Кровельный картон или другой барьер 22 от воды наносится поверх покрытия 18. Кровельные плитки 32 черепицы затем помещаются в положение на крыше до тех пор, пока конечный, самый верхний ряд плиток 32 черепицы не закончится в точке под щелями 20.
Как показано на фиг.1 и 2, система 10 вентиляции содержит вентиляционные полосы 38, образованные из профилированной полосы вентиляционного материала 40. Вентиляционный материал 40 предпочтительно является нетканым синтетическим материалом, который имеет верхнюю сетчатую открытую свободную поверхность для прохождения через нее потока воздуха, в то же время действуя как фильтр для предотвращения проникновения насекомых и грязи. Материал и предотвращает проникновение влаги, такой как переносимый ветром дождь, в то же время все еще позволяя потоку воздуха проходить для вентиляции чердака. Предпочтительный материал описан в патенте США 5167579. Однако другие подходящие ячеистые материалы, являются ли они ткаными или неткаными, могут быть использованы. Вентиляционный материал 40 имеет первую поверхность 42, которая является профилированной, с профилем, дополняющим кровельные плитки 32 черепицы, и вторую поверхность, в основном противоположную первой поверхности, которая является в основном плоской. Вентиляционный материал 40 предпочтительно имеет толщину, которая больше, чем глубина впадин кровельных плиток 32 черепицы, так что он может быть профилированным и оставаться одним целым. Материал 40 может быть образован как одно целое или может быть изготовлен из множества кусочков материала, которые соединены друг с другом, например, при помощи адгезивов, сшивания, наковальни с нагревом, термической или фрикционной сварки, или плавления, или любого другого подходящего средства. Слои могут быть изготовлены из одинаковых или различных материалов, причем по меньшей мере один слой материала является воздухопроницаемым. Вентиляционный материал 40 предпочтительно приклеивается к кровельным плиткам 32 черепицы посредством адгезива 52, нанесенного по меньшей мере либо на вентиляционный материал 40, либо на кровельные плитки 32 черепицы.
Верхний барьер 44 от воды прикреплен ко второй поверхности вентиляционного материала 40. Верхний барьер 44 от воды достаточно широк, так что он простирается поверх конькового прогона 16 в установленном положении и по меньшей мере частично перекрывает вторую поверхность вентиляционного материала 40. Верхний барьер от воды предпочтительно изготовлен из материала пенопласта с закрытыми ячейками или поливинилхлорида или другого полимерного листового материала, но может быть изготовлен из любого подходящего водонепроницаемого материала, который может быть приклеен к вентиляционному материалу 40 или прикреплен к нему, например, при помощи адгезива, наковальни с нагревом, сшивания, сварки с растворителем или термической сварки, или при помощи любого другого походящего средства. Материал 46 адгезива может быть нанесен на одну или обе стороны свободных концов верхних барьеров 44 от воды, так что после установки верхние барьеры 44 от воды вентиляционных полос 38 перекрываются и могут быть приклеены друг к другу. Однако этого не требуется. Как показано на фиг.1, предпочтительно верхний барьер 44 от воды имеет некоторую жесткость и наклонен наружу по направлению к нижней стороне коньковых облицовочных плиток 30 черепицы.
Ограждающий от воды элемент 48 предпочтительно прикреплен к вентиляционной полосе 38. Ограждающий от воды элемент 48 предпочтительно имеет J-образную форму, но может и иметь в основном L-образную форму. Предпочтительно, одна стойка ограждающего от воды элемента прикреплена к первой профилированной поверхности 42 вентиляционного материала 40 при помощи адгезива, сшивания, наковальни с нагревом, термической сварки или сварки с растворителем, или при помощи любого другого подходящего средства для прикрепления. Ограждающий от воды элемент 48 предпочтительно образован из водонепроницаемого полимерного материала, который имеет достаточную жесткость, чтобы удерживать J-образную форму, в то же время и имеется возможность скатывать вентиляционную полосу 38 в рулон для отгрузки.
Предпочтительно, как показано на фиг.5, вентиляционная полоса 38 собирается в непрерывном процессе, причем верхний барьер 44 от воды приклеивается к верхней поверхности профилированного вентиляционного материала 40, а ограждающий от воды элемент 48 приклеивается в виде непрерывной полосы к профилированной нижней поверхности 42 вентиляционного материала 40.
Сошлемся на фиг.6, на которой показана система 110 вентиляции в соответствии со вторым предпочтительным конструктивным выполнением настоящего изобретения. В этом конструктивном выполнении единственный барьер 144 от воды прикреплен к первой вентиляционной полосе 138. Барьер 144 от воды может быть прикреплен к первой вентиляционной полосе 138 посредством описанных выше процессов со ссылкой на верхние барьеры 44 от воды первого предпочтительного конструктивного выполнения. Вторая вентиляционная полоса 168 выполнена без барьера от воды, который должен быть размещен примыкающим к первой вентиляционной полосе 138 на противоположной стороне от конькового прогона 116. Предусмотрен адгезив 152 для прикрепления вентиляционных полос 138, 168 к кровельным плиткам черепицы способом, подобным тому, который показан на фиг.1 со ссылкой на первое предпочтительное конструктивное выполнение. Кроме того, предусмотрен адгезив 170 для прикрепления свободного конца барьера 144 от воды ко второй вентиляционной полосе 168 в продолжение установки.
Обратимся к фиг.1, 3 и 4 для установки по первому предпочтительному конструктивному исполнению, где вентиляционные полосы 38 размещены на кровельных плитках 32 черепицы с каждой стороны конька крыши. Профилированная поверхность 42 каждой полосы 38 расположена на одной линии с дополнительными выступами и выемками кровельных плиток 32 черепицы, причем верхние барьеры 44 от воды перекрывают друг друга поверх конькового прогона 16. Адгезив 52 прикрепляет вентиляционные полосы 38 к кровельным плиткам 32 черепицы. Адгезив 52 может включать жидкое или полутвердое вещество, нанесенное по меньшей мере на одно из: вентиляционные полосы 38 и кровельные плитки 32 черепицы, в продолжение процесса установки. Альтернативно, адгезив 52 может включать полосы адгезива типа, известного в этой области техники, которые поставляются предварительно соединенными вдоль профилированной поверхности 42 каждой вентиляционной полосы 38. Эти полосы адгезива предпочтительно включают удаляемую полосу, которая, при удалении, оставляет адгезив, такой как акриловый или силиконовый.
Поскольку две вентиляционные полосы 38 не соединены друг с другом, никакого специального расположения в одну линию кровельных плиток 32 черепицы на каждой стороне конька не требуется. Кроме того, промежуток между вентиляционными полосами 38 и коньковым прогоном 16 может быть отрегулирован на любую ширину облицовочных плиток 30 черепицы, поскольку верхние барьеры 44 от воды могут перекрывать друг друга регулируемым образом. Если адгезив предусмотрен на одном или обоих свободных концах 46 верхних барьеров 44 от воды вентиляционных полос 38, верхние барьеры 44 от воды приклеиваются друг к другу. Затем устанавливаются облицовочные плитки 30 черепицы и предпочтительно соединяются с коньковым прогоном 16 крепежными деталями (не показаны).
На фиг.6 показано второе предпочтительное конструктивное выполнение, где первые и вторые вентиляционные полосы 138, 168 прикреплены к кровельным плиткам 32 черепицы с использованием адгезива 152, способом, идентичным тому, который описан выше со ссылкой на вентиляционные полосы 38 первого предпочтительного конструктивного выполнения. После того как вентиляционные полосы 138, 168 будут размещены надлежащим образом, барьер 144 от воды, предусмотренный на первой вентиляционной полосе 138, прикреплен ко второй вентиляционной полосе 168 посредством адгезива 170 при установке. Адгезив 170 может включать либо жидкий, либо полутвердый адгезив, либо, альтернативно, полосы адгезива типа описанных выше, нанесенные по меньшей мере на одно из: вторая вентиляционная полоса 168 и барьер 144 от воды. Полосы адгезива предпочтительно постоянно прикреплены к барьеру 144 от воды и включают съемную полосу, которая удаляется непосредственно перед прикреплением барьера 144 от воды ко второй вентиляционной полосе 168. Коньковые облицовочные плитки 130 черепицы помещаются поверх прикрепленного барьера от воды и опираются на вентиляционные полосы 138, 168. Коньковые облицовочные плитки 130 черепицы предпочтительно устанавливаются заподлицо с барьером 144 от воды, который предпочтительно опирается на коньковый прогон 116, как показано, но альтернативно два или более из: плитки 30 черепицы, барьер 144 от воды и коньковый прогон 116 - могут быть установлены разделенными промежутком друг от друга. Коньковые облицовочные плитки 130 черепицы и предпочтительно соединяются с коньковым прогоном 116 крепежными деталями (не показаны).
Как показано на фиг.1 и 3, по первому предпочтительному конструктивному выполнению, вентиляционный материал 40 частично сжимается облицовочными плитками 30 черепицы, так что зазоры (обозначенные как 50), создаваемые перекрывающимися облицовочными плитками 30 черепицы, заполняются. Кроме того, в предпочтительном конструктивном выполнении, в котором вентиляционный материал, по меньшей мере частично, образован из нетканого синтетического волокнистого мата, как описано, например, в патенте США 5167579, вентиляционный материал 40 предпочтительно нагревается, так что он «поднимается вверх» или расширяется, и затем каландрируется до определенной толщины перед тем, как будут вырезаны профили, чтобы пригнать их к профилям крыши. Поскольку материал 40 каландрируется, он может и несколько расширяться благодаря тому, что солнце нагревает крышу после установки для того, чтобы дополнительно заполнить зазоры 50 для предотвращения проникновения насекомых или грязи. Облицовочные плитки 131 черепицы по второму предпочтительному конструктивному выполнению, показанному на фиг.6, не сжимают вентиляционный материал 40. Однако альтернативно облицовочные плитки 131 черепицы могут иметь такую конфигурацию, чтобы опираться на вентиляционный материал и, по меньшей мере частично, сжимать его, как предусмотрено в первом предпочтительном конструктивном выполнении.
При использовании верхние барьеры 44, 144 от воды препятствуют проникновению любой влаги, которая может проходить через швы между перекрывающимися коньковыми облицовочными плитками 30, 130 черепицы в конструкцию крыши через щели 20. Любая влага, перемещаемая ветром, движение которой ускоряет уклон ската крыши, останавливается вентиляционным материалом 40, и если здесь имеет место любое возможное проникновение через вентиляционный материал 40, ограждающий от воды элемент 48 блокирует дальнейшее проникновение влаги и направляет влагу обратно на крышу. В зависимости от толщины (в направлении, параллельном поверхности крыши) и пористости вентиляционного материала 40, возможно, чтобы ограждающий от воды элемент 48 мог быть полностью исключен, как показано во втором предпочтительном конструктивном выполнении по фиг.6.
В одном предпочтительном конструктивном выполнении вентиляционный материал имеет максимальную высоту примерно 3 дюйма и минимальную высоту примерно 0,5 дюйма между первой и второй поверхностями. Верхний барьер 44 или 144 от воды простирается приблизительно на 6 дюймов от верхней кромки вентиляционного материала 40. Ограждающий от воды элемент 48 имеет высоту между 0,5 и 1,0 дюймами. Однако могут быть использованы различные размеры в зависимости от конкретного профиля черепичной крыши.
В то время как предпочтительные конструктивные выполнения изобретения были описаны подробно, изобретение не ограничено этими специфическими конструктивными выполнениями, описанными выше, но должно рассматриваться только как образец. Дополнительные модификации и расширения настоящего изобретения могут быть разработаны, и все подобные модификации считаются в пределах объема настоящего изобретения, как определено в прилагаемых пунктах формулы изобретения.
ФОРМУЛА ИЗОБРЕТЕНИЯ
1. Система вентиляции крыши для черепичной крыши, имеющей конек крыши, содержащая
первую вентиляционную полосу, содержащую первый вентиляционный материал и имеющую первую поверхность, дополняющую черепичную крышу, и вторую поверхность;
вторую вентиляционную полосу, размещенную в основном параллельно первой вентиляционной полосе на противоположной стороне конька крыши, содержащую второй вентиляционный материал и имеющую первую поверхность, дополняющую черепичную крышу, и вторую поверхность; и
по меньшей мере один верхний барьер от воды, соединенный по меньшей мере с одной из вторых поверхностей первой и второй вентиляционных полос и простирающийся оттуда по направлению к коньку крыши.
2. Система вентиляции крыши по п.1, в которой по меньшей мере один барьер от воды содержит первый и второй барьеры от воды, прикрепленные к первой и второй вентиляционным полосам соответственно, причем каждый из барьеров от воды простирается от соответствующей вентиляционной полосы по направлению к другому барьеру от воды.
3. Система вентиляции крыши по п.2, в которой свободный конец по меньшей мере одного из барьеров от воды опирается на коньковый прогон, образуя конек крыши, размещенный между первой и второй вентиляционными полосами.
4. Система вентиляции крыши по п.3, в которой первый и второй барьеры от воды включают каждый свободные концы, которые перекрывают друг друга.
5. Система вентиляции крыши по п.4, в которой свободные концы первого и второго барьеров от воды приклеены друг к другу.
6. Система вентиляции крыши по п.1, которая дополнительно содержит отверстия для воздушной вентиляции, размещенные на противоположных сторонах конькового прогона, образующего конек крыши, причем отверстия для воздушной вентиляции размещены между первой и второй вентиляционными полосами для перемещения воздуха от внутренней стороны крыши через отверстия для воздушной вентиляции и через первый и второй вентиляционные материалы на наружную сторону крыши.
7. Система вентиляции крыши по п.1, которая дополнительно содержит по меньшей мере одну коньковую облицовочную плитку черепицы, помещенную на конек крыши, посредством чего барьер от воды размещен между облицовочной плиткой черепицы и первым и вторым вентиляционными материалами.
8. Система вентиляции крыши по п.7, в которой первый и второй концы коньковой облицовочной плитки черепицы опираются на соответствующие части вторых поверхностей первого и второго вентиляционных материалов.
9. Система вентиляции крыши по п.8, в которой коньковая облицовочная плитка черепицы соединена с коньковым прогоном, образуя конек крыши.
10. Система вентиляции крыши по п.1, в которой по меньшей мере один барьер от воды содержит единственный барьер от воды, имеющий первый конец, прикрепленный к первой вентиляционной полосе, и второй конец, находящийся в контакте со второй вентиляционной полосой.
11. Система вентиляции крыши по п.1, в которой по меньшей мере один барьер от воды содержит единственный барьер от воды, причем первый конец единственного барьера от воды прикреплен к первому вентиляционному материалу и второй конец барьера от воды соединен посредством адгезива со вторым вентиляционным материалом.
12. Система вентиляции крыши по п.11, в которой барьер от воды связан полосой адгезива, имеющей удаляемую полосу, со вторым вентиляционным материалом.
13. Система вентиляции крыши по п.1, в которой вентиляционные материалы содержат нетканый ячеистый материал.
14. Система вентиляции крыши по п.13, в которой нетканый ячеистый материал представляет собой полотно из синтетических волокон, обработанное по меньшей мере одним связующим веществом.
15. Система вентиляции крыши по п.14, в которой первый и второй вентиляционные материалы подвергаются термической обработке для расширения и подвергаются каландрированию для расширения после установки вентиляционных материалов.
16. Система вентиляции крыши по п.1, в которой первый и второй вентиляционные материалы включают профилирование на соответствующих первых поверхностях для сопряжения с дополняющим профилированием черепичной крыши.
17. Система вентиляции крыши по п.1, в которой по меньшей мере первый и второй вентиляционные материалы либо кровельные плитки черепицы включают адгезив, нанесенный на них для прикрепления первой и второй вентиляционных полос к кровельным плиткам черепицы.
18. Система вентиляции крыши по п.17, в которой адгезив представляет собой самоклеящуюся полосу адгезива, имеющую удаляемую подложку, которая открывает самоклеящийся адгезив.
19. Система вентиляции крыши по п.1, в которой по меньшей мере одна из первой и второй вентиляционных полос содержит ограждающий от воды элемент, соединенный с ней на первом конце ограждающего от воды элемента, который проходит вдоль длины соответствующей вентиляционной полосы для предотвращения проникновения воды.
20. Система вентиляции крыши по п.19, в которой ограждающий от воды элемент включает второй конец, имеющий изогнутый участок для предотвращения проникновения воды.
21. Система вентиляции крыши по п.1, в которой верхний барьер от воды представляет собой по меньшей мере либо поливинилхлорид, либо пенопласт с закрытыми ячейками.
22. Способ усовершенствованной вентиляции здания, содержащий стадии, на которых:
создают крышу, имеющую по меньшей мере одну вентиляционную щель, размещенную вдоль конька крыши, причем крыша имеет множество сопряженных плиток черепицы, уложенных поверх крыши,
наносят первую вентиляционную полосу на крышу, причем первая вентиляционная полоса включает первую поверхность, которая соответствует сопряженным плиткам черепицы, и вторую поверхность, имеющую по меньшей мере первый верхний барьер от воды, прикрепленный к ней и проходящий через нее, в котором первая вентиляционная полоса расположена в одну линию, в основном примыкая к коньку крыши, и в котором барьер от воды по меньшей мере частично перекрывает конек крыши; и
наносят вторую вентиляционную полосу на крышу, причем вторая вентиляционная полоса включает первую поверхность, которая соответствует сопряженным плиткам черепицы, и вторую поверхность, в котором вторая вентиляционная полоса расположена в одну линию, в основном примыкая к коньку крыши, на противоположной стороне от первой вентиляционной полосы.
23. Способ по п.22, в котором дополнительно осуществляют соединение свободного конца первого барьера от воды со второй поверхностью второй вентиляционной полосы.
24. Способ по п.23, в котором стадия соединения свободного конца первого барьера от воды включает прикрепление свободного конца барьера от воды ко второй поверхности второй вентиляционной полосы посредством адгезива, наносимого по меньшей мере на либо вторую поверхность второй вентиляционной полосы, либо на свободный конец барьера от воды.
25. Способ по п.22, в котором дополнительно осуществляют соединение по меньшей мере одной коньковой облицовочной плитки черепицы, имеющей первый и второй концы, с крышей вдоль конька крыши, в котором первый и второй концы коньковой облицовочной плитки черепицы опираются на соответствующие части вторых поверхностей первой и второй вентиляционных полос.
26. Способ по п.25, в котором стадия создания крыши включает создание крыши с коньковым прогоном, расположенным в одну линию с коньком крыши и соединенным со стропилами крыши, примыкающими по меньшей мере к одной вентиляционной щели, и дополнительно содержит соединение коньковой облицовочной плитки черепицы с коньковым прогоном.
27. Способ по п.22, в котором стадии нанесения первой и второй вентиляционных полос включают стадии нанесения первой и второй вентиляционных полос, по меньшей мере одна из которых включает ограждающий от воды элемент, соответствующий длине соответствующей первой поверхности и проходящий вдоль нее, и прикрепленный к ней, причем каждый ограждающий от воды элемент включает изогнутую часть для предотвращения проникновения воды.
28. Способ по п.22, в котором стадия нанесения второй вентиляционной полосы включает нанесение второй вентиляционной полосы, имеющей второй верхний барьер от воды, прикрепленный к ней и простирающийся от нее, в котором второй верхний барьер от воды по меньшей мере частично перекрывает конек крыши.
29. Способ по п.28, который дополнительно содержит стадию, на которой размещают свободные концы первого и второго верхних барьеров от воды на коньковом прогоне, образующем конек крыши.
30. Способ по п.29, который дополнительно содержит стадию, на которой прикрепляют свободные концы первого и второго верхних барьеров от воды друг к другу.
31. Способ по п.22, в котором стадии нанесения первой и второй вентиляционных полос включают нанесение адгезива по меньшей мере на либо первую и вторую вентиляционные полосы, либо на кровельные плитки черепицы.
32. Способ по п.22, в котором стадии нанесения первой и второй вентиляционных полос включают стадии нанесения первой и второй вентиляционных полос, имеющих полосы адгезива с удаляемыми подложками, которые открывают адгезив при удалении, на соответствующих первых поверхностях первой и второй вентиляционных полос.
