ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2280135
ГИДРОИЗОЛЯЦИЯ СТЫКОВ
Имя изобретателя: МОРФЕТ Майкл (GB)
Имя патентообладателя: Ультрафрейм (ЮК) Лимитед (GB)
Адрес для переписки: 191186, Санкт-Петербург, а/я 230, "АРС-ПАТЕНТ", пат.пов. В.М.Рыбакову, рег. № 90
Дата начала действия патента: 2002.03.06
Изобретение относится к области строительства, а именно к системам гидроизоляции. Достигаемый технический результат заключается в обеспечении гидроизоляции оранжерей. Система гидроизоляции состоит из нескольких фартуков в сочетании с удлиненным экструдированным каналом воротника, оснащенным дренажной канавкой и вертикальной стенкой, на которую накладывается нижний торец фартуков, состоящих из формованных пластиковых элементов, каждый из которых имеет тело с внешней и задней поверхностями, а и с верхним торцом, нижним торцом, первым или верхним концом и вторым или нижним концом, а и с непрерывным носком, сформированным вдоль верхнего торца и направленным в сторону от внешней поверхности тела.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Настоящее изобретение относится к системе гидроизоляции стыков для оранжереи, однако оно не ограничивается данным применением.
Гидроизоляция используется в случаях, когда крыша одного здания упирается в прилегающую стену, в целях замедления проникновения воды через вышеуказанные стыки. Рассматриваемая крыша обычно имеет уклон, но может быть плоской, а прилегающая стена может иметь рядовую каменную кладку или может представлять собой стену, не имеющую очевидных рядов - такую как стена с наружной штукатуркой или наружной обшивкой или плиткой.
Традиционно в случаях, когда скатная крыша примыкает к стене, выполненной в виде рядовой каменной кладки, используется свинцовая гидроизоляция, так называемые свинцовые фартуки. В случае оранжерейной крыши определяется положение конечной балки остекления и заливается раствор между рядами кирпичной кладки над линией балки остекления. Сначала формируется воротник гидроизоляции для обеспечения бортика кровельного ковра. На нижнем торце воротника гидроизоляции формируют канал, предназначенный для вхождения в балку остекления. Затем свинец разрезается на отдельные части и ему придается необходимая форма, после чего они устанавливаются в положение с перекрытием друг относительно друга, при этом воротник гидроизоляции должен начинаться в нижней крайней точке крыши. Каждая часть имеет носок, выполненный вдоль верхнего торца, подходящий к канавке, прорезанной в кирпичной кладке. Необходимость такого выполнения многочисленных свинцовых элементов в каждом конкретном случае для различных уклонов крыши и различной глубины кладки приводит к значительному повышению трудоемкости.
Задачей настоящего изобретения является создание решения, позволяющего устранить данную проблему.
Соответственно первым аспектом настоящего изобретения является создание элемента системы гидроизоляции, обычно называемого в технике "фартуком" и состоящего из формованных пластиковых элементов, тело которого имеет внутреннюю и наружную поверхность, верхний торец и нижний торец, первый или верхний конец и второй или нижний конец, при этом вдоль верхнего торца выполнен сплошной носок, направленный в сторону от наружной поверхности тела.
Более детально, носок снабжается заклинивающими или расклинивающими средствами. Эти заклинивающие средства могут содержать множество элементов, расположенных на расстоянии друг от друга, таких как ушки или лапки. Предпочтительно, чтобы лапки могли изменять свою форму, а и желательно, чтобы они выступали от торца носка, отходящего от тела. Еще более предпочтительно, однако, чтобы они были направлены в сторону тела для обеспечения хорошего торцевого прилегания. Предпочтительно, чтобы лапки выполнялись на верхней стороне вышеуказанного носка. Поверхности лапок и/или носков могут быть подвергнуты обработке для обеспечения лучшего схватывания со строительным раствором или герметиком.
Верхний и нижний концы могут быть практически параллельными, хотя это и не обязательно. В одном примере реализации настоящего изобретения верхний и нижний торцы являются практически параллельными и расположены под прямым углом к верхнему и нижнему концам. В другом примере осуществления настоящего изобретения верхний и нижний торцы сходятся в направлении от нижнего конца.
На практике используются несколько фартуков с их перекрытием по концам, то есть когда нижний конец фартука накладывается и перекрывается с верхним концом прилегающего фартука. Предпочтительно использование средств герметизации для герметизации перекрывающихся концов. В одном из примеров практической реализации настоящего изобретения внутренняя поверхность оснащена эластичным герметизирующим элементом, примыкающим к нижнему концу. В качестве герметизирующего элемента может использоваться эластичная полоска из вспененного материала. Предпочтительно, чтобы верхний конец фартука был оснащен одной или несколькими канавками, прорезанными на внешней поверхности, прилегающей к верхнему концу.
В вышеуказанном примере на одном конце (нижнем конце) выполнено углубление для заведения второго конца прилегающего фартука. Нижний конец имеет ступеньку для перекрытия внешней поверхности другого конца прилегающего фартука.
Еще одна особенность изобретения состоит в предложении системы гидроизоляции, в которой используется несколько вышеописанных фартуков в сочетании с удлиненным экструдированным каналом воротника. Канал воротника состоит из звена удлиненного экструдированного канала, имеющего основание с расположенными напротив друг друга выступающими вверх боковыми стенками, на первую из которых при использовании накладывается нижний торец фартука, причем основание наклонено вниз от вертикальной стенки к противоположной стенке, образуя дренажную канавку.
При использовании вышеуказанный канал воротника взаимодействует с балкой остекления. Более детально, в балке остекления имеется углубление для входа дренажного канала. Еще более конкретно, балка остекления оснащена насадкой, взаимодействующей с балкой остекления и закрывающей канал воротника. Более детально, насадка имеет выступающий буртик, прилегающий к внешней поверхности фартука. Кроме того, система гидроизоляции предпочтительно оснащена коньковым фартуком, формируемым из пластика с буртиком на его верхнем торце и участком приема для приема коньковой балки или конькового бруса. Более детально, коньковый фартук формируется из двух секций с вышеуказанной выемкой, формируемой в первой секции в качестве выступа от плоского фланца, и буртика, формируемого на второй плоской секции, опирающейся на вышеуказанную используемую фланцевую часть. Коньковая выемка может регулироваться в вертикальном направлении по отношению к коньковому фартуку. Кроме того, изобретение относится к описанному каналу воротника и описанному коньковому фартуку.
Краткий перечень фигур чертежей
Ниже настоящее изобретение описывается только с использованием примеров со ссылкой на прилагаемые чертежи, в которых:
 |  |
 |  |
 |  |
 |  |
 | |
 | |
 |  |

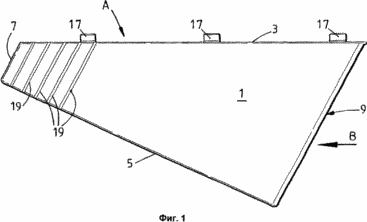

Фиг.1 представляет собой вид спереди на первый пример выполнения элемента гидроизоляции (фартука) в соответствии с одним аспектом изобретения.
Фиг.2 представляет собой вид сверху на фартук, показанный на Фиг.1, если смотреть в направлении, указанном стрелкой А.
Фиг.3 представляет собой вид с торца на фартук, показанный на Фиг.1, если смотреть в направлении, указанном стрелкой В.

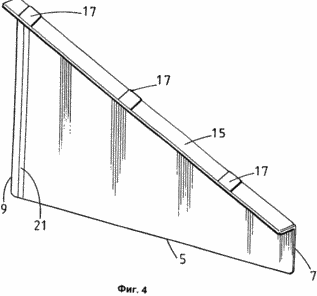

Фиг.4 представляет собой перспективное изображение задней стороны фартука, показанного на Фиг.1.

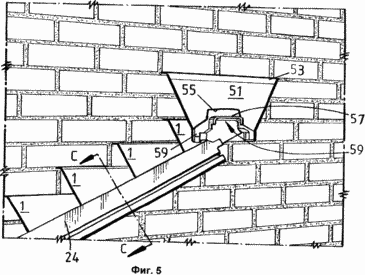

Фиг.5 представляет собой перспективное изображение системы гидроизоляции крыши оранжереи, в которой используется элемент гидроизоляции, показанный на Фиг.1.

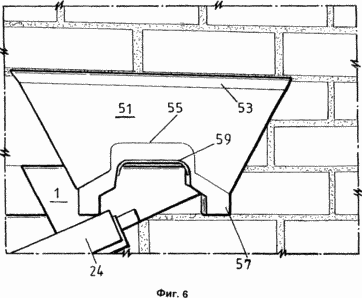

Фиг.6 представляет собой перспективное изображение конька, показанное на Фиг.5, в более крупном масштабе.
Фиг.7 представляет собой схематическую часть разреза с-с Фиг.5.
Фиг.7а представляет собой перспективное изображение одного конца канала воротника, показанного на Фиг.7.

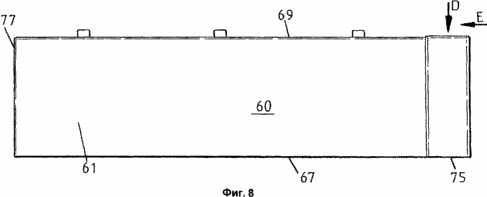

Фиг.8 представляет собой вид спереди на альтернативный вариант выполнения фартука в соответствии с изобретением.

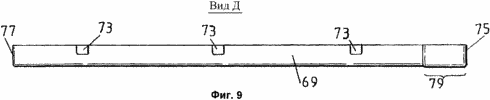

Фиг.9 представляет собой вид сверху на альтернативный вариант выполнения фартука, показанного на Фиг.8, если смотреть в направлении, указанном стрелкой D.
Фиг.10 представляет собой вид с торца на альтернативный вариант выполнения фартука, показанного на Фиг.8, если смотреть в направлении, указанном стрелкой Е.

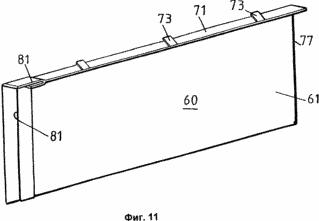

Фиг.11 представляет собой перспективное изображение фартука по Фиг.10, если смотреть с задней стороны, с одного торца и сверху.
Раскрытие изобретения
Различные аспекты настоящего изобретения описываются с точки зрения его применения в оранжереях, однако предполагается, что возможны и другие применения.
Вначале иллюстрируется первый пример практической реализации фартука со ссылкой на Фиг.1-4. Он состоит из тела, сформированного из пластмассового материала. Тело имеет верхний торец 3, нижний торец 5 и противоположные концы 7 и 9. Противоположные концы в данном примере называются для удобства внутренним концом 7 и внешним концом 9. В настоящем примере противоположные концы являются практически параллельными. Если смотреть в направлении верхнего конца, нижние торцы сходятся в сторону верхних торцов. В контексте данной заявки, термин внутренний относится к тому концу, который является ближайшим к коньку или вершине крыши, в отношении которой применяется гидроизоляция. Тело 1 имеет внешнюю поверхность 11 и заднюю поверхность 13. Тело 1 является по существу плоским. Верхний торец тела оснащен непрерывным носком 15, который отогнут в сторону от внешней поверхности 11. Предпочтительно, чтобы носок был расположен под углом примерно на 90° к плоскости тела. Этот угол может быть немного больше 90°, но предпочтительно не менее 90°. Это обеспечивает стекание воды с носка в сторону тела. Носок оснащен несколькими лапками 17, расположенными на некотором расстоянии друг от друга по всей длине носка. В данном примере практической реализации изобретения лапки выступают от переднего торца носка 15 и наклонены назад, т.е. в сторону внешней поверхности тела. При использовании лапки служат в качестве расклинивающих элементов, форма которых может изменяться, для удержания фартука на месте, как это будет описано ниже. Могут использоваться и иные конфигурации, обеспечивающие такой же расклинивающий эффект, препятствующий вытягиванию фартука после его установки.
Внешняя поверхность фартука снабжена несколькими канавками 19, расположенными на некотором расстоянии друг от друга и смещенными от внутреннего конца фартука. При использовании данные канавки служат для задержания воды и предотвращения ее попадания на внутренний конец фартука. Задняя поверхность фартука оснащена эластичным уплотняющим элементом 21, прилегающим к внешнему торцу. При использовании внешний конец фартука перекрывает внутренний конец прилегающего фартука, при этом уплотнение контактирует с внешней поверхностью перекрывающего фартука для задержания прохождения воды. В качестве уплотняющего элемента удобно использовать сжимающийся вспененный материал.
Для обеспечения крыши оранжереи гидроизоляцией, как это показано на Фиг.5, 6 и 7, используется сочетание нескольких элементов гидроизоляции, представленных на Фиг.1-4. Фартуки выполняются в правостороннем и левостороннем варианте для адаптации противоположных углов наклона верха крыши. Фартуки, представленные на Фиг.1-4, имеют правостороннюю конфигурацию. Левосторонняя конфигурация является зеркальным ее отображением. Фартуки взаимодействуют с экструдированным каналом 24 воротника, как это показано на Фиг.7 и 7а. Балка остекления показана под номером 21 в положении до торцевой стены 23. Она оснащена элементом 25, обеспечивающим выемку для канала 24 воротника. Канал 24 воротника имеет нижнюю полку 27 и две вертикальные стенки 29, 31. Нижняя полка 27 имеет наклон, как это видно из поперечного сечения (Фиг.7), таким образом, вода стекает к стенке 29, прилегающей к нижней стороне. Это способствует улучшению дренажа. Ребро 33 служит для сохранения наклона полки 27 после установки. Выступающая вверх стенка 31 имеет длину, большую, чем стенка 29, от которой отходит полка 35 для частичного закрытия верхней части канала воротника. На своем торце полка 35 имеет буртик 37.
При использовании стенка 31 непосредственно примыкает к поверхности стены 23. Фартуки располагаются снаружи от нее. После подачи необходимого количества строительного раствора фартуки могут быть быстро помещены на место, начиная с самого нижнего положения, переходя вверх, в направлении вершины крыши. Носок 15 каждого фартука располагается в выемке в стене 23, в то время как нижний торец размещается в канале 24 воротника, и, как это видно из Фиг.5, на внутренний торец одного фартука накладывается внешний торец следующего примыкающего фартука. Следующий накладываемый фартук располагается таким образом, чтобы были закрыты канавки 19. Уплотнение 21 контактирует с нижним фартуком и стеной.
Как видно из Фиг.7, балка остекления оснащена насадкой 41, входящей в контакт с балкой 21 остекления с использованием плотной посадки, а и имеет возвышающийся носок с цельноформованным гибким уплотнительным торцом 45, прилегающим к фартукам с целью минимизации проникновения воды в канал воротника.
На вершине кровли имеется специальный коньковый фартук, как это видно из Фиг.5 и 6. Он состоит из первой секции, которая имеет по существу плоское тело 51, верхний торец 53 которого оснащен носком, который должен размещаться в заливке кирпичной кладки. Нижний торец 55 вырезается для размещения конькового элемента 57, который имеет возможность перемещения в вертикальном направлении по отношению к первой секции. Коньковый элемент включает в себя выемку 59, имеющую форму, позволяющую разместить коньковую балку или коньковый брус крыши оранжереи (не показано). В приведенном примере практической реализации выемка имеет U-образную форму. Коньковый элемент накладывается на фартуки 1, а тело 51 накладывается на плоский фланец 57 конька. Такая конструкция позволяет осуществлять уплотнение конька без необходимости специального конструирования свинцового конькового фартука.
Далее приводится описание со ссылкой на Фиг.8-11, иллюстрирующие альтернативный пример фартука, который может использоваться вместо фартука, представленного на Фиг.1-4. Альтернативный вариант может использоваться в случаях, когда стена, к которой подходит крыша, не имеет отдельных рядов кирпичной кладки, а вместо этого, например, используется стена с наружной цементной штукатуркой, когда имеется возможность формировать в стене отдельную канавку, располагаемую практически параллельно балке остекления и проходящую сверху вниз. В действительности, такая конструкция может использоваться для стен с каменной кладкой рядами, хотя это менее традиционно.
Фартук содержит ряд одинаковых элементов 60, формуемых из пластика и конфигурируемых таким образом, чтобы обеспечить взаимное соединение встык в целях составления фартука необходимой длины. Каждый фартук имеет плоское тело 61 с внешней поверхностью 63 и внутренней поверхностью 65, нижний торец 67 и верхний торец 69. В данном примере тело имеет прямоугольную форму. Верхний торец оснащен непрерывным носком 71. Носок оснащен несколькими специальными лапками 73. Конструкция носка и лапок является отображением конструкции, представленной на Фиг.1, и далее подробно не описывается. Фартук имеет нижний конец 75 и верхний конец 77. Нижний конец обжат по позиции 79 для облегания верхнего конца следующего прилегающего фартука. Кроме того, обжим обеспечивает выемку, в которую входит другой конец прилегающего фартука для обеспечения уплотненного соединения. Для улучшения уплотнения в выемку 81 может быть введена гибкая герметизирующая мастика. Альтернативный пример практической реализации настоящего изобретения используется таким же образом, как это показано на Фиг.1, для формирования системы гидроизоляции для балки остекления крыши оранжереи, и таким образом, его использование ниже не описывается. Однако такие фартуки могут использоваться и для плоских крыш.
Оба фартука могут быть использованы для крыш других типов в качестве альтернативы системам гидроизоляции с использованием свинца или кровельного картона.
Вышеописанные фартуки и компоненты конькового фартука выполняются из пластмассы любого желаемого цвета, однако предполагается, что они могут выполняться из металлических листов путем прессования. Для имитации традиционного внешнего вида свинцовых плит гидроизоляции кровли может использоваться серый цвет.
ФОРМУЛА ИЗОБРЕТЕНИЯ
1. Система гидроизоляции, состоящая из нескольких фартуков, в сочетании с удлиненным экструдированным каналом воротника, оснащенным дренажной канавкой, и вертикальной стенкой, на которую накладывается нижний торец фартуков, состоящих из формованных пластиковых элементов, каждый из которых имеет тело с внешней и задней поверхностями, а и с верхним торцем, нижним торцем, первым или верхним концом и вторым или нижним концом, а и с непрерывным носком, сформированным вдоль верхнего торца и направленным в сторону от внешней поверхности тела.
2. Система гидроизоляции по п.1, в которой носок оснащен расклинивающими средствами.
3. Система гидроизоляции по п.2, в которой расклинивающие средства включают множество отдельных элементов, расположенных на расстоянии друг от друга.
4. Система гидроизоляции по п.3, в которой указанные отдельные элементы, расположенные на расстоянии друг от друга, выполнены в виде лапок.
5. Система гидроизоляции по п.4, в которой лапки выполнены деформируемыми.
6. Система гидроизоляции по п.5, в которой лапки выступают от торца носка, удаленного от тела.
7. Система гидроизоляции по одному из пп.4, 5 или 6, в которой лапки направлены в сторону тела в целях обеспечения торцевого прилегания.
8. Система гидроизоляции по п.6 или 7, в которой лапки формируются на верхней стороне вышеуказанного носка.
9. Система гидроизоляции по одному из пп.4-8, в которой лапки и/или носок имеют специально обработанную поверхность для лучшего схватывания со строительным раствором или герметиком.
10. Система гидроизоляции по одному из пп.1-9, в которой верхний и нижний концы являются по существу параллельными.
11. Система гидроизоляции по п.10, в которой верхний и нижний торцы являются по существу параллельными и расположены под прямым углом по отношению к верхнему и нижнему концам.
12. Система гидроизоляции по одному из пп.1-9, в которой верхний и нижний торцы сходятся в направлении от нижнего конца.
13. Система гидроизоляции по одному из пп.1-12, в которой внутренняя поверхность оснащена эластичным уплотнительным элементом, примыкающим к нижнему концу для уплотнения с перекрывающимся фартуком.
14. Система гидроизоляции по п.13, в которой уплотнительным элементом является эластичная полоска из вспененного материала.
15. Система гидроизоляции по любому из пп.1-14, в которой верхний конец оснащен на внешней поверхности, прилегающей к внешнему концу, одной или несколькими канавками, расположенными на расстоянии друг от друга.
16. Система гидроизоляции по любому из пп.1-11 и 13-15, в которой нижний конец оснащен выемкой для ввода другого конца прилегающего фартука.
17. Система гидроизоляции по п.16, в которой нижний конец выполнен со ступенькой для перекрытия внешней поверхности другого конца прилегающего фартука.
18. Система гидроизоляции по любому из пп.1-17 в сочетании с балкой остекления, оснащенной выемкой для дренажного канала.
19. Система гидроизоляции по п.18, в которой балка остекления оснащена насадкой, взаимодействующей с балкой остекления и закрывающей канал воротника.
20. Система гидроизоляции по п.19, в которой насадка оснащена вертикальным буртиком, прилегающим к внешней поверхности используемых фартуков.
21. Система гидроизоляции по любому из пп.1-20, дополнительно оснащенная коньковым фартуком, формируемым из пластика и снабженным буртиком на его верхнем торце и участком приема для приема коньковой балки.
22. Система гидроизоляции по п.21, в которой коньковый фартук выполнен из двух секций с вышеуказанной выемкой, формируемой в первой секции в качестве выступа от плоского фланца, и буртика, формируемого на второй плоской секции, опирающейся на вышеуказанную используемую фланцевую часть.
23. Система гидроизоляции по п.21 или 22, в которой коньковая выемка выполнена регулируемой в вертикальном направлении по отношению к коньковому фартуку.
24. Канал воротника для системы гидроизоляции, состоящий из звена удлиненного экструдированного канала, имеющего основание с расположенными напротив друг друга выступающими вверх боковыми стенками, на первую из которых при использовании накладываются нижние торцы фартуков, причем основание наклонено вниз от вертикальной стенки к противоположной стенке, образуя дренажную канавку.
25. Коньковый фартук для системы гидроизоляции, сформованный из пластика, с носком на его верхнем торце и участком приема для приема коньковой балки крыши, причем коньковый фартук выполнен из двух секций, в первой из которых формируется выемка, выступающая из плоского фланца, а во второй плоской секции, опирающейся на вышеуказанную фланцевую часть, выполнен буртик.
26. Коньковый фартук по п.25, в котором коньковая выемка может регулироваться по вертикали по отношению к коньковому фартуку.
