ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2279515

ТЕПЛОИЗОЛЯЦИОННАЯ ЧЕРЕПИЦА

ТЕПЛОИЗОЛЯЦИОННАЯ ЧЕРЕПИЦА

Имя изобретателя: Нырков Евгений Анатольевич (RU); Яценко Елена Альфредовна (RU); Добровольский Александр Геннадьевич (RU); Нырков Борис Евгеньевич (RU); Коняхин Анатолий Васильевич (RU)
Имя патентообладателя: Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный технический университет (Новочеркасский политехнический институт)" ГОУ ВПО ЮРГТУ (НПИ) (RU)
Адрес для переписки: 346408, Ростовская обл., г. Новочеркасск, ул. Просвещения, 132, ГОУ ВПО ЮРГТУ (НПИ)
Дата начала действия патента:  2002.10.04

Изобретение относится к строительству, а именно конструкции металлочерепиц для крыш. Технический результат изобретения заключается в повышении теплоизоляционных свойств. Черепица низкой теплопроводности выполнена из металлолиста и (или) пластика, имеет замковые соединения, содержит на тыльной стороне клеящий слой пористой структуры и теплоизоляционный слой. При этом нижняя кромка нижнего и теплоизоляционного слоев находится выше замковых соединений теплоизоляционной черепицы.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к строительству, а именно к конструкциям металлочерепиц для крыш.

Известна черепица, включающая сопрягаемые в горизонтальных и вертикальных рядах элементы поперечных замков, выполненные по длине напуска в виде выступа и уступа на верхней кромке черепицы и соответствующих выступу паза и уступу на тыльной стороне нижней кромки, элементы продольных замков, имеющих на одной из продольных кромок утолщение и выполненных в виде паза на тыльной стороне черепицы, размещенного в утолщении продольной кромки и бурта. RU Патент 2020229, МКП Е 04 D 1/02 1994 г.

Недостатками известной черепицы являются низкие функциональные свойства, высокая теплопроводность.

Задача, на решение которой направлено предлагаемое решение, - улучшение функциональных свойств, снижение теплопроводности.

Вышеупомянутый недостаток исключается тем, что теплоизоляционная черепица, содержащая сопрягаемые в горизонтальных и вертикальных рядах элементы поперечных замков, выполненные по длине напуска в виде выступа и уступа на верхней кромке черепицы и соответствующих выступу паза и уступа на тыльной стороне нижней кромки, при этом верхняя часть теплоизоляционной черепицы, выполненной из металла или пластика, тыльной стороной контактирует с клеящим слоем, и контактирующим с теплоизоляционным слоем, другая сторона которого соединена с влагонепроницаемой пленкой, а клеящий слой может иметь пористую структуру, а нижняя кромка клеящего теплоизоляционного слоя находится выше нижних поперечных замков и конгруэнтна верхней кромки этих слоев.

На чертеже показана теплоизоляционная черепица:

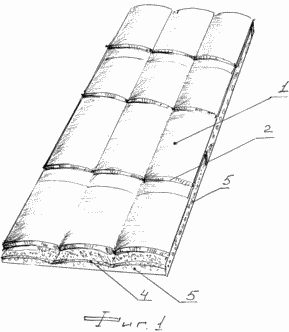

На фиг.1 - общий вид.

На фиг.2 - соединение теплоизоляционной черепицы (разрез).

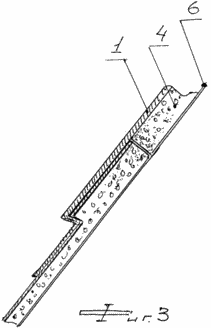

На фиг.3 - черепица с клеящим слоем пористой структуры (с пленкой).

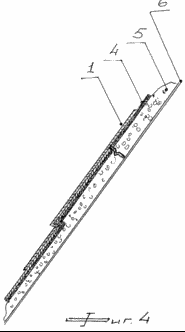

На фиг.4 - теплоизоляционная черепица с клеящим и теплоизоляционным слоями и влагонепроницаемой пленкой.

Теплоизоляционная черепица содержит верхний слой 1, выполненный из листового металла и (или) из пластика с поперечными нижними 2 и верхними 3 замковыми соединениями в виде выступов и уступов, которые контактируют со слоем 4 из клеящего материала плотной или пористой структуры, который и контактирует со слоем 5 из теплоизоляционного материала, к другой стороне которого присоединена влагонепроницаемая и (или) декоративная пленка 6. Нижняя кромка 7 слоев 4 и 5 находится выше нижнего замкового соединения 2 и конгруэнтна верхней кромке 8 этих слоев.

Принцип действия теплоизоляционной черепицы следующий.

При изменении температуры (летом, зимой) верхний слой 1, выполненный, например, из металла в определенных пределах (температурное расширение металлов), меняет размеры. Клеящий слой 4 подобран таким образом, что линейный коэффициент его расширения равен коэффициенту линейного расширения верхнего слоя 1 и прочно соединен с ним. Клеящий слой 4 может иметь пористую структуру, обладать низкой теплопроводимостью. В этом случае теплоизоляционная черепица может иметь слой 1 и клеящий слой 4 пористой структуры с декоративной пленкой 5. Теплоизоляционная черепица может иметь слой 1 (металлолист или пластик), клеящий слой 4 плотной или пористой структуры, слой 5 из теплоизоляционного материала с влагонепроницаемой или декоративной пленкой 6. При этом нижняя кромка слоев 4 и 5 с пленкой 6 находится выше замковых соединений 2 слоя 1, выполненного из металлолиста или пластика, и имеет конгруэнтную форму с верхней кромкой слоев 1, 4, 5. Конструкция теплоизоляционной черепицы позволяет изготавливать крыши бытовых и промышленных помещений, экономить тепло зимой и экономить энергию на кондиционирование воздуха летом.

ФОРМУЛА ИЗОБРЕТЕНИЯ

1.Теплоизоляционная черепица, содержащая сопрягаемые в горизонтальных и вертикальных рядах элементы поперечных замков, выполненных по длине напуска в виде выступа и уступа на верхней кромке черепицы и соответствующих выступу паза и уступу на тыльной стороне нижней кромки, отличающаяся тем, что верхняя часть теплоизоляционной черепицы, выполненной из металла и/или пластика, тыльной стороной контактирует с клеящим слоем, имеющим пористую структуру и контактирующим другой стороной с декоративной пленкой, при этом нижняя кромка клеящего слоя конгруэнтна верхней кромке этого слоя и находится выше замковых соединений.

2. Устройство по п.1, отличающееся тем, что клеящий слой теплоизоляционной черепицы контактирует со слоем из теплоизоляционного материала.

3. Устройство по п.1, отличающееся тем, что нижняя кромка клеящего и теплоизоляционного слоев находится выше нижних замковых соединений и конгруэнтна верхней кромке этих слоев.

4. Устройство по п.1, отличающееся тем, что тыльная сторона теплоизоляционного слоя содержит влагонепроницаемую и/или декоративную пленку.
