ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2235076
СПОСОБ ИЗГОТОВЛЕНИЯ СИЛИКАТНОГО КИРПИЧА
Имя изобретателя: Демидов В.К. (RU); Хэ А.Ф. (RU)
Имя патентообладателя: Закрытое акционерное общество "Плинфа" (RU)
Адрес для переписки: 414042, г.Астрахань, ул. Мосина, 1, ЗАО "Плинфа"
Дата начала действия патента: 2004.02.10
Изобретение относится к производству строительных материалов и предназначено для использования при изготовлении силикатного кирпича. Техническим результатом является повышение прочности силикатного кирпича, его морозостойкости и упрощение процесса его изготовления. В способе изготовления силикатного кирпича, включающем приготовление вяжущего обработкой карбидной извести или ее в смеси с песком, приготовление сырьевой смеси смешением полученного вяжущего с песком карьерной влажности при одновременном подогреве, последующее формование сырца и его гидротермальную обработку в автоклаве, используют карбидную известь с содержанием активной СаО и MgO 60–70%, песок карьерной влажности с модулем крупности 0,7-1,1, обработку указанной карбидной извести проводят до удельной поверхности 9000-10000 см2/г, а ее в смеси с песком до удельной поверхности – 4500-6000 см2/г, при одновременном подогреве до 70–80ºС при следующем их соотношении, мас.%: указанное вяжущее 11–22, указанный песок 78–89. и формование сырца осуществляют при влажности смеси 6,0-8,5%, температуре 50–60ºС и прессовом давлении 20-25 МПа.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к производству строительных материалов и предназначено для использования при изготовлении силикатного кирпича.
Известен способ изготовления силикатного кирпича, включающийприготовление известково-кремнеземистого вяжущего совместным помолом предварительно подсушенной до влажности 1,5–2,0% карбидной извести и высушенного до влажности 0,5–0,8% песка с модулем крупности 0,70–1,12 до удельной поверхности 4000–5000 см2/г при соотношении указанной извести и песка 1,2–2,0:1,0, приготовление сырьевой смеси смешением указанного вяжущего с подсушенным до влажности 1,5–2,0% песком того же модуля крупности в соотношении вяжущего 15–20% и песка 80–85%, формование сырца из смеси с влажностью 5,5–6,5% и температурой 50–60ºС при прессовом давлении 20,0-25,0 МПа [1].
Основными существенными недостатками известного способа являются:
- большие затраты пара на подсушивание песка и извести и сушку песка;
- большие затраты электроэнергии на приготовление известково-кремнеземистого вяжущего.
Известен и способ изготовления силикатного кирпича, являющийся наиболее близким к заявленному техническому решению – аналогом, принятым за прототип, включающий приготовление вяжущего из карбидной извести с содержанием активной CaO и MgO не менее 50%, ее обработку до удельной поверхности 2400–8000 см2/г, в том числе в смеси с песком до удельной поверхности 4500–5000 см2/г и приготовление сырьевой смеси смешением полученного вяжущего с песком карьерной влажности при одновременном подогреве, последующее формирование сырца и его гидротермальную обработку в автоклаве [2].
Основными существенными недостатками указанного способа являются:
- сырьевая смесь не обеспечивает получение кирпича марки прочности выше 150;
- большие энергозатраты технологического процесса.
Предлагаемое изобретение исключает вышеуказанные недостатки.
Целью настоящего изобретения является повышение прочности силикатного кирпича, его морозостойкости и упрощение процесса его изготовления.
Поставленная цель достигается тем,что в способе изготовления силикатного кирпича, включающем приготовление вяжущего обработкой карбидной извести или ее в смеси с песком, приготовление сырьевой смеси смешением полученного вяжущего с песком карьерной влажности при одновременном подогреве, последующее формование сырца и его гидротермальную обработку в автоклаве, используют карбидную известь с содержанием активной СаО и MgO 60–70%, песок карьерной влажности с модулем крупности 0,7-1,1, обработку указанной карбидной извести проводят до удельной поверхности 9000-10000 см2/г, а ее в смеси с песком до удельной поверхности – 4500-6000 см2/г, при одновременном подогреве до 70–80ºС при следующем их соотношении, мас.%: указанное вяжущее 11–22, указанный песок 78–89. Кроме того, формование сырца осуществляют при влажности смеси 6,0-8,5%, температуре 50–60ºС и прессовом давлении 20-25 МПа.
На основе проведенного патентно-технического анализа, а и из опыта производства силикатного кирпича не было известно об идентичном предлагаемому способу изготовления такого кирпича.
Изложенная выше “Сущность” предлагаемого способа и его новые существенные признаки в совокупности с известными обеспечивают данному способу изобретательский уровень. Каждый из новых существенных признаков необходим, а все вместе – достаточны для решения поставленной изобретением цели.
Таким образом, правомерен вывод о соответствии заявляемого технического решения критерию “Изобретательский уровень”.
Предлагаемое техническое решение с присущей ему совокупностью существенных признаков может быть неоднократно реализовано с получением одного и того же эффекта – изготовления высокопрочных и морозостойких силикатных кирпичей, при этом сам процесс изготовления кирпича несколько упрощается по сравнению с аналогичными способами, что позволяет делать вывод о соответствии заявляемого технического решения критерию “Промышленная применимость”.

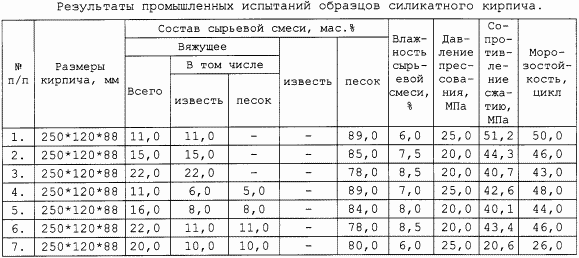

Предлагаемое изобретение апробировано в производственных условиях ЗАО “Плинфа” г. Астрахани. Ниже приводятся результаты апробации (см. табл.).
Пример 1
Вяжущее готовили
обработкой карбидной извести с содержанием
активной СаО и MgO 60% до удельной поверхности
10000 см2/г, а сырьевую смесь – смешением
указанного вяжущего с песком карьерной
влажности и модулем крупности 1,1 при
одновременном подогреве до 70оС
острым паром в соотношении, мас.%:
Вяжущее 11,0
Песок 89,0
Полученную сырьевую смесь увлажняли до влажности 6,0% и формовали сырец из смеси с температурой 50оС при прессовом давлении 25 МПа, а затем подвергали его гидротермальной обработке в автоклаве при 1,2 МПа по режиму 2,0+5,0+2,0 час.
Пример 2
Вяжущее готовили
обработкой карбидной извести с содержанием
активной СаО и MgO 70% до удельной поверхности
9000 см2/г, а сырьевую смесь получали
смешением указанного вяжущего с песком
карьерной влажности и модулем крупности 0,7
при одновременном подогреве до 80оС
острым паром в соотношении, мас.%:
Вяжущее 15,0
Песок 85,0
Сырьевую смесь доводили до влажности 7,5% и формовали сырец из смеси с температурой 60оС при прессовом давлении 20 МПа, а затем подвергали его гидротермальной обработке в автоклаве при 1,2 МПа по режиму 2,5+4,0+2,0 час.
Пример 3
Вяжущее готовили
обработкой карбидной извести с содержанием
активной СаО и MgO 65% до удельной поверхности
9500 см2/г. Полученное вяжущее смешивали
с песком карьерной влажности и модулем
крупности 0,8 при одновременном подогреве до
70оС острым паром в соотношении, мас.%:
Вяжущее 22,0
Песок 78,0
Полученную сырьевую смесь увлажняли до влажности 8,5% и формовали сырец из смеси с температурой 50оС при прессовом давлении 20 МПа, с последующей гидротермальной обработкой в автоклаве при 1,2 МПа по режиму 2,0+5,0+2,0 час.
Пример 4
Вяжущее готовили обработкой
карбидной извести с содержанием активной
СаО и MgO 70% и песка карьерной влажности и
модулем крупности 1,1 до удельной
поверхности 6000 см2/г, а сырьевую смесь
– смешением полученного вяжущего с песком,
использованным для приготовления вяжущего
при одновременном подогреве острым паром
до 70оС в соотношении, мас.%:
Вяжущее 11,0
Песок 89,0
Сырьевую смесь увлажняли до влажности 7,0% и формовали сырец из смеси с температурой 50оС при прессовом давлении 25 МПа, а затем подвергали гидротермальной обработке при 1,2 МПа по режиму 2,0+5,0+2,0 час.
Пример 5
Вяжущее готовили обработкой
карбидной извести с содержанием активной
извести 60% и песка карьерной влажности и
модулем крупности 0,7 до удельной
поверхности 5000 см2/г. Сырьевую смесь
готовили смешением полученного вяжущего с
песком карьерной влажности и модулем
крупности 0,7 и при одновременном подогреве
до 80оС острым паром в соотношении, мас.%:
Вяжущее 16,0
Песок 84,0
Из сырьевой смеси, увлажненной до 8,0%, имеющей температуру 60оС, формовали сырец при прессовом давлении 20 МПа и подвергали его гидротермальной обработке в автоклаве при 1,2 МПа по режиму 2,5+4,0+2,0 час.
Пример 6
Вяжущее готовили из карбидной
извести с содержанием активной СаО и MgO 65% и
песка карьерной влажности и модулем
крупности 0,9 обработкой до удельной
поверхности 4500 см2/г, а сырьевую смесь
получали смешением полученного вяжущего с
песком, используемым для приготовления
вяжущего при одновременном подогреве
острым паром до 75оС в соотношении, мас.%:
Вяжущее 22,0
Песок 78,0
Из увлажненной до влажности 8,5% смеси с температурой 55оС формовали сырец из смеси при прессовом давлении 20 МПа и подвергали его гидротермальной обработке в автоклаве при 1,2 МПа по режиму 2,0+4,0+2,0 час.
Пример 7
Из карбидной извести с содержанием
активной СаО и MgO 60% и песка карьерной
влажности и модулем крупности 1,1 готовили
вяжущее при соотношении извести и песка 1: 1,
смешивали с песком той же влажности и
модуля крупности в соотношении вяжущее –
20%, песок – остальное.
Полученную смесь увлажняли до 6,0% и формовали сырец при прессовом давлении 25 МПа. Полученный сырец подвергали гидротермальной обработке в автоклаве, как в примере 1.
Преимущества заявляемого способа перед прототипом состоят в том, что:
1. Полученная по способу сырьевая смесь обеспечивает изготовление силикатного кирпича с сопротивлением сжатию свыше 40,0 МПа и с морозостойкостью не ниже 40 циклов.
2. Снижаются энергозатраты при изготовлении силикатного кирпича на 15–20%.
3. Карбидная известь имеет цену в 1,5–2,0 раза ниже, чем негашеная известь, что существенно снижает себестоимость силикатного кирпича.
ИСТОЧНИКИ ИНФОРМАЦИИ
1. Патент RU № 2162454 С1, 27.01.2001.
2. Хавкин Л.М. Технология силикатного кирпича. - М.: Стройиздат, 1982, с.22, 64, 80–81, 86, 95, 106, 122, 127, 182, 241.
ФОРМУЛА ИЗОБРЕТЕНИЯ
1. Способ изготовления силикатного кирпича, включающий приготовление вяжущего обработкой карбидной извести или ее в смеси с песком, приготовление сырьевой смеси смешением полученного вяжущего с песком карьерной влажности при одновременном подогреве, последующее формование сырца и его гидротермальную обработку в автоклаве, отличающийся тем, что используют карбидную известь с содержанием активной СаО и MgO 60 – 70%, песок карьерной влажности с модулем крупности 0,7 - 1,1, обработку указанной карбидной извести проводят до удельной поверхности 9000 - 10000 см2/г, а ее в смеси с песком до удельной поверхности – 4500 - 6000 см2/г, при одновременном подогреве до 70 – 80ºС при следующем их соотношении, мас.%:
Указанное вяжущее 11 - 22
Указанный песок 78 - 89
2. Способ по п. 1, отличающийся тем, что формование сырца осуществляют при влажности смеси 6,0 - 8,5%, температуре 50 – 60ºС и прессовом давлении 20 - 25 МПа.
