Начало раздела Производственные, любительские Радиолюбительские Авиамодельные, ракетомодельные Полезные, занимательные	Хитрости мастеру Электроника Физика Технологии Изобретения	Тайны космоса Тайны Земли Тайны Океана Хитрости Карта раздела
Использование материалов сайта разрешается при условии ссылки (для сайтов - гиперссылки)

ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2273623

КОМПОЗИЦИЯ ДЛЯ ГИДРОФОБИЗАЦИИ СИЛИКАТНЫХ СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ

Имя изобретателя: Розенкова Ирина Валентиновна (RU)
Имя патентообладателя: Общество с ограниченной ответственностью "НЕО +" (RU)
Адрес для переписки: 198215, Санкт-Петербург, Дачный пр. 24, кв.37, И.В.Розенковой
Дата начала действия патента: 2004.09.28

Изобретение относится к области строительства и предназначено для защиты от увлажнения поверхностного слоя изделий из силикатных строительных материалов - бетона, кирпича, различных штукатурок. Композиция для гидрофобизации строительных материалов содержит, мас.%: метилсиликонат натрия 10-15, гексафторсиликат натрия 0,8-1,2, ортофосфорная кислота 0,2-0,25, тальк 0,15-0,25, оксид алюминия 0,25-0,5, вода остальное. Техническим результатом является повышение влагозащитных свойств и долговечности строительных материалов. Капиллярный подсос воды после гидрофобизации изделий составляет 0,05-0,41 кг/м², глубина проникновения 3,5-4,0 мм.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к области строительства, преимущественно к защите от увлажнения поверхностного слоя изделий из силикатных строительных материалов - бетона, кирпича, различных штукатурок, природного камня, шифера, цементно-песчаной черепицы.

Для защиты от увлажнения поверхностного слоя изделий из силикатных строительных материалов используют гидрофобизирующие кремнийорганические жидкости. Например, водные растворы алкилсиликонатов (ГКЖ-10, 11), водные эмульсии или неводные растворы полиэтилгидридсилоксана (ГКЖ-94).

Известна композиция, содержащая в качестве кремнийорганической жидкости водную эмульсию 10-15% полиэтилгидридсилоксана и 1-2% ортофосфорную кислоту (Авторское свидетельство № 1498741, кл. С 04 В 41/64, 1987).

Недостатком данной композиции являетсяпродолжительность сушки изделий 2-7 суток при 10-20° до готовности. Кроме того, исходная кремнийорганическая жидкость дорогая и поэтому недоступна к широкомасштабному использованию в строительстве.

Наиболее близкой к предлагаемому изобретению относится композиция, содержащая в качестве кремнийорганической жидкости водный раствор алкилсиликоната натрия, фосфорную кислоту (Патент РФ 2022949, опубл. 15.11.1994 г.). Недостатком данной композиции являются низкие влагозащитные свойства изделий, сложный процесс нанесения ее на изделия.

Новым техническим результатом данного изобретения является создание композиции, которая обладала бы более высокими влагозащитными свойствами (уменьшение влагопоглощения и повышение долговечности) за счет упрочнения поверхностного слоя, невысокой стоимостью, была проста в приготовлении и нанесении на изделия.

Технический результат достигается за счет того, что композиция для гидрофобизации силикатных строительных материалов, в состав которой входят кремнийорганическая жидкость, ортофосфорная кислота и вода, согласно изобретения дополнительно содержит гексафторсиликат натрия, тальк, оксид алюминия, а в качестве кремнийорганической жидкости - метилсиликонат натрия, при этом содержание всех указанных ингредиентов должно быть в следующих соотношениях, мас.%:

При смешении водного раствора метилсиликоната с ортофосфорной кислотой и оксида алюминия образуется пересыщенный раствор. Для повышения устойчивости дисперсной системы добавляется тальк. В качестве комплексообразователя, содержащего кремний в шестерной координации, используется гексафторсиликат натрия, который позволяет контролировать процессы структурообразования, протекающие при взаимодействии метилсиликонат натрия с силикатами, что и приводит к упрочнению образующего поверхностного слоя за счет дополнительного комплексообразования. Такой поверхностный слой обладает более высокими влагозащитными свойствами и предотвращает проникновение влаги в изделие.

ПРИМЕРЫ КОНКРЕТНОГО ВЫПОЛНЕНИЯ

1. Приготовление композиции.

Приготовление композиции осуществляют в два этапа:

1 этап. К воде при непрерывном перемешивании со скоростью 80-100 об/мин постепенно добавляют ортофосфорную кислоту марки "ч" или "чда", через 30 минут метилсиликонат натрия (ГКЖ-11, ТУ 2229-276-05763441-99) и еще через 30 минут оксид алюминия "ч" или "чда" . Весь процесс может занимать 1,5-2 часа. Смесь оставляют на сутки при непрерывном перемешивании.

2 этап. Не прекращая перемешивания, в приготовленную смесь добавляют тальк "ч" или "чда" и через 1 час гексафторсиликат натрия "ч" или "чда". И снова перемешивают в течение 5-ти часов. Полученной композицией обрабатывают образцы газобетона с помощью пульверизатора в 2-3 слоя.

3. Испытание влагозащитных свойств образцов газобетона.

После нанесения композиции на поверхность изделия проводят испытание образцов при 20° через 24 часа, 14 дней, 18 мес. после обработки. Хранение образцов осуществлялось в атмосферных условиях. Определение значений капиллярного подсоса влаги поверхностью проводят путем выдерживания образцов газобетона в тонком слое воды (3 мм) в течение 1 часа.

Для получения композиции были приготовлены три состава ингредиентов.

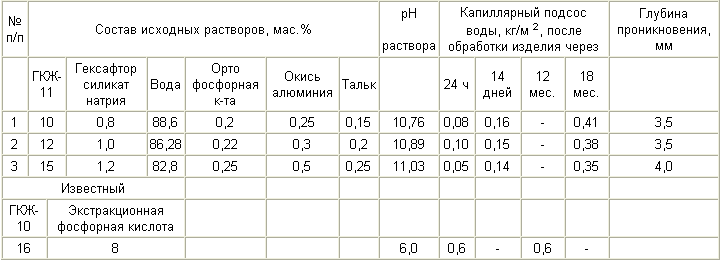

Количественный состав композиции и результаты испытаний образцов газобетона, обработанных исходными растворами, представлены в таблице.

На основании результатов испытаний, представленных в таблице, можно сделать вывод, что предлагаемая композиция обладает более высокими влагозащитными свойствами (уменьшается влагопоглощение и увеличивается долговечность свойств поверхностного слоя изделий), что свидетельствует о ее более высоких гидрофобизирующих свойствах. Кроме того, композиция проста в процессе приготовления и нанесения на изделия, дешевые исходные компоненты, следовательно, доступна широкомасштабному использованию в строительстве.

ФОРМУЛА ИЗОБРЕТЕНИЯ

Композиция для гидрофобизации строительных материалов, включающая кремнийорганическую жидкость, ортофосфорную кислоту и воду, отличающаяся тем, что она дополнительно содержит гексафторсиликат натрия, тальк, оксид алюминия, а в качестве кремнийорганической жидкости - метилсиликонат натрия при следующих соотношениях ингредиентов, мас.%:

Версия для печати
Дата публикации 21.12.2006гг

НОВЫЕ СТАТЬИ И ПУБЛИКАЦИИ
	Технология изготовления универсальных муфт для бесварочного, безрезьбового, бесфлянцевого соединения отрезков труб в трубопроводах высокого давления (имеется видео)
	Технология очистки нефти и нефтепродуктов
	О возможности перемещения замкнутой механической системы за счёт внутренних сил
	Свечение жидкости в тонких диэлектрических каналох
	Взаимосвязь между квантовой и классической механикой
	Миллиметровые волны в медицине. Новый взгляд. ММВ терапия
	Магнитный двигатель
	Источник тепла на базе нососных агрегатов
