Начало раздела Производственные, любительские Радиолюбительские Авиамодельные, ракетомодельные Полезные, занимательные	Хитрости мастеру Электроника Физика Технологии Изобретения	Тайны космоса Тайны Земли Тайны Океана Хитрости Карта раздела
Использование материалов сайта разрешается при условии ссылки (для сайтов - гиперссылки)

ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2172989

СУХАЯ СМЕСЬ ДЛЯ ПРИГОТОВЛЕНИЯ НЕОРГАНИЧЕСКОГО
РАДИАЦИОННО- ЗАЩИТНОГО КОМПОЗИТА

Имя изобретателя: Павленко В.И.; Маракин О.А.; Бондаренко В.А.; Шевцов И.П.; Ефимов А.И.
Имя патентообладателя: Павленко Вячеслав Иванович; Маракин Олег Анатольевич; Бондаренко Владимир Анатольевич
Адрес для переписки: 308012, Белгород, ул. Костюкова, 36, кв.58, В.И. Павленко
Дата начала действия патента: 1997.05.12

Изобретение относится к атомной и медицинской промышленности, в частности, для изготовления радиационно-защитных камней, стен, перегородок и штукатурных растворов, предназначенных для биологической защиты персонала от источников рентгеновского и гамма-излучений. Сущность изобретения: бетонная смесь, содержащая цемент, тяжелые наполнители, пластифицирующую добавку и воду, в качестве тяжелого наполнителя содержит железорудный концентрат на основе магнетита с удельной поверхностью 1600-2000 см²/г и дополнительно баритовый наполнитель с удельной поверхностью 4500-5200 см²/г. Преимуществами заявленной бетонной смеси являются высокая плотность, высокие прочностные и радиационно-защитные показатели.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к атомной и медицинской промышленности, в частности, для изготовления радиационно-защитных камней, стен, перегородок и штукатурных растворов, предназначенных для биологической защиты персонала от источников рентгеновского и гамма-излучений.

Известна бетонная смесь следующего состава, мас.% [1]:

Цемент - 7 - 15

Крупный заполнитель (магнетит) - 44 - 74

Мелкий заполнитель (магнетит) - 15 - 37

Пластифицирующая добавка - 0.1 - 0.14

Вода - Остальное

Данная смесь является наиболее близкой к описываемой по технической сущности и достигаемому результату.

Недостатком этого решения является то, что получаемый материал имеет недостаточно высокие прочностные и радиационно-защитные показатели.

Известна и композиция, содержащая следующие компоненты, кг/м³ бетона [2]:

Цемент - 395

Баритовый наполнитель - 3152

Вода - 193

Указанная композиция обладает недостаточно высокими радиационно-защитными свойствами, имеет недостаточно высокую плотность и довольно низкую прочность.

Цель изобретения - повышение радиационно-защитных свойств и механических характеристик.

Поставленная цель достигается тем, что бетонная смесь, включающая цемент, тяжелые наполнители, пластифицирующую добавку и воду, в качестве тяжелого наполнителя содержит железорудный концентрат на основе магнетита с удельной поверхностью 1600-2000 см²/г и дополнительно баритовый наполнитель с удельной поверхностью 4500-5200 см²/г при следующем соотношении компонентов, мас.%:

Цемент - 11 - 15

Железорудный концентрат - 38 - 58

Баритовый наполнитель - 25 - 39

Пластификатор - 0.1 - 0.2

Вода - Oстальное

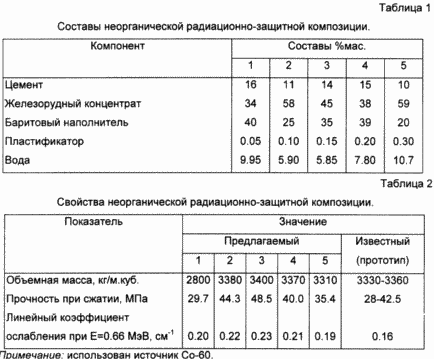

Примеры реализации изобретения представлены в табл. 1.

Свойства предлагаемых составов представлены в табл. 2.

Испытания образцов по определению прочности на сжатие проводились в соответствии с ГОСТ 10180-78. Объемная масса смесей определялась по ГОСТ 12730.1-78. Испытания радиационно-защитных свойств проводились на аттестованном Госстандартом РФ гамма-спектрометре (свидетельство N 470/6037-2).

Из приведенных данных следует, что бетонная смесь по предлагаемому изобретению имеет более высокие плотность, прочностные и радиационно-защитные показатели.

ИСТОЧНИКИ ИНФОРМАЦИИ

1. Комаровский А. Н. Строительство ядерных установок.- М.: Атомиздат, 1965, c. 30 (прототип).

2. Горчаков Г.И. Специальные строительные материалы для теплоэнергетического строительства.- М.: ГСИ, 1972, c. 181-182.

ФОРМУЛА ИЗОБРЕТЕНИЯ

Бетонная смесь для радиационной защиты, содержащая цемент, тяжелые наполнители, пластифицирующую добавку и воду, отличающаяся тем, что в смеси в качестве тяжелого наполнителя используют железорудный концентрат на основе магнетита с удельной поверхностью 1600 - 2000 см²/г и дополнительно баритовый наполнитель с удельной поверхностью 4500 - 5200 см²/г при следующем соотношении компонентов, мас.%:

Цемент - 11 - 15

Железорудный концентрат - 38 - 58

Баритовый наполнитель - 25 - 39

Пластификатор - 0,1 - 0,2

Вода - Остальноек

Версия для печати
Дата публикации 18.01.2007гг

НОВЫЕ СТАТЬИ И ПУБЛИКАЦИИ
	Технология изготовления универсальных муфт для бесварочного, безрезьбового, бесфлянцевого соединения отрезков труб в трубопроводах высокого давления (имеется видео)
	Технология очистки нефти и нефтепродуктов
	О возможности перемещения замкнутой механической системы за счёт внутренних сил
	Свечение жидкости в тонких диэлектрических каналох
	Взаимосвязь между квантовой и классической механикой
	Миллиметровые волны в медицине. Новый взгляд. ММВ терапия
	Магнитный двигатель
	Источник тепла на базе нососных агрегатов
