|
| Начало раздела Производственные, любительские Радиолюбительские Авиамодельные, ракетомодельные Полезные, занимательные | Хитрости мастеру Электроника Физика Технологии Изобретения | Тайны космоса Тайны Земли Тайны Океана Хитрости Карта раздела |   |
| Использование материалов сайта разрешается при условии ссылки (для сайтов - гиперссылки) | |||
Навигация: => | На главную/ Каталог патентов/ В раздел каталога/ Назад / |
|
ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2235079
ВЯЖУЩЕЕ ДЛЯ ИЗГОТОВЛЕНИЯ РАДИАЦИОННО-ЗАЩИТНЫХ СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ
Имя изобретателя: Королев Е.В. (RU); Болтышев С.А. (RU); Прошин А.П. (RU); Филиппов Г.А. (RU); Королева О.В.
Имя патентообладателя: Пензенская государственная архитектурно-строительная академия
Адрес для переписки: 440028, г.Пенза, ул. Г.Титова, 28, ПенГАСА, патентный отдел
Дата начала действия патента: 2001.11.30
Изобретение относится к составам серных вяжущих и может быть использовано для изготовления серного бетона, предназначенного для защиты от радиации, а и для заливки швов футеровки, аппаратуры и строительных конструкций, эксплуатирующихся в условиях воздействия ионизирующих излучений. Технический результат - повышение средней плотности и прочности вяжущего. Вяжущее для изготовления радиационно-защитных строительных материалов включает, мас.%: серу - 32,31...41,32; барит с удельной поверхностью 250 м2/кг - 57,74...67,21; добавку - смесь парафина, сажи и керосина в соотношении 1:1:1 по массе - 0,48...0,96.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к составам серных вяжущих и может быть использовано для изготовления серного бетона, предназначенного для защиты от радиации, а и для заливки швов футеровки, аппаратуры и строительных конструкций, эксплуатирующихся в условиях воздействия ионизирующих излучений.
Известно вяжущее (а.с. №1662983, С 04 В 28/36), включающее, мас.%:
Смесь кварцевых порошков с удельной
поверхностью 200 и 2000 см2/г
в соотношении 3:1 41...53
Тетрабром-п-крезол 2...4
Сера Остальное
Недостатком этого вяжущего является использование дорогостоящей и потенциально опасной для здоровья человека бромсодержащей органической добавки - тетрабром-п-крезол.
Наиболее близкое по своей технической сути и достигаемому результату является серное вяжущее (RU 2153714 С1, опубл. 27.07.2000), содержащее наполнитель из ультраосновной породы, кварцита или серпентанита, используемое для изготовления радиационно-защитных материалов.
Цель изобретения - повышение средней плотности и прочности вяжущего.
Поставленная цель достигается тем, что вяжущее, включающее серу и наполнитель, в качестве наполнителя содержит барит с удельной поверхностью 250 м2/кг и дополнительно добавку - смесь парафина, сажи и керосина в соотношении 1:1:1 по массе при следующем содержании компонентов, мас.%:
Сера 32, 31...41, 32
Указанный барит 57, 74...67, 21
Указанная добавка 0,48...0,96
Для приготовления вяжущего использовали техническую серу, соответствующую требованиям ГОСТ 127-76.
Применение в качестве наполнителя барита, имеющего среднюю плотность 4300 кг/м3 и удельную поверхность 250 м2/кг, позволяет повысить как среднюю плотность, так и прочность вяжущего.
Введение в состав вяжущего добавки, состоящей из нетоксичных веществ - парафина, сажи и керосина в соотношении 1:1:1 по массе позволяет увеличить подвижность смеси, прочность и защитные свойства вяжущего от действия нейтронного излучения.
Вяжущее готовят следующим образом. В расплавленную при температуре 150...160°С серу вводят отдозированные количества парафина, сажи и керосина, смесь перемешивают до получения однородной массы. Затем вводят нагретый до температуры 150...160°С барит и смесь вновь тщательно перемешивают, 5...10 минут выдерживают при температуре 150...160°С и укладывают в нагретые металлические формы. После охлаждения в течение 30...40 минут формы подвергают распалубке.

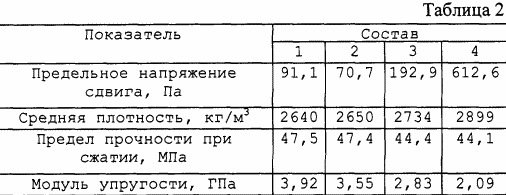

Составы предлагаемого вяжущего приведены в табл.1, а его свойства - в табл.2.
Как видно из табл.2, предлагаемое вяжущее обладает реологическими свойствами литьевых и подвижных смесей, высокой средней плотностью и более высоким (в 1,38...1,45 раза) пределом прочности при сжатии.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Вяжущее для изготовления радиационно-защитных строительных материалов, включающее серу и наполнитель, отличающееся тем, что оно содержит в качестве наполнителя барит с удельной поверхностью 250 м2/кг и дополнительно добавку – смесь парафина, сажи и керосина в соотношении 1:1:1 по массе при следующем соотношении компонентов, маc.%:
Сера 32,31-41,32
Указанный барит 57,74-67,21
Указанная добавка 0,48-0,96
Версия для печати
Дата публикации 18.01.2007гг
Created/Updated: 25.05.2018
Якщо ви вважаєте ці поради українською корисними, можете підтримати автора і, звичайно, отримуйте задоволення! ☕
Шановні, якщо ви хочете додати, відредагувати, виділити кольором надішліть повідомлення через форму контакту.
