Начало раздела Производственные, любительские Радиолюбительские Авиамодельные, ракетомодельные Полезные, занимательные	Хитрости мастеру Электроника Физика Технологии Изобретения	Тайны космоса Тайны Земли Тайны Океана Хитрости Карта раздела
Использование материалов сайта разрешается при условии ссылки (для сайтов - гиперссылки)

ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2052411

СТРОИТЕЛЬНАЯ КОМПОЗИЦИЯ

Имя изобретателя: Карцев Юрий Петрович; Миротворцев Игорь Игоревич
Имя патентообладателя: Карцев Юрий Петрович; Миротворцев Игорь Игоревич
Адрес для переписки:
Дата начала действия патента: 1993.04.14

Использование: для защитного покрытия ограждающих конструкций, зданий и сооружений. Сущность изобретения: в качестве загустителя композиция содержит акрилатную эмульсию и гипан при следующем соотношении компонентов, мас.%: латекс бутадиенстирольный 6 - 20; акрилатная эмульсия 8 - 25; гипан 0,1 - 1,8; минеральный наполнитель 4 - 80; вода - остальное. Строительная композиция в качестве противоморозной добавки содержит мочевину в пропорции от 20 до 80 г на 1 кг композиции. Предложенный состав обладает широкой областью применения и пригоден для проведения работ и для длительного хранения при отрицательных температурах.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к области строительства и может быть использовано для защитного покрытия ограждающих конструкций зданий и сооружений: стен и кровель, выполненных из различных материалов, а и в качестве мастики для приклейки линолеума и паркета к различным подложкам.

Известна композиция для отделочных работ, содержащая бутадиенстирольный латекс натриевую соль карбоксиметилцеллюлозы, мел, известняковую муку, пигмент, титановые белила, воду и кремнийорганические соединения, в качестве которых применен полиэтиленгидроксисилоксан, и молотая порода аргилито-менилитовых сланцев [1]

Эту композицию отличают многокомпонентность, большая трудоемкость изготовления, дефицитность и дороговизна входящих в нее материалов. Кроме того, кремнийорганические соединения находят ограниченное применение ввиду их токсичности.

Известная защитно-декоративная композиция содержит латекс, загуститель, наполнитель и воду [2] В качестве наполнителя используют пластмассовую крошку. Кроме того, этот состав содержит в небольших количествах (1-5 мас.) полиакриламид.

Эта композиция обладает низкой атмосферостойкостью и поэтому для отделки наружных поверхностей здания непригодна.

Наиболее близким по технической сущности к достигаемому результату является защитно-декоративное покрытие фасадов зданий, содержащее бутадиенстирольный латекс, казеиновый клей, минеральный наполнитель и воду, причем в качестве минерального наполнителя применяется кирпичный бой, бой ячеистого бетона или ракушечника фракций 0,31-3,0 мм и 0,01-0,3 мм и карбонат магния или кальция [3]

Недостатком этой композиции является высокая водопроницаемость покрытия при относительно низкой морозо-и атмосферостойкости.

Задачей изобретения является расширение диапазона температур, при которых можно работать с композицией, а и расширение области его применения.

Эта задача решается тем, что в качестве загустителя композиция содержит акрилатную эмульсию и гипан в следующих соотношениях, мас. Латекс бутадиен- стирольный 6-20 Акрилатная эмульсия 8-25 Гипан 0,1-1,8 Минеральный наполнитель 41-80 Вода Остальное

Кроме того, в композицию может быть введена в качестве противоморозной добавки мочевина в пропорции от 20 до 80 г на 1 кг композиции.

Сопоставительный анализ заявленной композиции с прототипом показывает, что она отличается, во-первых, применением в качестве стабилизатора системы (а не только латекса) гипана, а, во-вторых, процентным соотношением компонентов, образующих композицию, что позволяет сделать вывод о ее новизне. Стабилизирующая способность гипана в заявленном составе достаточно высока, что дает возможность использовать латекс без дополнительной его стабилизации.

Сравнение заявленной композиции с аналогичными по назначению защитными покрытиями зданий показывает, что предложенный состав обладает более широкой областью применения и пригоден для проведения работ и для длительного хранения при отрицательных температурах, т.е. превышает известный уровень.

Состав готовится в смесителе, например, лопастном, в который загружаются латекс, акрилатная эмульсия и гипан, перемешиваются и туда же в процессе перемешивания подается наполнитель в соответствии с дозировкой. Смесь обрабатывается в высокооборотном смесителе в течение 2 мин, а если смеситель низкооборотный (например, бетономешалка) 4-5 мин. Температурные условия при перемешивании лежат в диапазоне от 5 до 60^оС, т.е. этот процесс можно проводить в комфортных для рабочего условиях.

Если предстоит работать с композицией при отрицательных температурах воздуха, в ее состав вводят в качестве противоморозной добавки мочевину в пропорции от 20 до 80 г на 1 кг композиции.

В исходном состоянии гипан и акрилатная эмульсия представляют собой жидкость, а мочевину разводят в воде при температуре от 10^оС и выше. Мочевину можно вводить в водный раствор гипана при температуре 10-15^оС и выше при перемешивании.

В качестве наполнителя могут быть использованы отходы минерального сырья фракции 0-2,5 мм бой кирпича, газосиликата, керамической плитки, дробленный гранит, щебень и т.п.

Введенный в композицию гипан выступает в качестве стабилизатора латекса и системы в целом. Кроме того, он способствует повышению водоудержания состава.

Введение в композицию мочевины позволяет хранить приготовленный состав и использовать его при температурах от минус 15^оС без ухудшения свойств, а введение в состав акрилатной эмульсии улучшает адгезию композиции к защищаемым материалам и создает упрочненную защитную пленку на поверхности покрытия. Сочетание акрилатной эмульсии и бутадиенстирольного латекса позволяет сохранить эластичность покрытия при лучшей адгезии, а и увеличить прочность и твердость покрытия и повысить его стойкость к старению. Эти качества дают возможность применять предложенное защитное покрытие для облицовки емкостей для хранения слабо агрессивных сред. Композицию можно наносить в качестве дополнительной защиты на кровельные материалы покрытий зданий и сооружений, так как такая защита повышает атмосферостойкость и срок службы, например, рулонных кровель.

Латекс может быть применен не только бутадиенстирольный, он может быть стабилизированный или не получивший дополнительной стабилизации.

Адгезионные свойства защитного покрытия позволяют использовать его в качестве мастики для приклейки линолеума и паркета к различным основаниям от метлахской плитки, характеризующейся плотной стекловидной поверхностью, до гипсовых стяжек, предрасположенных к образованию на их поверхности дисперсного пылевидного слоя.

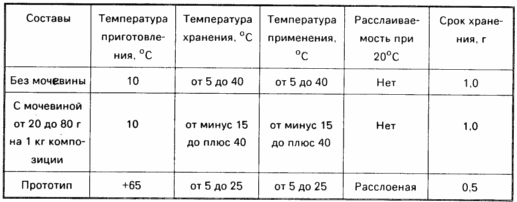

Гипан в предлагаемой композиции позволяет, во-первых, отказаться от подогрева воды для приготовления раствора клея (см. таблицу) и, во-вторых, повысить предельную положительную температуру композиции при хранении, транспортировке и применении.

Следует отметить, что сами по себе отдельно взятые компоненты теряют свои свойства при замерзании, однако, композиция, полученная в результате перемешивания, после оттаивания свои качества сохраняет.

Готовый состав может быть использован в течении 1 г.

ФОРМУЛА ИЗОБРЕТЕНИЯ

1. СТРОИТЕЛЬНАЯ КОМПОЗИЦИЯ для защиты фасадов зданий, содержащая бутадиенстирольный латекс, минеральный наполнитель, воду и загуститель, отличающаяся тем, что в качестве загустителя композиция содержит акрилатную эмульсию и гипан при следующем соотношении компонентов, мас.%:

Бутадиенстирольный латекс - 6 - 20

Акрилатная эмульсия - 8 - 25

Гипан - 0,1 - 1,8

Минеральный наполнитель - 4 - 80

Вода - Остальное

2. Композиция по п. 1, отличающаяся тем, что она содержит в качестве противоморозной добавки мочевину в пропорции 20 - 80 г на 1 кг композиции.

Версия для печати
Дата публикации 06.04.2007гг

НОВЫЕ СТАТЬИ И ПУБЛИКАЦИИ
	Технология изготовления универсальных муфт для бесварочного, безрезьбового, бесфлянцевого соединения отрезков труб в трубопроводах высокого давления (имеется видео)
	Технология очистки нефти и нефтепродуктов
	О возможности перемещения замкнутой механической системы за счёт внутренних сил
	Свечение жидкости в тонких диэлектрических каналох
	Взаимосвязь между квантовой и классической механикой
	Миллиметровые волны в медицине. Новый взгляд. ММВ терапия
	Магнитный двигатель
	Источник тепла на базе нососных агрегатов
