Начало раздела Производственные, любительские Радиолюбительские Авиамодельные, ракетомодельные Полезные, занимательные	Хитрости мастеру Электроника Физика Технологии Изобретения	Тайны космоса Тайны Земли Тайны Океана Хитрости Карта раздела
Использование материалов сайта разрешается при условии ссылки (для сайтов - гиперссылки)

ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2219140

МРАМОРНАЯ КОМПОЗИЦИЯ ДЛЯ ОТДЕЛОЧНЫХ РАБОТ

Имя изобретателя: Иванюк Виктор Иванович; Верниковский Олег Казимирович
Имя патентообладателя: Иванюк Виктор Иванович; Верниковский Олег Казимирович
Адрес для переписки: 236000, г.Калининград, Советский пр., 1, Технический университет, патентный отдел
Дата начала действия патента: 2000.02.11

Изобретение относится к области строительства, а более конкретно к строительным композициям, применяемым при внутренней и внешней отделке зданий промышленного и гражданского назначения. Предлагается в композицию на основе минеральных наполнителей и полимерного связующего ввести пластификатор, консервант, антикоагулянт для водных дисперсий и закрепитель. В качестве минеральных наполнителей композиция содержит следующие компоненты, мас.%:

• Мраморная мука - 35-37
• Доломитовая мука - 3,5-4,5
• Мраморная крошка - 20-22
• Песок кварцевый - 15-25

В качестве полимерной составляющей предлагается использовать две дисперсии, мас.%:

• Поливиниловая дисперсия, MDP-50 - 10-12
• Дисперсия акриловая А-6000 - 3,5-4,5

Предлагаемое консервирующее вещество для водяных дисперсий - косид Т230, является антисептиком и добавляется в композицию в количестве 0,1-0,3%. Применяют 25%-ный водный раствор аммиака и вводят его в количестве 0,06-0,08%. В качестве пластификатора добавляют метилцеллюлозу в количестве 0,4-0,6%. Достигается получение строительной композиции, обладающей повышенной пластичностью, улучшенной адгезией и не поражаемой грибком.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к области строительства, а более конкретно к строительным композициям, применяемым при внутренней и внешней отделке зданий промышленного и гражданского назначения.

Известна композиция для покрытия поверхностей зданий (заявка 96113788/04 от 08.07.96 г., МПК С 04 В 26/04, опубл. 27.10.98 г., БИ 30), включающая природный наполнитель (крошка мраморная), сополимерное связующее (эмульсия акриловая) и замедлитель полимеризации (ацетон) при следующем соотношении компонентов, мас.%:

• Мраморная крошка - 89 - 90
• Эмульсия акриловая - 7,5 - 8,0
• Ацетон технический - 2,0 - 3,5

Описанная композиция имеет недостаточную адгезию, кроме того, изделие, покрытое этой композицией, может поражаться грибком.

Известна мраморная композиция для отделочных работ (заявка 95118894/04, МПК С 04 В 26/06, опубл. 20.10.97 г., БИ 29), включающая мраморный минеральный наполнитель и сополимерное связующее при следующем соотношении компонентов, мас.%:

• Крошка мраморная - 83 - 90
• Эмульсия акриловая - 10 - 17

Недостатком вышеописанной композиции является ее невысокая пластичность и адгезия, большая вероятность поражения грибком при хранении композиции и обработанных поверхностей.

Наполнители:

• песок крупный, или гранитный отсев, или крошка мраморная фр. 0,63 - 5,0 мм - 25 - 40
• Песок строительный 0,1 - 1,25 мм - 18 - 35
• Каолин - 6 - 15
• Карбоксиметилцеллюлоза или гидроксиэтилцеллюлоза - 0,05 - 0,4
• Пигменты, например диоксид титана или др. - 0,1 - 8,0
• Хлорпарафин - 0,4 - 1,0
• Маслорастворимые полиэтиленгликолевые эфиры алкилфенолов - 0,04 - 0,1
• Микрокремнезем (аэросил) - 0,03 - 0,1
• Вода - Остальное

Описанный состав для покрытия фасадов обладает недостаточной прочностью при ударе, а и обладает невысокими декоративными качествами, кроме того, в описанном составе большая доля летучих веществ.

При создании изобретения ставилась задача получить строительную композицию, обладающую повышенной прочностью при ударе, а и повысить декоративные качества и сделать композицию экологически более чистой за счет уменьшения доли летучих веществ.

Это достигается тем, что в композицию на основе минеральных наполнителей, связующего на основе синтетических латексов, консерванта, пигмента, воды вводят дополнительно аммиак в качестве закрепителя, метилцеллюлозу в качестве пластификатора. В качестве минеральных наполнителей композиция содержит следующие компоненты, мас.%:

• Мраморная мука - 35 - 37
• Доломитовая мука - 3,5 - 4,5
• Мраморная крошка - 20 - 22
• Песок кварцевый - 15 - 25

В качестве полимерной составляющей предлагается использовать две дисперсии, мас.%:

• Поливиниловая дисперсия, MDP-50 - 10 - 12
• Дисперсия акриловая А-6000 - 3,5 - 4,5

Предлагаемое консервирующее вещество для водяных дисперсий - кокид Т230, является антисептиком и добавляется в композицию в количестве 0,1-0,3%. Применяют 25%-ный водный раствор аммиака и вводят его в количестве 0,06-0,08%. В качестве пластификатора добавляют метилцеллюлозу в количестве 0,4-0,6%.

В результате использования смеси минеральных наполнителей композиция приобретает улучшенные механические свойства, а и декоративный эффект. Так песок кварцевый (фракция до 0,4 мм), использованный в качестве дополнительного наполнителя, придает композиции прочность, плотность, морозостойкость. Доломитовая мука выступает как наполнитель, повышающий адгезию композиции. Смесь мраморной крошки (фр. 0,5-1,0 мм и 2,0-2,5 мм в равных долях) придает поверхности рельефность и создает световой эффект. Водный 25%-ный раствор аммиака используется как закрепитель и отвердитель. Метилцеллюлоза применена в качестве пластификатора, увеличение количественного содержания ее в композиции повлияло на механические свойства. Композиция получается очень пластичной и более экологически чистой, чем в прототипе, так как количество примененных летучих веществ уменьшено.

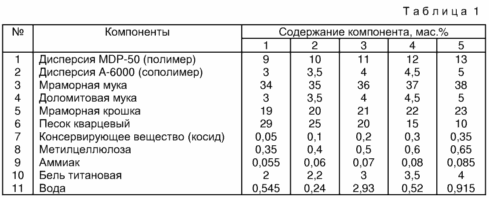

В приведенной таблице 1 указаны конкретные примеры составов композиций, которые были использованы для изучения их свойств.

Как видно из таблицы 1 в графах 1 и 5 выбраны количественные значения компонентов, которые выходят за рамки заявленных в формуле изобретения, а в графах 2, 3 и 4 количественные значения компонентов соответствуют заявленным в формуле изобретения.

Конкретный пример осуществления способа получения предлагаемой композиции.

Для получения композиции вначале готовят смесь жидких составляющих:

дисперсии MDP-50 - 9 мас.%, дисперсии А6000 - 3 мас.%, консерванта - 0,1 мас. %. В полученную смесь добавляют минеральные наполнители, перемешивая, в следующей последовательности: мраморную крошку - 18 мас.%, песок - 17 мас.%, мраморную муку - 32 мас.%, доломитовую муку - 3 мас.%. После чего вводят пластификатор - метилцеллюллозу 0,4 мас.%. После перемешивания добавляют пигмент - бель титановую - 2,5 мас.%, раствор 25%-ный аммиака - 0,006 мас.% и доливают воды 0,2 мас.%. Окончательно перемешивают весь состав в течение 10 мин до достижения полной однородности смеси.

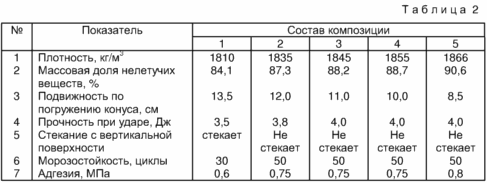

В таблице 2 приведены механические свойства полученных композиций, представленных в таблице 1.

Как видно из таблицы 2 механические и технологические свойства составов, представленных в гр. 2, 3, 4 более приемлемы в качестве потребительских свойств композиций. Так прочность при ударе предлагаемой композиции увеличилась по сравнению с прототипом на 15-20%. Композиция более экологически чистая, т.к. количество летучих составляющих уменьшилось на 10%.

ФОРМУЛА ИЗОБРЕТЕНИЯ

1. Мраморная композиция для отделочных работ, содержащая мраморную крошку в качестве наполнителя и акриловое связующее, отличающаяся тем, что она содержит в качестве акрилового связующего дисперсию акриловую сополимерную А-6000 и дополнительно она содержит в качестве связующего дисперсию поливинилацетата MDP-50, в качестве наполнителей - мраморную муку, доломитовую муку и песок кварцевый, консервант с антисептическими свойствами, бель титановую в качестве пигмента, метилцеллюлозу в качестве пластификатора, 25%-ный водный раствор аммиака и воду при следующем содержании компонентов, мас.%:

Дисперсия поливинилацетата MDP-50 10-12

Дисперсия акриловая сополимерная А-6000 3,5-4,5

Мраморная мука 35-37

Доломитовая мука 3,5-4,5

Мраморная крошка 20-22

Песок кварцевый 15-25

Консервант-антисептик 0,1-0,3

Метилцеллюлоза 0,4-0,6

Аммиак (25%-ный водный раствор) 0,06-0,08

Пигмент 2,2-3,5

Вода Остальное

2. Композиция по п.1, отличающаяся тем, что в качестве наполнителя она содержит смесь мраморной крошки двух фракций в равных долях (0,5-1,0 мм и 2,0-2,5мм).

Версия для печати
Дата публикации 06.04.2007гг

НОВЫЕ СТАТЬИ И ПУБЛИКАЦИИ
	Технология изготовления универсальных муфт для бесварочного, безрезьбового, бесфлянцевого соединения отрезков труб в трубопроводах высокого давления (имеется видео)
	Технология очистки нефти и нефтепродуктов
	О возможности перемещения замкнутой механической системы за счёт внутренних сил
	Свечение жидкости в тонких диэлектрических каналох
	Взаимосвязь между квантовой и классической механикой
	Миллиметровые волны в медицине. Новый взгляд. ММВ терапия
	Магнитный двигатель
	Источник тепла на базе нососных агрегатов
