Начало раздела Производственные, любительские Радиолюбительские Авиамодельные, ракетомодельные Полезные, занимательные | Хитрости мастеру Электроника Физика Технологии Изобретения | Тайны космоса Тайны Земли Тайны Океана Хитрости Карта раздела | |
Использование материалов сайта разрешается при условии ссылки (для сайтов - гиперссылки) |
Навигация: => | На главную/ Каталог патентов/ В раздел каталога/ Назад / |
ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2108308
ВЯЖУЩЕЕ
Имя изобретателя: Изотов В.С.; Гордеев В.Ф.; Хевсуриани П.М.; Калашников В.Н.; Будиловский Л.И.; Изотова О.В.; Гордеева И.В.
Имя патентообладателя: Товарищество с ограниченной ответственностью "МНПВП Прогресс"
Адрес для переписки:
Дата начала действия патента: 1996.06.07
Изобретение относится к составам вяжущих и может быть использовано при изготовлении кладочных, штукатурных растворов, а и при изготовлении бетонных и железобетонных изделий. Вяжущее содержит, мас.%: известь 25 - 35; гипс полуводный 4 - 25; термообработанную при 150 - 180oС в течение 1,5 - 2 ч цеолитсодержащую породу. Вяжущее обеспечивает сроки схватывания - начало 50 - 70 мин, конец 150 - 180 мин, водостойкостью, 0,94 - 0,95; прочность через 28 суток 24 - 37 МПа; прочность после пропаривания 18 - 24 МПа.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к составу вяжущих и может быть использовано при изготовлении кладочных, штукатурных растворов, а и при изготовлении бетонных и железобетонных изделий.
Известно вяжущее, содержащее цеолитовую породу клиноптилолитового состава, туф и известь [1].
Наиболее близким из аналогов по технической сущности и достигаемому результату является вяжущее, содержащее, мас.%: известь 20, цеолитовую породу, пропитанную раствором сульфата аммония и термообработанную при 400-600oC 73-77, фосфогипс 3-7 [2].
Решаемая задача - получение вяжущего с повышенной водостойкостью, ускоренными сроками схватывания и достаточно высокой прочностью.
Задача решается тем, что вяжущее, включающее известь, гипс и термообработанную
цеолитсодержащую породу, содержит гипс полуводный и термообработанную при 150-180oC
в течение 1,5-2 ч. цеолитсодержащую породу при следующем соотношении компонентов, мас.%:
Известь - 25-35
Гипс полуводный - 4-25
Указанная цеолитсодержащая порода - 51-71
Причем цеолитсодержащая порода имеет следующий химический состав, мас.%: Al2O32-5;
Fe2O3 0,5-1,5; FeO 0,02-0,04; CaO 15,3-17,3; MgO 0,7-0,75; R2O 1-1,1; SiO2 остальное.
Пример
Для изготовления вяжущего используют известь негашеную по ГОСТ 9179-70 1-го сорта (содержание
свободной CaO 85%); цеолитсодержащую породу следующего химического состава, мас.%: Al2O35, Fe2O3 0,5-1,5; FeO 0,4; CaO 17,3; MgO 0,75; R2O 1-1,1; SiO2 остальное; гипс полуводный
по ГОСТ 125-70, тонкость помола - остаток на сите 0,2 - не более 15%.
Вяжущее готовят путем предварительной термообработки в течение 2 ч. при 150oC цеолитсодержащей породы с последующей загрузкой ее совместно с известью и гипсом полуводным в шаровую вибромельницу, где осуществляют их совместный помол до удельной поверхности 3500 см2/г. Готовое вяжущее затаривают в мешки и отправляют потребителю.

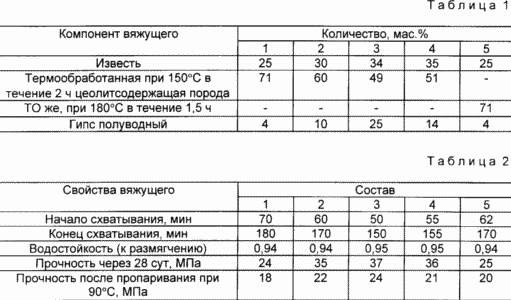

Из вяжущего и воды готовят тесто и формуют образцы, которые подвергают испытаниям. Составы вяжущего и результаты испытаний приведены в табл. 1 и 2.
Результаты испытаний, приведенные в табл. 2, показывают целесообразность использования предложенного вяжущего для кладочных, штукатурных растворов и для изготовления бетона. Вяжущее имеет повышенную водостойкость, достаточную прочность и ускоренные сроки схватывания.
ФОРМУЛА ИЗОБРЕТЕНИЯ
1. Вяжущее, включающее известь, гипс и термообработанную цеолитсодержащую
породу, отличающееся тем, что оно содержит гипс полуводный и термообработанную при 150 -
180oС в течение 1,5 - 2 ч цеолитсодержащую породу при следующем соотношении
компонентов, мас.%:
Известь - 25 - 35
Гипс полуводный - 4 - 25
Указанная цеолитсодержащая порода - Остальное
2. Вяжущее по п.1, отличающееся тем, что цеолитсодержащая порода имеет следующий
химический состав, мас.%:
Al2O3 - 2 - 5
Fe2O3 - 0,5 - 1,5
FeO - 0,02 - 0,04
CaO - 15,3 - 17,3
MgO - 0,7 - 0,75
R2O - 1 - 1,1
SiO2 - Остальное
Версия для печати
Дата публикации 17.01.2007гг
Created/Updated: 25.05.2018
☕ Якщо ви вважаєте ці поради українською корисними, можете підтримати автора і, звичайно, отримуйте задоволення!
📩 Шановні, якщо хочете додати або відредагувати, надішліть повідомлення через форму контакту.
