Начало раздела Производственные, любительские Радиолюбительские Авиамодельные, ракетомодельные Полезные, занимательные	Хитрости мастеру Электроника Физика Технологии Изобретения	Тайны космоса Тайны Земли Тайны Океана Хитрости Карта раздела
Использование материалов сайта разрешается при условии ссылки (для сайтов - гиперссылки)

ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2289551

ВЯЖУЩЕЕ

Имя изобретателя: Гатауллин Руслан Фаритович (RU); Хабибуллина Наиля Равилевна (RU); Рахимов Равиль Зуфарович (RU); Рахимов Марат Муллахмедович
Имя патентообладателя: Федеральное государственное образовательное учреждение высшего профессионального образования "Казанский государственный архитектурно-строительный университет" (ФГОУ ВПО КГАСУ)
Адрес для переписки: 420043, г.Казань, ул. Зеленая, 1, КГАСУ, ПИО
Дата начала действия патента: 2005.08.09

Изобретение относится к составам шлакощелочных вяжущих и может быть использовано в промышленности строительных материалов для изготовления растворов и бетонов различного назначения. Технический результат - повышение прочности при сжатии и снижение себестоимости шлакощелочных вяжущих. Вяжущее, включающее гранулированный доменный шлак, соду кальцинированную техническую и кремнеземистую добавку, содержит в качестве кремнеземистой добавки микрокремнезем конденсированный при следующем соотношении компонентов, мас.%: гранулированный доменный шлак - 92,3-95,2, микрокремнезем конденсированный - 1,3-4,6, сода кальцинированная техническая в пересчете на сухое вещество - 3,1-3,5.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к шлакощелочным вяжущим и может быть использовано в промышленности строительных материалов для изготовления растворов и бетонов различного назначения.

Известно вяжущее, содержащее гранулированный доменный шлак и щелочной компонент - соду кальцинированную (Щелочные и щелочнощелочноземельные гидравлические вяжущие и бетоны / Под ред. Глуховского В.Д. - Киев.: Вища школа. - 1979. - 281 с.).

Недостатком такого вида вяжущего является низкая прочность при сжатии.

Наиболее близким к изобретению является шлакощелочное вяжущее, содержащее в качестве кремнеземистой добавки пыль производства ферросилиция с удельной поверхностью 500-550 м²/кг. В качестве щелочного компонента вяжущее содержит смесь соды кальцинированной и едкого натра (А.С. 1615161 С 04 В 7/153. Королев В.А., Кузнецов А.Ф., Петрунько В.К., Власенко В.Г., Шестаков В.И. Шлакощелочное вяжущее. Опубл. 23.12.90, бюл. №47).

Недостатком данного вяжущего является повышенный расход кремнеземистой добавки (15-25%) из-за ее низкой удельной поверхности. Кроме того, недостатком данного вяжущего является использование в составе щелочного компонента едкого натра, что повышает стоимость вяжущего.

Изобретение направлено на повышение прочности вяжущего при сжатии.

Результат достигается тем, что вяжущее, содержащее гранулированный доменный шлак, соду кальцинированную техническую и кремнеземистую добавку, согласно изобретения содержит в качестве кремнеземистой добавки - микрокремнезем конденсированный с удельной поверхностью 15000-25000 м² /кг, при следующем соотношении компонентов, мас.%:

В качестве алюмосиликатной составляющей шлакощелочного вяжущего могут применяться гранулированные доменные шлаки, соответствующие ГОСТ 3476-74 "Шлаки доменные и электротермофосфорные гранулированные для производства цементов". Для изготовления образцов использовали доменный гранулированный шлак Орско-Халиловского металлургического комбината. Химический состав шлака представлен в табл. 1.

Для затворения шлакощелочных вяжущих использовали раствор соды кальцинированной технической, соответствующей ГОСТ 5100-85, производства Стерлитамакского АО "Сода" плотностью 1150 кг/м.

Микрокремнезем конденсированный (ТУ 5743-048-02495332-96) с удельной поверхностью 15000-25000 м/кг - производства Челябинского электрометаллургического комбината.

Образцы для испытания готовили следующим образом. Предварительно высушенный до влажности не более 1% доменный гранулированный шлак подвергали помолу до удельной поверхности 280-320м² /кг. Размолотый шлак тщательно смешивали с добавкой микрокремнезема и затворяли водным раствором соды кальцинированной. При этом соотношение компонентов принимают следующим, мас.%:

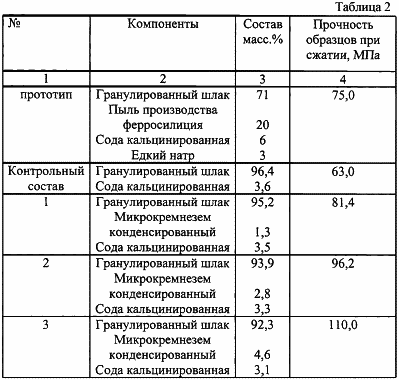

Образцы изготавливали из теста нормальной густоты в соответствии с требованиями ГОСТ 310.3-76 ^* . Прочность образцов шлакощелочного вяжущего определяется после тепловлажностной обработки по режиму 3+6+3 ч при температуре изотермического прогрева 95±5°С. Результаты испытаний предложенных вяжущих представлены в табл.2.

Из приведенных данных следует, что введение микрокремнезема, конденсированного в количестве до 4,6%, приводит к увеличению прочности шлакощелочного вяжущего до 110,0 МПа. При введении добавки в количестве, превышающем 4,6%, прочность вяжущего падает.

Таким образом, добавка микрокремнезема способствует повышению прочности шлакощелочного вяжущего. Кроме того, отсутствие в составе щелочного компонента дорогостоящего едкого натра позволит снизить стоимость полученного вяжущего.

ФОРМУЛА ИЗОБРЕТЕНИЯ

Вяжущее, включающее гранулированный доменный шлак, соду кальцинированную техническую и кремнеземистую добавку, отличающееся тем, что содержит в качестве кремнеземистой добавки микрокремнезем конденсированный при следующем соотношении компонентов, мас.%:

Версия для печати
Дата публикации 17.01.2007гг

НОВЫЕ СТАТЬИ И ПУБЛИКАЦИИ
	Технология изготовления универсальных муфт для бесварочного, безрезьбового, бесфлянцевого соединения отрезков труб в трубопроводах высокого давления (имеется видео)
	Технология очистки нефти и нефтепродуктов
	О возможности перемещения замкнутой механической системы за счёт внутренних сил
	Свечение жидкости в тонких диэлектрических каналох
	Взаимосвязь между квантовой и классической механикой
	Миллиметровые волны в медицине. Новый взгляд. ММВ терапия
	Магнитный двигатель
	Источник тепла на базе нососных агрегатов
