Схема подключения различных устройств через
порт принтера(LPT)
LPT порт компьютера используется для управления принтером. Его можно с успехом использовать для управления каким либо устройством.
Для пояснения работы используем схему управления восьми светодиодами.
Как известно LPT порт состоит из 25 выводов. В работе данной схемы все 25 выводов использовать необязательно. Достаточно использовать восемь выводов для управления светодиодами. Схема подключения показана ниже.
 | 2 D0 |
Резисторы сопротивлением 470 Ом. Светодиоды нужно использовать с небольшим током потребления.
Пример управляющей программы вы можете скачать здесь. Программа работает в системе MS-DOS. Работает так же в Borland Pascal 7.0 code при разгрузке в компилируемую программу.
Program
lpt1_output;
Uses Dos;
Var
addr:word;
data:byte;
e:integer;
Begin
addr:=MemW[$0040:$0008];
Val(ParamStr(1),data,e);
Port[addr]:=data;
End.

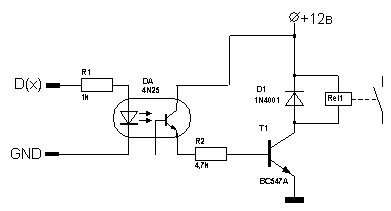

Помимо управления светодиодами, можно управлять и электромагнитным реле, предварительно подключив его через ниже показанную схему.
Внимание!
При неосторожных экспериментах LPT порт может быть поврежден, что приведёт к замене материнской платы компьютера. Поэтому экспериментируя, используйте недорогой компьютер и будьте очень внимательны.Дата публикации 19.04.2003гг.
