Электрошокер
Варианты схем: => 1 | 2 | 3 | 4 | 5 | 6
Электрошокер - это устройство для индивидуальной самозащиты от недоброжелателей, путем поражения электрическим током большой напряженности.

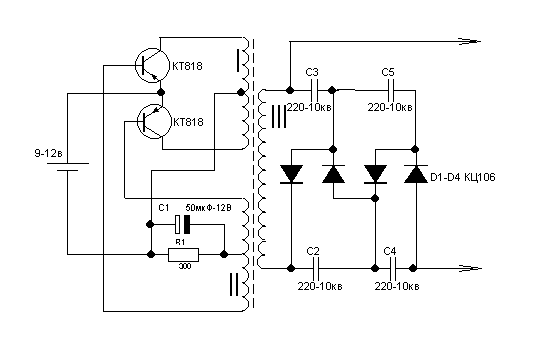

Детали
- VT1,VT2 - КТ818Б КТ816
- VD1,VD2 - КЦ106В...Г
- Т1
мотается:
| по 6 витков диам. 0,5-0,8;
|| - по 5-8 тыс. 0,15-0,25;
||| - по 24 витка диам. 0,5-0,8.
Трансформатор наматывается виток к витку на ферритовом стержне диаметром 8 мм, длиной 50 мм. Между каждым слоем прокладывается слой фторопласта.

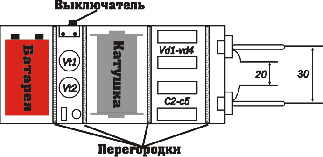

Внешний вид электрошокера
С наружной части под электродами, распологаются небольшие "усики" из латуни, для уменьшения расстояния между электродами - разряд образуется между ними. Расстояние между электродами - 30 мм, а длина короны - 20 мм.
Внимание!
При
работе с прибором не забывайте о
правилах техники безопасности!
