ПРОСТОЙ ДЕТЕКТОР ЛЖИ
Простой детектор лжи, который изображён на рис. 1, может быть невероятно полезен, когда вы хотите узнать, говорит ли кто-то действительно Вам правду. Это не такое сложное устройство как те что используют профессионалы, но оно работает. Устройство работает, измеряя сопротивление кожи, которое понижается, когда человек лжет.

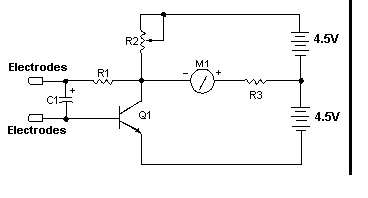

Рис. 1. Простая схема детектора лжи
Детали
| R1 | 33 кОм 1/4W Резистор |
| R2 | Переменный резистор 5 кОм |
| R3 | 1.5кОм 1/4W Резистор |
| C1 | 1uF 16V Электролитический конденсатор |
| Q1 | 2N3565 Транзистор N-P-N-СТРУКТУРЫ |
| M1 | 0-1 мА аналоговый амперметр |
Примечания
1. Электроды могут быть скрепками крокодилов (хотя они могут быть болезненны).
2. Чтобы использовать устройство, приложите электроды к задней части руки, приблизительно на расстоянии
1 дюйм. Задайте вопросы. Вы узнаете, что человек лжет, когда показы амперметра изменяться.
Дата публикации 24.11.2004гг.
