Плазменно - импульсный способ восстановления кинескопов
Смотри так же: |
Радиодетали, как и все в этом мире, подвержены старению. Этот процесс относится и к кинескопам. В кинескопе, во время его длительной эксплуатации, на катоде образуется шлак, удалить его традиционным способом при помощи искрового разряда очень непросто.

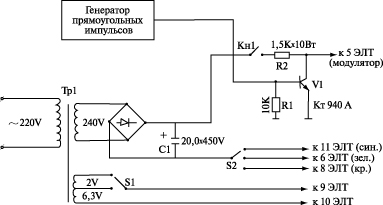

Приведенная здесь схема позволяет более эффективно справится с этой проблемой. В этом технологическом решении использован плазменно-импульсный метод восстановления кинескопа.
Схема работает следующим образом
На катод трубки, относительно модулятора, подаются короткие импульсы напряжения частотой 2 кГц, скважностью типа меандр, амплитудой 300В. Напряжение на накале кинескопа при восстановлении составляет сначала около 8V (примерно 5 пачек импульсов), затем - 6.3V ( около 5-6 пачек импульсов по 3 сек.) Процесс можно наблюдать через горловину кинескопа (образуется красно-желтое свечение в зоне катод-модулятор восстанавливаемой пушки). Мною этот метод восстановления успешно проверен, эффективен в большинстве случаях восстановления.
Внимание!
При
работе с прибором не забывайте о
правилах техники безопасности!
