Схема частотомера- цифровой шкалы на PIC-16F842
Смотри так же: |
Технические характеристики:
Максимальная измеряемая частота
.………………50 мгц
Максимальное разрешение
измеряемой частоты…10 Гц,
Чувствительность по входу………………………….250
мВ
Напряжение питания
………………………………. 8…12 В,
Потребляемый ток…………………………………..
35 мА,

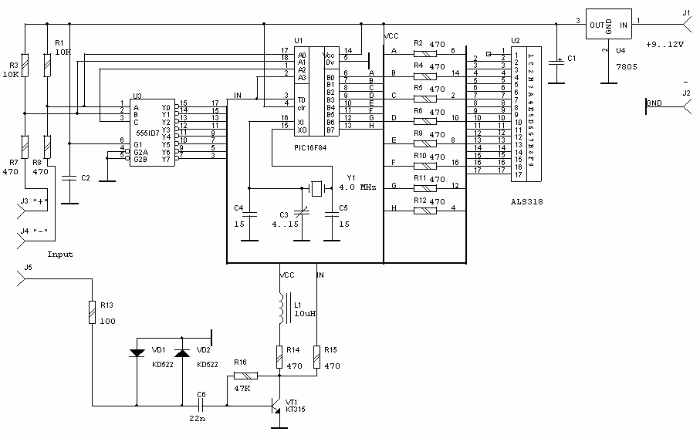

Принципиальная схема частотомера - цифровой шкалы приведена на рис 1. Она состоит из:
- формирователя входного сигнала, выполненного на транзисторе VT1. Сигнал измеряемой частоты, поданный на вход J5, ограничивается, усиливается и подается на вход PIC процессора для измерения;
- центрального процессора U1, выполняющего функции измерения, расчета, преобразования, управления динамической индикацией и динамического опроса входных сигналов. Выводы J3 и J4 используются для выбора режима цифровой шкалы. Тактовая частота процессора определяется кварцевым резонатором Y1 и может изменяться в небольших пределах конденсаторами C3 и C4.
- светодиодного индикатора U2 для отображения частоты.
- микросхемы U3 – дешифратора позиции отображаемой цифры.
- Интегрального стабилизатора питающего напряжения U4. Напряжение питания частотомера величиной 8..12 вольт подается на выводы J1(+) и J2(-)
Функции устройства реализованы следующим образом:
- При отключенных выводах J3 и J4 работает как частотомер (режим измерения);
- При подаче лог. “0” на вывод J3 складывает измеренные значения с заранее записанной в энергонезависимую память константой (цифровая шкала);
- При подаче лог. “0” на вывод J4 вычитает по модулю эту константу из измеренного значения(цифровая шкала);
- При подаче лог. “0” одновременно на выводы J3 и J4 через 1 сек. шкала перейдет в режим записи константы, отобразит на индикаторе букву "F" и измеренную частоту.
- Повторная подача лог. "0" на J3 и J4 приведет к записи замеренного значения в энергонезависимую память процессора и возврату в режим измерения. После этого новая константа будет использоваться в качестве величины промежуточной частоты.
- Данный режим сделан для того, чтобы пользователи могли сами устанавливать величину ПЧ в своей шкале без перепрограммирования PIC процессора. По умолчанию в тексте программы записана величина ПЧ равная 5.5 мгц.
Прим. логическому “0” соответствует потенциал 0 вольт (“земля”).

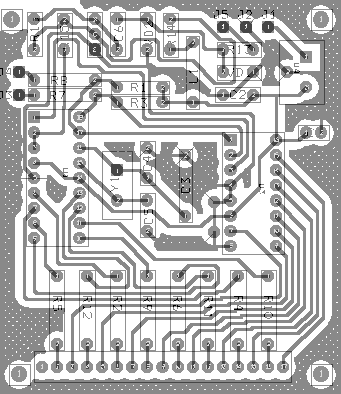

Конструкция выполнена на односторонней печатной плате размерами 57 х 67 мм. Эскиз печатной платы приведен на рис.2 , однако предельная простота конструкции позволяет легко повторить ее даже на макетнице.
Правильно собранный частотомер - цифровая шкала с правильно запрограммированным PIC процессором почти не требует настройки. Минимальная настройка заключается в подаче на вход частотомера эталонной частоты и подстройки конденсатора C3 до получения правильных показаний на индикаторе. При этом возможно потребуется корректировка емкости конденсатора C4.
