СПОСОБ НАМОТКИ ТОРОИДАЛЬНЫХ КАТУШЕК

  Намотка провода на тороидальные сердечники требует специальных приспособлении также достаточно трудоемка. Предлагаемый средство значительно упрощает также облегчает изготовление катушек индуктивностей на ферритовых тороидальных сердечниках. Предварительно всего следует изготовить бумажное кольцо из плотной бумаги, пропитанной парафином. Для этого вырезают полоску бумаги длиной 200 мм , шириной 2-2,5 мм также складывают пополам по всей длине для получения желобка. Затем данную полоску пропускают внутрь ферритового кольца также склеивают так, чтобы образовалось бумажное кольцо.

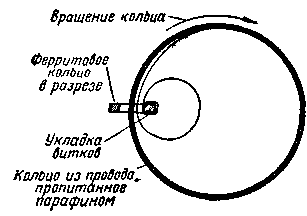

  Для будущей обмотки отмеряют кусочек провода , наматывают на бумажное кольцо, закрепив предварительно конец провода в отверстии, проделанном в бумажном кольце. Витки провода пропитываю парафином также удаляют бумажное кольцо. Позже этого разрешено приступать к намотке провода на ферритовый сердечник так, как будто это показано на рис. 1. Такой средство намотки удобен тем, что отчуждает возможность намотать внушительное количество витков, не повредив изоляцию провода.
