9.14 Схемы включения УЗО
Конструкции УЗО различных производителей могут отличаться друг от друга не только параметрами, но и схемами подключения. На рис. 9.1 приведены наиболее распространенные схемы включения УЗО. Кроме того, показано включение УЗО в одно-, двух- и трехфазном вариантах.

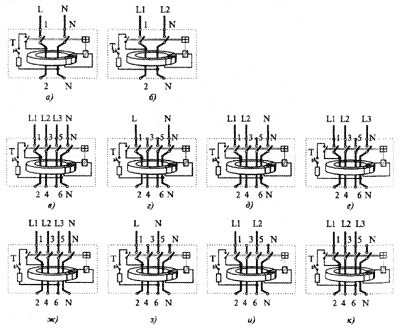

Рис 9.1. Схемы подключения УЗО:
а, б - двухполюсные УЗО; в, г, д, е - четырехполюсные УЗО, в которых резистор, имитирующий дифференциальный ток, подключен в фазное напряжение; ж, з, и, к - на линейное напряжение.
При включении УЗО по неполнофазному варианту необходимо обратить внимание на правильность подключения проводников к клеммам устройства - должна быть подключена цепь тестирующего резистора. Схема подключения приведена на лицевой или боковой поверхности корпуса УЗО.
