Электрическое освещение стимулирует рождение практической электротехники

Электротехнические устройства не выходили за пределы лабораторий, пока не было достаточно мощного и экономичного источника электрической энергии и массового потребителя. К 1870 г. такой источник был создан. Следующие за этой датой 15—20 лет прошли как годы зарождения основных электротехнических устройств массового промышленного и бытового назначения, как го становления новой отрасли техники. Это был «героический» период истории электротехники.

Первым по-настоящему массовым потребителем электрической энергии явилась система электрического освещения. Электрическая лампа и по нынешний день осталась самым распространенным электротехническим устройством.

В течение первой половины XIX в. господствующее положение занимало газовое освещение, имевшее существенные преимущества перед лампами с жидким горючим: централизация снабжения установок светильным газом, сравнительная дешевизна горючего, простота газовых горелок и простота обслуживания.

Но по мере развития производства, роста городов, строительства крупных производственных зданий, гостиниц, магазинов, зрелищных помещений оно все менее удовлетворяло требованиям практики, так как было опасно в пожарном отношении, вредно для здоровья, а сила света отдельной горелки была мала. Особенно недостатки газового освещения стали сказываться на крупных предприятиях с большим числом рабочих, занятых на производстве по 12 — 14 часов в сутки, вызывая резкое снижение производительности труда.

Поэтому вполне своевременными, отвечавшими социальному заказу общества были попытки создать электрические источники света, вскоре решительно вытеснившие все иные источники. Как пример опрометчивого и недальновидного выступления укажем на высказывание одного из крупнейших электриков, главного инженера фирмы Грамма Ипполита Фонгена, который издал книгу «Электрическое освещение». Там находим следующие слова: «Для жилых помещений газовое освещение является самым приятным, удобным и дешевым. Электрическое освещение, возможно, найдет применение для отдельных больших комнат и в парадных квартирах, но это будет такими редкими исключениями, что излишне обращать на них внимание... Никогда электрический свет не нанесет ущерба газу, масляным лампам и свечам».

Фонтен ошибся. И лишь как напоминание о тех временах сохранились до наших дней в некоторых западноевропейских городах газовые фонари, создающие своеобразный городской уют и атмосферу исторического музея.

Развитие электрического освещения шло по двум направлениям: конструирование дуговых ламп и ламп накаливания.

Вполне естественно начать историю электрического освещения с упоминания об опытах В. В. Петрова в 1802 г., которыми (как уже отмечалось) было установлено, что при помощи электрической дуги «темный покой довольно ясно освещен быть может». Тогда же, в 1802 г., Дэви в Англии демонстрировал накал проводника током.

Электрическая или «вольтова» дуга представляла собой в буквальном смысле яркое проявление электрического тока и в первой паювине XIX столетия она часто демонстрировалась в лабораториях и на лекциях об электричестве. Принципиальными недостатками дугового источника являются: открытое пламя (и отсюда — пожарная опасность), огромная сила света и необходимость регулирования дугового промежутка по мере сгорания углей.

В 1844 г. французский физик Жан Бернар Фуко (1819—1868 гг.), именем которого названы открытый им вихревые токи, заменил электроды из древесного угля электродами из ретортного угля, что увеличило продолжительность горения лампы. Регулирование оставалось еще ручным. Такие лампы могли получить применение лишь в тех случаях, когда требовалось непродолжительное по времени, но интенсивное освещение, например, при подсветке предметного стекла микроскопа, при устройстве сигнализации в маяках или театральных эффектах. Легко себе представить восторг (а может быть и испуг) зрительного зала, когда в Парижском оперном театре в 1847 г. по ходу спектакля (а давали оперу Мейербера «Пророк») восход солнца имитировался с помощью дуговой лампы!

Дальнейшая история дугового электрического освещения связана с изобретениями различных механических и электромагнитных регуляторов.

Идея дифференциального регулятора Чиколева, получившего широкое применение в прожекторостроении, была использована другими конструкторами, в частности немецким фабрикантом 3. Шуккертом. Крупносерийный выпуск дуговых ламп с дифференциальным регулятором начали производить в конце 70-х годов заводы Сименса (с которыми объединились заводы Шуккерта), и такая лампа стала продаваться под наименованием «дуговая лампа Сименса».

С 80-х годов дифференциальные дуговые лампы стали единственным типом дуговых источников света, которые применялись для освещения улиц, площадей, гаваней, а также для освещения больших помещений производственного или общественного назначения, они стали обычными источниками света в прожекторной и светопроекционной технике.

Особое место среди дуговых источников света занимает «электрическая свеча» Павла Николаевича Яблочкова (1847— 1894). Изобретение, о котором пойдет речь, не привело к массовому и устойчивому применению именно этого источника света, но оно заслуживает особой оценки и отдельного рассказа, поскольку именно «электрическая свеча» явилась тем детонатором, который вызвал бурный рост электротехнической промышленности.

П. Н. Яблочков был военным инженером, выпускником инженерного училища в Петербурге. Окончание им училища совпало но времени с появлением динамомашииы, и молодой офццер, заинтересовавшись электротехникой, вскоре поступил в Техническое гальваническое заведение, в котором готовились военные электротехники. Желая посвятить себя полностью работам по электротехнике, Яблочков выходит в отставку и занимается исследованиями в созданной им в Москве мастерской физических пркоороз.

Осенью 1875 г. Яблочков проводил опыт электролиза поваренной соли. Два угольных электрода были расположены параллельно, и однажды, когда электроды на мгновение коснулись друг друга в нижних своих частях, между ними возникла электрическая дуга. Яблочков вместе со своим помощником как завороженные наблюдали сквозь толстые стекла стеклянного сосуда яркое в буквальном смысле слова явление и «предоставили углям гореть до конца, а сосуду треснуть». Увидев длительное горение дуги между параллельными стержнями, изобретатель воскликнул, обращаясь к своему коллеге: «Смотри, и регулятора никакого не нужно!».

Изобретение было важным, но гениально простым: чтобы избавиться от дорогах регуляторов нужно просто повернуть угли из встречного положения в параллельное. Необходимо было несколько дней, чтобы технически доработать изобретение. Но П. Н. Яблочков всю жизнь был плохим предпринимателем; его московская мастерская потерпела финансовый крах и ему угрожала долговая тюрьма. Спасая свое изобретение, он срочно переехал в Париж.

В Париже Яблочков познакомил со своей идеей крупного ученого и владельца завода по производству точных приборов Бреге, и уже 23 марта 1876 г. он получил патент на ставшую знаменитой «электрическую свечу».

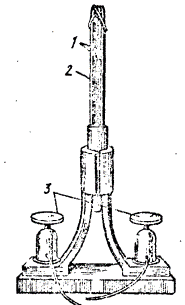

Электрическая свеча Яблочкова 1- угольные электроды, 2 — изолирующий слой, 3 — зажимы для подключения к источнику электроэнергии

Внешний вид электрической свечи показан на рисунке, где видно, что в держателе с токоподводами укреплялись два параллельных угольных стержня, отделенных один от другого слоем каолина. В верхней части лампы была тонкая проводящая перемычка — запал, когда включали лампу перемычка сгорала, на ее месте возникала дуга и угли выгорали, уменьшаясь в размерах как стеариновая свеча.

П. Н. Яблочков стал очень известным человеком, в знак признания его работ появилось выражение "русский свет". В том же 1876 г. он организовал компанию по производству систем освещения, в которой вел работу в качестве технического руководителя. Первой операцией компании было освещение универсального магазина «Лувр» в Париже, затем ипподрома и, пожалуй, самое эффектное — освещение улицы Оперы.

Изобретатель теперь стал богатым человеком. Его изобретение совершало триумфальное шествие по всему миру: за Парижем последовало освещение моста Ватерлоо в Лондоне, Гаврской гавани, казарм и кораблей, Большого театра в Петербурге.

Для внедрения своей системы в Петербурге Яблочков уехал из Парижа, уплатив компании все сбережения за право эксплуатации своих изобретений в России. Но деятельность новой компании оказалась неуспешной, да и время триумфа электрической свечи быстро кончилось, появились более удобные лампы накаливания. Яблочков пережил большие лишения, сопровождавшиеся моральными переживаниями, и умер у себя на родина, в Саратове, в возрасте всего 47 лет, оставив семью без средств.

Но вернемся снова к изобретениям Яблочкова. Одна электрическая свеча могла гореть около 2 часов. При установке нескольких свечей в специальном фонаре, оборудованном переключателем Для включения очередной свечи можно было обеспечить бесперебойное освещение в течение более длительного времени.

Изобретение электрической свечи способствовало внедрению в практику переменного тока. Электрическая техника предшествующего периода базировалась исключительно на постоянном токе (телеграфия, гальванотехника, минное дело). Дуговые электрические лампы с регуляторами также питались постоянным током. При этом положительный электрод сгорал быстрее отрицательного, поэтому его приходилось брать большего диаметра.

П. Н. Яблочков установил, что для питания свечи лучше применять переменный ток, в этом случае при электродах одинакового диаметра получалась вполне устойчивая дуга. В связи с тем, что осветительные установки по системе Яблочкова стали подключать к источникам переменного тока, заметно возрос спрос на генераторы переменного тока, которые раньше не находили практического применения.

О значении электрической свечи в расширении производства электрических генераторов переменного тока можно судить по следующему примеру: если до появления электрической свечи завод Грамма выпускал в течение 1870—1875 гг. по несколько десятков машин в год, то за 1876 г. выпуск генераторов возрос почти до 1000 шт. Заводы изготовляли электрические генераторы, специально предназначенные для установок электрического освещения и даже мощность машин обозначалась по числу питаемых электрических свечей (например, «шестисвечная машина»).

Значительному развитию электротехники способствовала также и разработка Яблочковым нескольких весьма эффективных систем «дробления электрической энергии», обеспечивавших возможность включения в цепь, питаемую одним генератором, нескольких дуговых ламп.

Среди способов «дробления», предложенных Яблочковым, два получили практическое применение: секционирование обмотки якоря генератора (в результате получилось несколько независимых цепей, в которые включались свечи) и применение индукционных катушек.

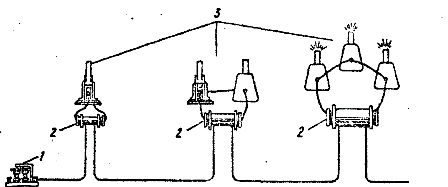

Схема распределения электрической энергии с помощью индукционных катушек 1 — прерыватель, 2 — индукционные катушки, 3 — электросвечи

Первичные обмотки катушек включались последовательно в цепь, а во вторичную обмотку в зависимости от ее параметров могли подключаться одна, две и более свечей. Если первичная цепь питалась постоянным током, то предусматривалось включение в нее специального прерывателя для наведения ЭДС во вторичных обмотках катушек.

Из рисунка видно, что Яблочков использует индукционную катушку в качестве трансформатора. Схема интересна и тем, что в ней впервые получила свое оформление электрическая сеть с ее Но значение электрической свечи этим не исчерпывается.

Изобретение дешевого приемника электрической энергии, доступного для широкого потребителя, потребовало решения еще одной важнейшей электротехнической проблемы — централизации производства электрической энергии и ее распределении. Яблочков первым указал на то, что электрическая энергия должна распределяться подобно тому, как доставляются к потребителям газ и вода.

Дальнейший прогресс электрического освещения был связан с изобретением лампы накаливания, которая оказалась более удобным источником света, имеющим лучшие экономические и световые показатели.

Веселовский О. Н. Шнейберг А. Я "Очерки по истории электротехники"
