Грандиозное тестирование батареек

Для повышения точности измерений анализатор батареек не использует ШИМ — он создаёт постоянную резистивную нагрузку на батарейку

Прибор может работать в разных режимах. Для тестирования батареек АА использовались три основных режима:

• Разряд постоянным током 200 mA. Такая нагрузка свойственна для электронных игрушек;
• Разряд импульсами 1000 mA (10 секунд нагрузка, 10 секунд пауза). Такая нагрузка свойственна для цифровых устройств;
• Разряд импульсами 2500 mA (10 секунд нагрузка, 20 секунд пауза). Такая нагрузка свойственна для мощных цифровых устройств — фотоаппаратов, вспышек.

Кроме того по четыре батарейки были разряжены маленькими токами 50 и 100 mA.

Измерение делались при разряде батареек до напряжения 0.7 V.

По графику разряда отлично видно, как ведут себя батарейки разных типов.

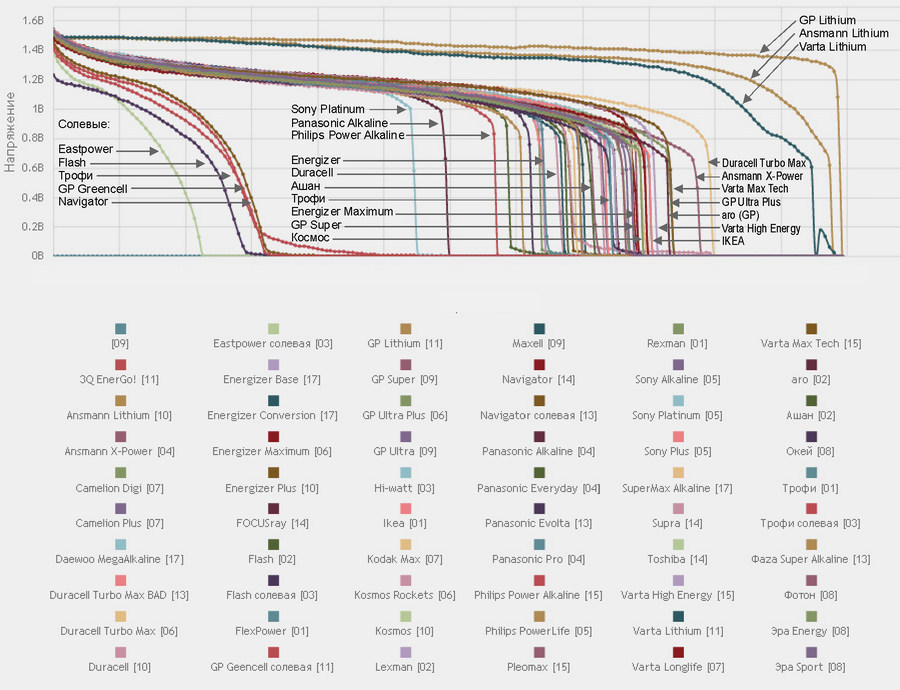

Разряд батареек АА током 200 mA

Первые пять линий — солевые батарейки.

Хорошо видно, насколько меньше их ёмкость.

Последние три линии — литиевые батарейки.

Они не только имеют большую ёмкость, но и разряжаются по-другому: напряжение на них не снижается почти до самого конца, а затем резко падает.

Особенно ярко это выражено у батарейки GP Lithium.

Кроме того литиевые батарейки могут работать на морозе.

Среди множества похожих щелочных батареек хорошо видны два аутсайдера — Sony Platinum и Panasonic Alkaline и два лидера — Duracell Turbo Max и Ansmann X-Power.

Остальные батарейки отличаются между собой по ёмкости всего на 15%.

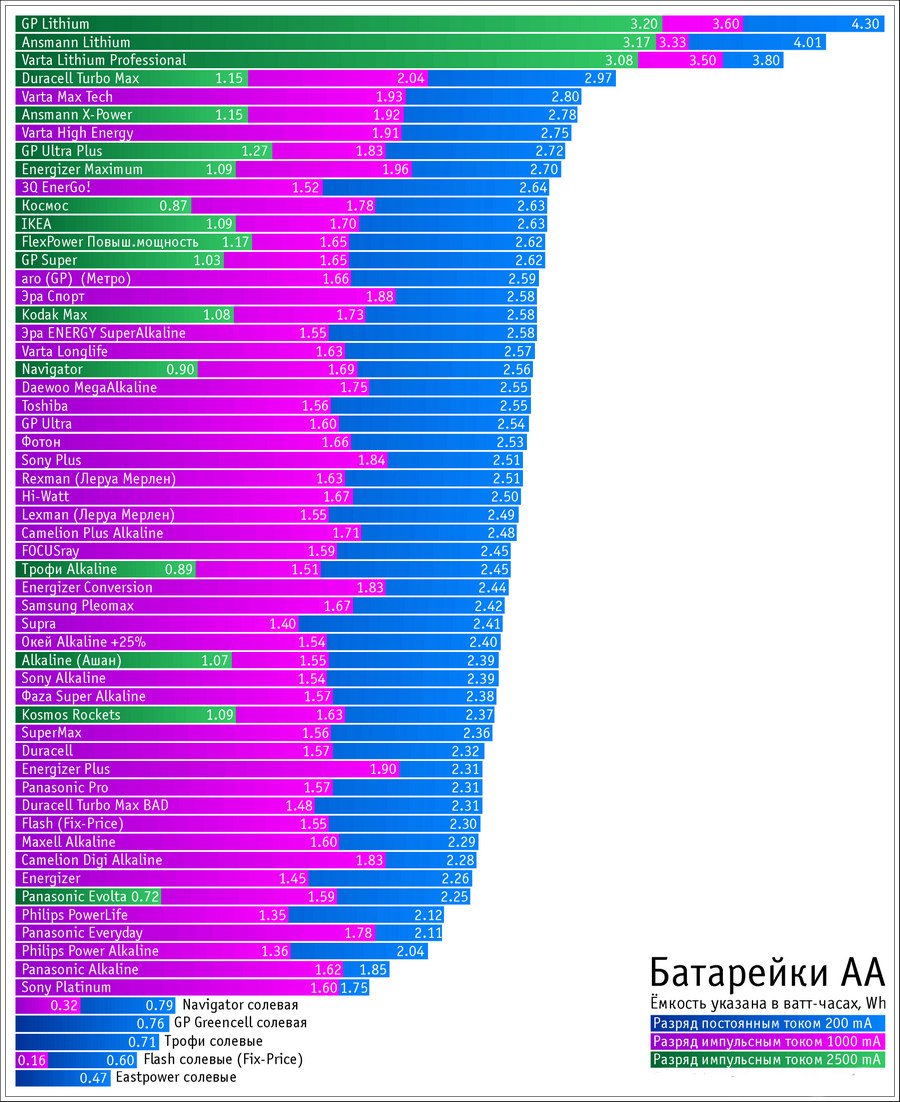

Диаграмма 1 - батарейки АА отсортированы по ёмкости при токе разряда 200 mA

Батарейки Duracell Turbo Max действительно имеют ёмкость, немного большую, чем у всех остальных щелочных батареек, однако мне попалась одна упаковка Duracell Turbo Max, которые были значительно хуже других.

По ёмкости они соответствовали обычным дешёвым батарейкам.

В таблице и на графиках они помечены «Duracell Turbo Max BAD».

Из диаграммы хорошо видно, что разные батарейки по-разному проявляют себя при разряде большими и малыми токами.

Например Camelion Plus Alkaline даёт больше энергии, чем Camelion Digi Alkaline на маленьком токе.

А на большом всё наоборот.

Как правило на батарейках, рассчитанных на большие токи указывают, что они предназначены для цифровых устройств.

При этом есть множество универсальных батареек, отлично работающих с любыми токами.

Я усреднил количество энергии, которое батарейки выдают на больших и малых токах и на основе результатов и цены батареек (которая в некоторых случаях только приблизительна) составил диаграмму стоимости одного ватт-часа для всех батареек АА.

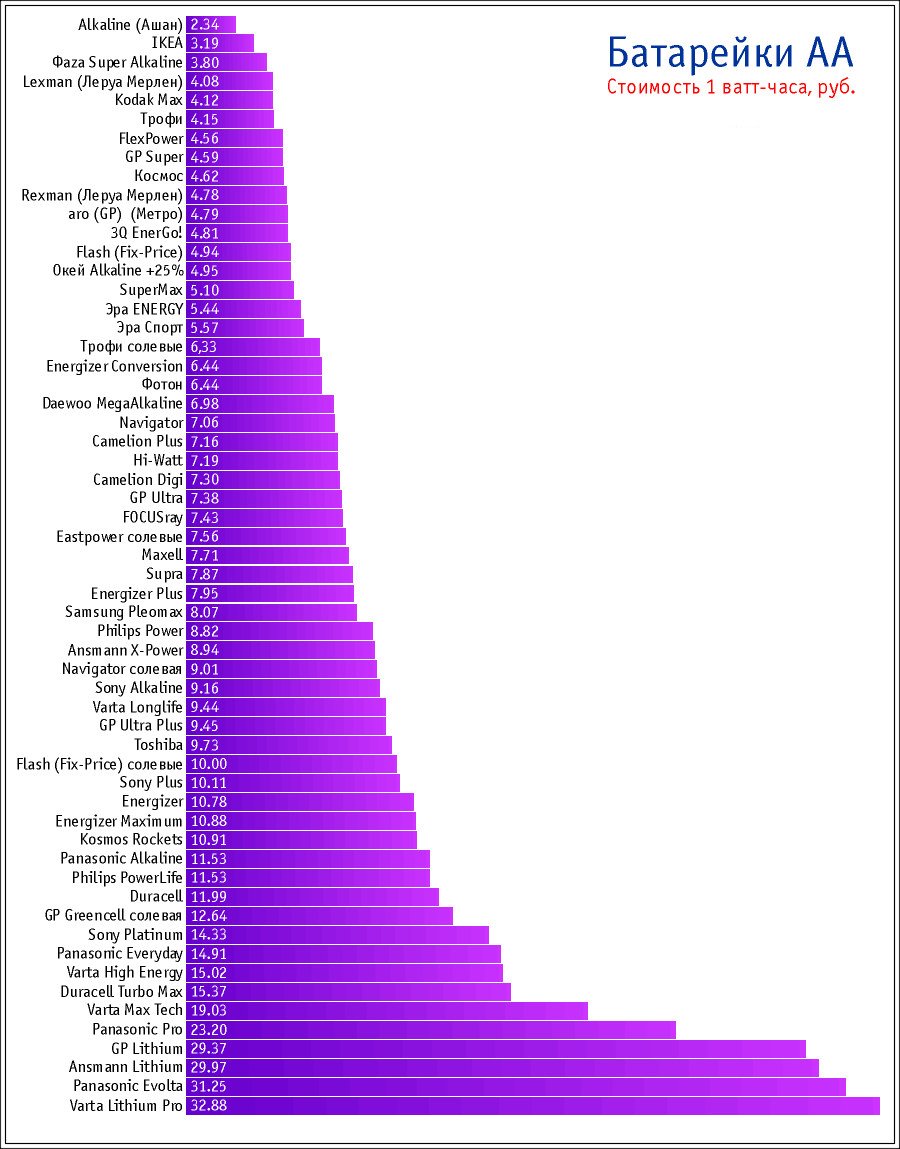

Диаграмма 2 - стоимость одного ватт-часа для всех батареек АА

Все типы батареек ААА были разряжены постоянным током 200 mA.

Некоторые типы батареек ААА были подвергнуты второму тесту — разряду током 1000 mA в режиме «постоянное cопротивление» (ток при этом снижался по мере разряда).

Этот режим эмулирует работу батареек в фонаре.

В формате AAA Duracell Turbo Max оказался далеко не лучшей щелочной батарейкой.

У многих дешёвых батареек (например Ikea, Navigator, aro, FlexPower) ёмкость была больше.

Диаграмма 3 - батарейки AAA отсортированы по ёмкости при токе разряда 200 mA

Технические выводы

• Большинство щелочных батареек отличается между собой по ёмкости всего на 15%;
• Литиевые батарейки имеют в 1.5-3 раза (в зависимости от тока нагрузки) большую ёмкость, чем щелочные;
• В отличие от щелочных, напряжение на литиевых батарейках почти не снижается в процессе разряда;
• Солевые батарейки в 3.5 раза хуже щелочных на малых токах и совсем не могут работать на больших;
• Существуют три вида щелочных батареек: универсальные, рассчитанные на малые токи нагрузки и рассчитанные на большие токи нагрузки. При этом универсальные лучше двух других на всех токах.

Потребительские выводы

• Солевые батарейки покупать нецелесообразно. Даже в устройствах с самым малым потреблением щелочные (Alkaline) прослужат гораздо дольше за счёт своего большого срока годности;
• Выгоднее всего покупать батарейки, продающиеся под брендами магазинов Ашан и Ikea;
• В других магазинах можно смело покупать самые дешёвые щелочные батарейки;
• Из того, что продаётся в продуктовых магазинах, лучший выбор — GP Super;
• Литиевые батарейки дорогие, зато они лёгкие, ёмкие и могут работать на морозе.

Большинство батареек предоставили оптовые компании Источник Бэттэрис, и Энергосистемы и Технологии.

Свои батарейки предоставили компании Ikea, Camelion, Navigator.

Часть батареек я купил в магазинах Ашан, Метро, Окей, Юлмарт, Пятёрочка, Дикси.

Тесты АА и ААА с помощью iMAX B6

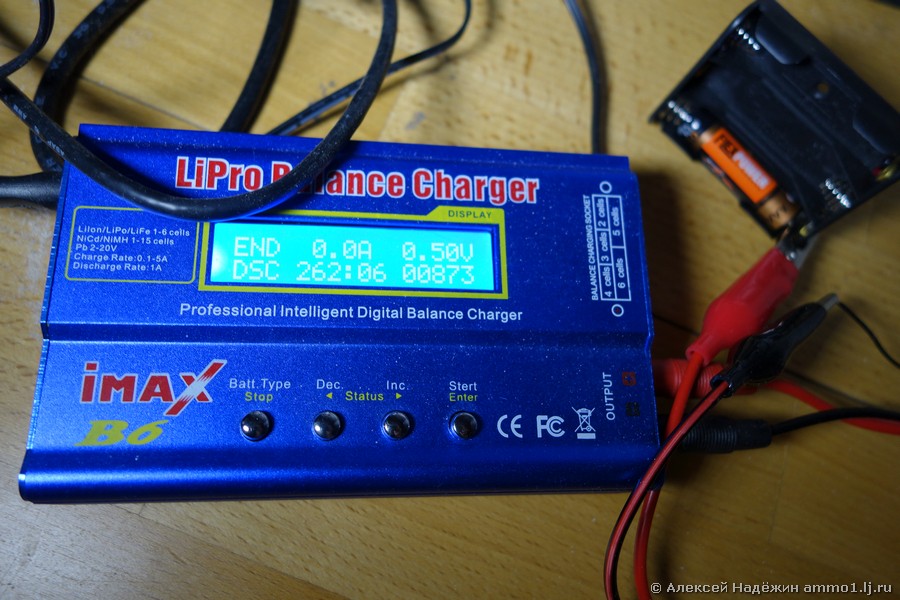

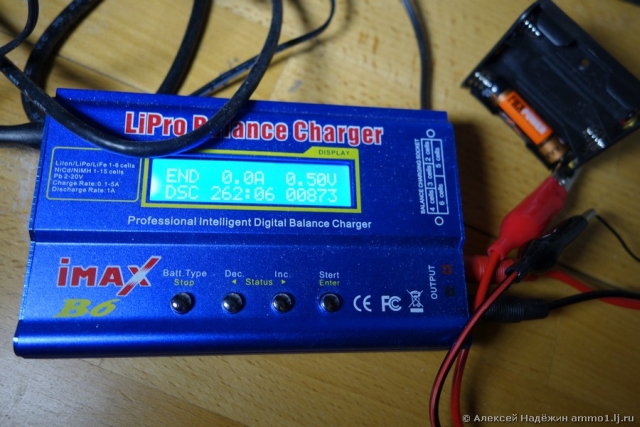

Для испытаний использовался iMAX B6.

Каждая батарейка разряжалась током 0.2А до тех пор, пока могла выдать такой ток.

Для подтверждения результатов я протестировал по два экземпляра некоторых батареек.

Мои эксперименты заняли почти два месяца, ведь на тестирование каждой батарейки уходило около десяти часов.

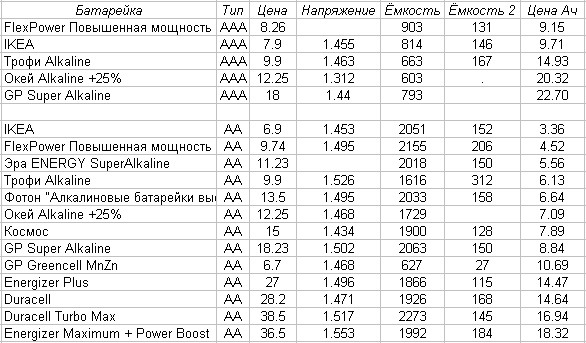

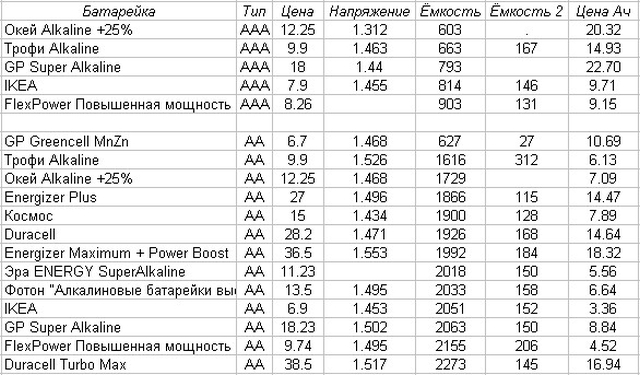

Измеренная ёмкость батареек в миллиампер-часах.

Напряжение замерялось на батарейке через две минуты после начала теста.

После того, как батарейка "сдохла" она оставлялась на некоторое время (обычно полчаса) и тест проводился ещё раз, при этом она отдавала ещё некоторое количество энергии - "Ёмкость 2".

Стоимость одного ампер-часа указана в последней колонке.

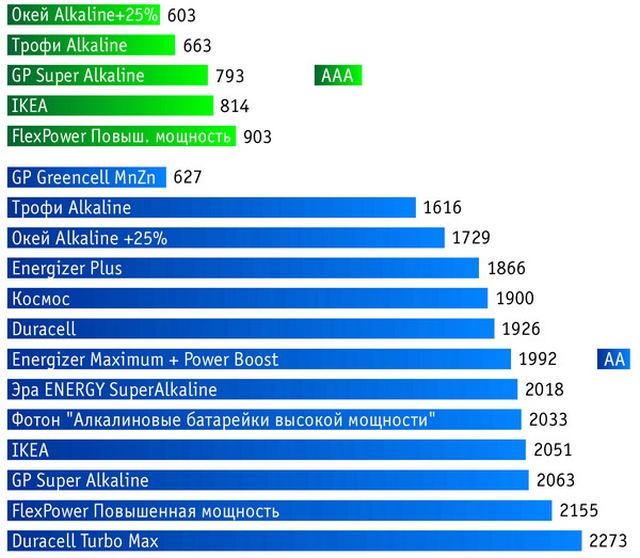

Более наглядно результаты выглядят на диаграмме.

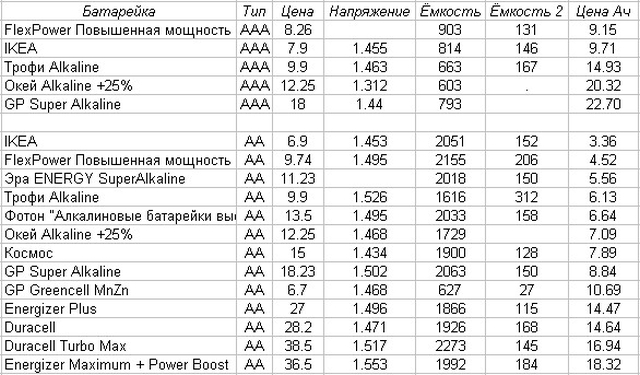

Табличка, отсортированная по стоимости ампер-часа показывает, какие батарейки самые выгодные.

Технические и Потребительские выводы

• Обычные батарейки Duracell и Energizer покупать бессмысленно. Они ничем не лучше батареек, которые дешевле в 2-4 раза.
• Duracell Turbo Max за 38 рублей штука конечно хорошие батарейки, но не настолько, сколько за них просят.
• Ёмкость солевых батареек втрое меньше, чем у самых дешёвых щелочных (алкалиновых).
• Трофи, Окей - не очень хорошие батарейки.
• Duracell лучше, чем Energizer. :)
• GP, Фотон, Эра, Космос - хорошие батарейки, разница в ёмкости у которых меньше 10%.
• Самые выгодные батарейки - Ikea и FlexPower, но они продаются только в магазинах Икеа и Ф-центр соответственно.
• Ёмкость батареек AAA почти втрое меньше, чем АА.
• Возможно в определенных условиях (например при разряде большими токами) дорогие батарейки Duracell могут быть более эффективны, чем при разряде средним током, но вряд ли их ёмкость будет настолько же выше, тех же Ikea, насколько выше их цена (в 5.5 раз).

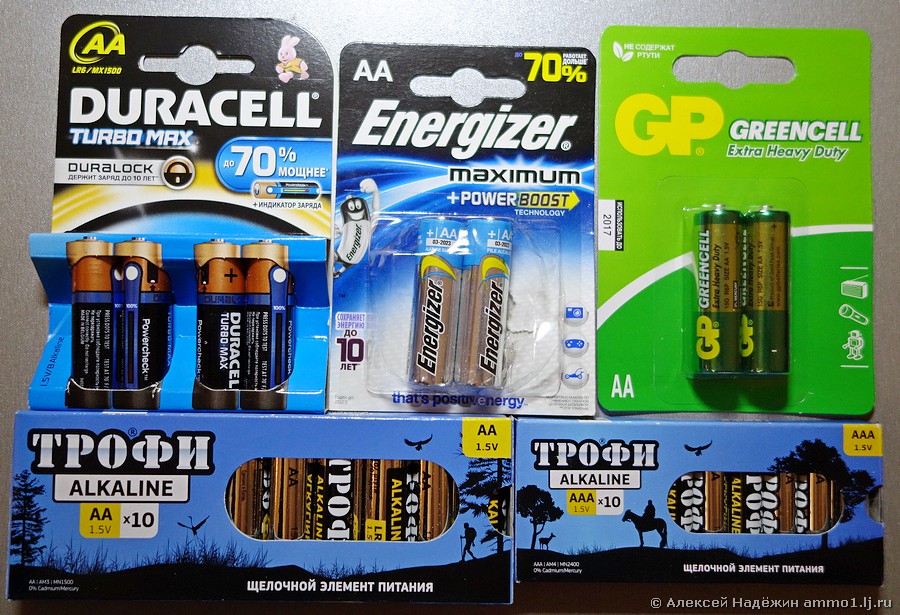

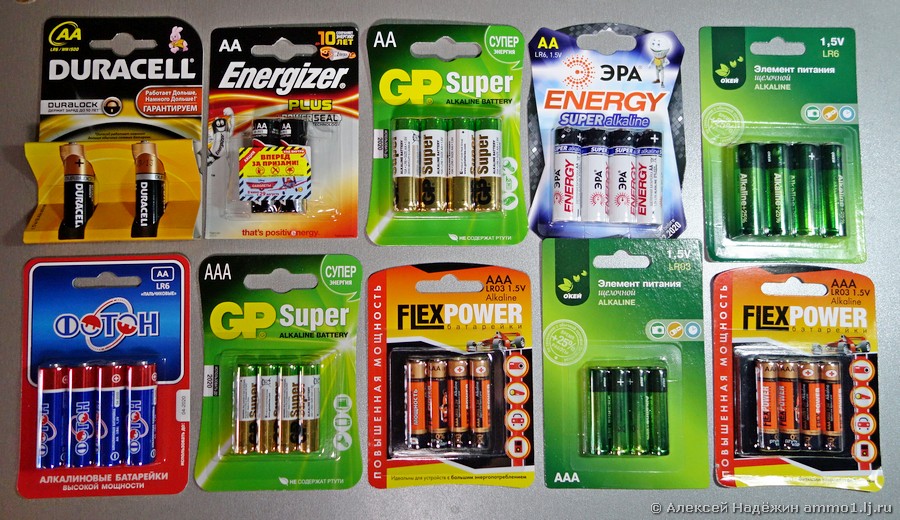

Батарейки учасники

Процесс тестирования
