Устройство для отмотки показаний электросчетчиков

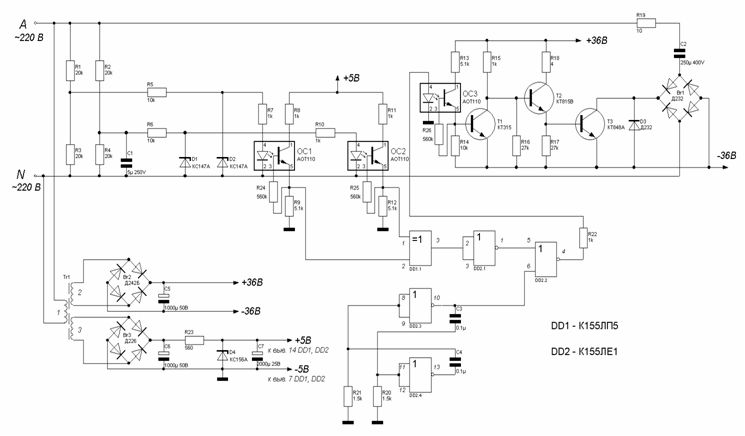

Рис.1. Схема электрическая принципиальная

Устройство предназначено для отмотки показаний индукционных электросчетчиков без изменения их схем включения. Применительно к электронным и электронно-механическим счетчикам, в конструкцию которых заложена неспособность к обратному отсчету показаний, устройство позволяет полностью остановить учет до уровня реактивной мощности генератора. При указанных на схеме элементах устройство рассчитано на номинальное напряжение сети 220 В и мощность отмотки примерно на 2 кВт. Применение других элементов позволяет соответственно увеличить мощность. Устройство, собранное по предлагаемой схеме, просто вставляется в розетку, и счетчик начинает считать в обратную сторону. Вся электропроводка остается нетронутой. Заземление не нужно.

Принципиальная схема устройства

Принципиальная схема приведена на рис.1. Основными элементами устройства являются интегратор, представляющий собой резистивный мост R1-R4 и конденсатор С1, формирователь импульсов (стабилитроны D1, D2 и резисторы R5, R6), логический узел (элементы DD1.1, DD2.1, DD2.2), тактовый генератор (DD2.3, DD2.4), усилитель (Т1, Т2), выходной каскад (С2, Т3, Br1) и блок питания на трансформаторе Tr1. Интегратор предназначен для выделения из сетевого напряжения сигналов, синхронизирующих работу логического узла. Это прямоугольные импульсы уровня ТТЛ на входах 1 и 2 элемента DD1.1. Фронт сигнала на входе 1 DD1.1 совпадает с началом положительной полуволны сетевого напряжения, а спад - с началом отрицательной полуволны. Фронт сигнала на входе 2 DD1.1 совпадает с началом положительной полуволны интеграла сетевого напряжения, а спад - с началом отрицательной полуволны. Таким образом, эти сигналы представляют собой прямоугольные импульсы, синхронизированные сетью и смещенные по фазе относительно друг друга на угол p/2. Сигнал, соответствующий напряжению сети, снимается с резистивного делителя R1, R3, ограничивается до уровня 5 В с помощью резистора R5 и стабилитрона D2, затем через гальваническую развязку на оптроне ОС1 подается на логический узел. Аналогично формируется сигнал, соответствующий интегралу напряжения сети. Процесс интегрирования обеспечивается процессами заряда и разряда конденсатора С1. Логический узел служит для формирования сигналов управления мощным ключевым транзистором Т3 выходного каскада. Алгоритм управления синхронизирован выходными сигналами интегратора. На основе анализа этих сигналов, на выходе 4 элемента DD2.2 формируется сигнал управления выходным каскадом. В необходимые моменты времени логический узел модулирует выходной сигнал сигналом задающего генератора, обеспечивая высокочастотное энергопотребление. Для обеспечения импульсного процесса заряда накопительного конденсатора С2 служит задающий генератор на логических элементах DD2.3 и DD2.4. Он формирует импульсы частотой 2 кГц амплитудой 5 В. Частота сигнала на выходе генератора, и скважность импульсов определяются параметрами времязадающих цепей С3-R20 и C4-R21. Эти параметры могут подбираться при настройке для обеспечения наибольшей погрешности учета электроэнергии, потребляемой устройством. Сигнал управления выходным каскадом через гальваническую развязку на оптроне ОС3 поступает на вход двухкаскадного усилителя на транзисторах Т1 и Т2. Основное назначение этого усилителя - полное открытие с вводом в режим насыщения транзистора Т3 выходного каскада и надежное запирание его в моменты времени, определяемые логическим узлом. Только ввод в насыщение и полное закрытие позволят транзистору Т3 функционировать в тяжелых условиях работы выходного каскада. Если не обеспечить надежное полное открытие и закрытие Т3, причем за минимальное время, то он выходит из строя от перегрева в течение нескольких секунд. Блок питания построен по классической схеме. Необходимость применения двух каналов питания продиктована особенностью режима выходного каскада. Обеспечить надежное открывание Т3 удается только при напряжении питания не менее 12В, а для питания микросхем необходимо стабилизированное напряжение 5В. При этом общим проводом можно лишь условно считать отрицательный полюс 5- вольтового выхода. Он не должен заземляться или иметь связь с проводами сети. Главным требованием к блоку питания является возможность обеспечить ток до 2 А на выходе 36 В. Это необходимо для ввода мощного ключевого транзистора выходного каскада в режим насыщения в открытом состоянии. В противном случае на нем будет рассеиваться большая мощность, и он выйдет из строя.

Детали и конструкция

Микросхемы могут применяться любые: 155, 133, 156 и других серий. Не рекомендуется применение микросхем на основе МОП - структур, так как они более подвержены влиянию наводок от работы мощного ключевого каскада. Ключевой транзистор Т3 обязательно устанавливается на радиаторе площадью не менее 200 см2. Для транзистора Т2 применяется радиатор площадью не менее 50 см2. Из соображений безопасности в качестве радиаторов не следует использовать металлический корпус устройства. Накопительный конденсатор С2 может быть только неполярным. Применение электролитического конденсатора не допускается. Конденсатор должен быть рассчитан на напряжение не менее 400В. Резисторы: R1 - R4, R15 типа МЛТ-2; R18, R19 - проволочные мощностью не менее 10 Вт; остальные резисторы типа МЛТ-0.25. Трансформатор Tr1 - любой мощностью около 100 Вт с двумя раздельными вторичными обмотками. Напряжение обмотки 2 должно быть 24 - 26. В, напряжение обмотки 3 должно быть 4 - 5 В. Главное требование - обмотка 2 должна быть рассчитана на ток 2 - 3 А. Обмотка 3 маломощная, ток потребления от нее составит не более 50 мА. Устройство в целом собирают в каком-либо корпусе. Очень удобно (особенно в целях конспирации) использовать для этого корпус от бытового стабилизатора напряжения, которые в недалеком прошлом широко использовались для питания ламповых телевизоров.

Наладка.

При наладке схемы соблюдайте осторожность! Помните, что не вся низковольтная часть схемы имеет гальваническую развязки от электрической сети! Не рекомендуется в качестве радиатора для выходного транзистора использовать металлический корпус устройства. Применение плавких предохранителей - обязательно! Накопительный конденсатор работает в предельном режиме, поэтому перед включением устройства его нужно разместить в прочном металлическом корпусе. Применение электролитического (оксидного) конденсатора не допускается! Низковольтный блок питания проверяют отдельно от других модулей. Он должен обеспечивать ток не менее 2 А на выходе 36 В, а также 5 В для питания системы управления. Интегратор проверяют двулучевым осциллографом. Для этого общий провод осциллографа соединяют с нулевым проводом электросети (N), провод первого канала подсоединяют к точке соединения резисторов R1 и R3, а провод второго канала - к точке соединения R2 и R4. На экране должны быть видны две синусоиды частотой 50 Гц и амплитудой около 150 В каждая, смещенные между собой по оси времени на угол p/2. Далее проверяют наличие сигналов на выходах ограничителей, подключая осциллограф параллельно стабилитронам D1 и D2. Для этого общий провод осциллографа соединяют с точкой N сети. Сигналы должны иметь правильную прямоугольную форму, частоту 50 Гц, амплитуду около 5 В и также должны быть смещены между собой на угол p/2 по оси времени. Допускается нарастание и спад импульсов в течение не более 1мс. Если фазосмещение сигналов отличается от p/2, то его корректируют подбирая конденсатор С1. Крутизну фронта и спада импульсов можно изменять, подбирая сопротивления резисторов R5 и R6. Эти сопротивления должны быть не менее 8 кОм, в противном случае ограничители уровня сигнала будут оказывать влияние на качество процесса интегрирования, что в итоге будет приводить к перегрузке транзистора выходного каскада. Затем налаживают генератор, отключив силовую часть схемы от электросети. Генератор должен формировать импульсы амплитудой 5 В и частотой около 2 кГц. Скважность импульсов приблизительно 1/1. При необходимости для этого подбирают конденсаторы С3, С4 или резисторы R20, R21. Логический узел при условии правильного монтажа наладки не требует. Желательно только убедиться с помощью осциллографа, что на входах 1 и 2 элемента DD1.1 есть периодические сигналы прямоугольной формы, смещенные относительно друг друга по оси времени на угол p/2. На выходе 4 DD2.2 должны периодически через каждые 10 мс формироваться пачки импульсов частотой 2 кГц, длительность каждой пачки 5 мс.
Настройка выходного каскада заключается в установке тока базы транзистора Т3 на уровне не менее 1.5 -2 А. Это необходимо для насыщения этого транзистора в открытом состоянии. Для настройки рекомендуется отключить выходной каскад с усилителем от логического узла (отсоединить резистор R22 от выхода элемента DD2.2), и управлять каскадом подавая напряжение +5 В на отсоединенный контакт резистора R22 непосредственно с блока питания. Вместо конденсатора С1 временно включают нА-грузку в виде лампы накаливания мощностью 100 Вт. Ток базы Т3 устанавливают подбирая сопротивление резистора R18. Для этого может потребоваться еще подбор R13 и R15 усилителя. После зажигания оптрона ОС3, ток базы транзистора Т3 должен уменьшаться почти до нуля (несколько мкА). Такая настройка обеспечивает наиболее благоприятный тепловой режим работы мощного ключевого транзистора выходного каскада.
После настройки всех элементов восстанавливают все соединения в схеме и проверяют работу схемы в сборе. Первое включение рекомендуется выполнить с уменьшенным значением емкости конденсатора С2 приблизительно до 1 мкФ. После включения устройства дайте ему поработать несколько минут, обращая особое внимание на температурный режим ключевого транзистора. Если все в порядке - можете увеличивать емкость конденсатора С2. Увеличивать емкость до номинального значения рекомендуется в несколько этапов, каждый раз проверяя температурный режим. Мощность отмотки в первую очередь зависит от емкости конденсатора С2. Для увеличения мощности нужен конденсатор большей емкости. Предельное значение емкости определяется величиной импульсного тока заряда. О его величине можно судить, подключая осциллограф параллельно резистору R19. Для транзисторов КТ848А он не должен превышать 20 А. Если требуется увеличить мощность отмотки, придется использовать более мощные транзисторы, а также диоды Br1. Но лучше для этого использовать другую схему с выходным каскадом на четырех транзисторах. Не рекомендуется использовать слишком большую мощность отмотки. Как правило, 1 кВт вполне достаточно. Если устройство работает совместно с другими потребителями, счетчик при этом вычитает из их мощности мощность устройства, но электропроводка будет загружена реактивной мощностью. Это нужно учитывать, чтобы не вывести из строя электропроводку.
