Получение метилового спирта на кухне

Общее описание

Получаемая при помощи данного описания жидкость - метанол (метиловый спирт).

Метанол в чистом виде применяется в качестве растворителя и как высокооктановая добавка к моторному топливу, а также как самый высокооктановый бензин (октановое число => 115). Это тот самый "бензин", которым заправляют баки гоночных мотоциклов и автомобилей. Как показывают зарубежные исследования, двигатель, работающий на метаноле, служит во много раз дольше чем при использовании обычного автобензина, мощность его повышается на 20% (при неизменном рабочем объеме двигателя). Выхлоп двигателя, работающего на этом топливе, экологически чист и при проверке его на токсичность вредные вещества практически отсутствуют.

Малогабаритный аппарат для получения этого топлива прост в изготовлении, не требует особых знаний и дефицитных деталей, безотказен в работе. Его производительность зависит от различных причин, в том числе и от габаритов. Аппарат, схему и описание сборки которого предлагаем вашему вниманию, при Д=75мм дает три литра готового топлива в час, имеет вес около 20 кг, и габариты приблизительно: 20 см в высоту, 50 см в длину и 30 см в ширину.

Химия процесса:

Не будем вдаваться глубоко в варианты химических процессов и для простоты расчётов будем считать, что при нормальных условиях (20°С, и 760 мм.рт.ст.) из метана получается синтез-газ по следующей формуле:

2СН₄+О₂—>2СО+4Н₂ + 16,1 ккал,
из 44,8 л метана и 22.4 л кислорода выходит 44,8 л окиси углерода и 89,6 л водорода, затем из этих газов получают метанол по формуле:

СО+2Н₂<=>СН₃ОН
из 22.4 л окиси углерода и 44.8 л водорода получается: 12г(С)+3г(Н)+16г(О)+1г(Н) = 32 г метанола.

Значит, по законам арифметики из 22.4 л метана выходит 32 г метанола или приблизительно: из 1 м.куб метана синтезируется 1,5 кг 100%-го метанола (2 литра). Реально же, из-за низкого КПД в бытовых условиях, из 1 м.куб. природного газа получится меньше 1литра конечного продукта (для данного варианта это предел - 1 л/ч!).
На середину 2003 года цена 1 м.куб. бытового газа в России составляет 42 коп. Учитывая, что по теплотворной способности метиловый спирт вдвое хуже бензина, получаем эквивалентную цену, равную 84 коп и, наконец-то, округляем до 1 руб. на прочие расходы - эл. эн, вода, катализаторы, очистка газа,— что на порядок дешевле бензина и означает, - "овчинка стоит выделки" при любом раскладе!
В цену этого топлива не включена стоимость установки (при переходе на альтернативные виды топлив всегда требуются период самоокупаемости), в данном случае цена будет колебаться от 5 до 50 тыс. руб, в зависимости от производительности, автоматизации процессов и чьими силами будет изготавливаться. При самостоятельной сборке, обойдётся минимум 2, а макс.10 тыс. р, в основном деньги уйдут на токарные и сварочные работы, а также на подготовку компрессоров (можно от неисправного холодильника, будет дешевле) и на материалы, из которых собирается этот агрегат.

Внимание: метанол является ядом. Он представляет собой бесцветную жидкость с температурой кипения 65°С, имеет запах, подобный запаху обычного питьевого спирта, и смешивается во всех отношениях с водой и многими органическими жидкостями. Помните о том, что 50 миллилитров выпитого метанола смертельны, в меньших количествах отравление продуктами распада метанола вызывает потерю зрения!

Принцип действия и работа аппарата

Водопроводная вода подключается ко «входу воды» (15) и, проходя далее, разделяется на два потока: один поток (очищается фильтром от вредных примесей) и через краник (14) и отверстие (С) входит в смеситель (1), а другой поток через краник (4) и отверстие (Ж) идет в холодильник (3), проходя через который вода, охлаждая синтез-газ и конденсат метанола, выходит через отверстие (Ю).

Бытовой природный газ, очищенный от примесей серы и пахучих одорантов, подключается к трубопроводу «Вход газа» (16). Далее газ входит в смеситель (1) через отверстие (Б), в котором, смешавшись с паром воды, нагревается на горелке (12) до температуры 100 - 120°С. Затем из смесителя (1) через отверстие (Д) нагретая смесь газа и водяного пара входит через отверстие (В) в реактор (2).
Реактор (2) заполнен катализатором №1, массовая доля металлов: 25% NiO(никеля) и 60% Al2O3 (алюминия) , остальное 15% CaO(нег. известь) и др.примеси , активность катализатора - остаточная объемная доля метана при конверсии с водяным паром углеводородного газа(метана), полностью очищенного от сернистых соединений, содержащего метан не менее 90%, при объемном соотношении Пар:газ=2:1, не более:

при 500°С - 37%
при 700°С - 5%.

В реакторе происходит образование синтез газа под воздействием температуры около 700°С, получаемой за счет нагрева горелкой (13). Далее нагретый синтез-газ входит через отверстие (Е) в холодильник (З), где он должен охладиться до температуры 30-40°С или ниже. Затем охлажденный синтез-газ через отверстие (И) выходит из холодильника и через отверстие (М) входит в компрессор (5), в качестве которого можно использовать компрессор от любого бытового холодильника. Далее сжатый синтез-газ с давлением 5-10 атм. через отверстие (Н) выходит из компрессора и через отверстие (О) поступает в реактор (6). Реактор (6) заполнен катализатором №2, состоящим из 80% меди и 20% цинка.

В этом реакторе, который является самым главным узлом аппарата, образуется пары метанола. Температура в реакторе не должна превышать 270°С, что можно проконтролировать градусником (7) и регулировать краником (4). Желательно поддерживать температуру в пределах 200-250°С, можно и ниже. Затем пары метанола и не прореагировавший синтез-газ через отверстие (П) выходят из реактора (6) и через отверстие (Л) входят в холодильник (З), где пары метанола конденсируют и через отверстие (К) выходят из холодильника. Далее конденсат и не прореагировавший синтез-газ входят через отверстие (У) в конденсатор (8), где накапливается готовый метанол, который выходит из конденсатора через отверстие (Р) и краник (9) в какую-либо емкость.

Отверстие (Т) в конденсаторе (8) служит для установки манометра (10), который необходим для контроля давления в конденсаторе. Оно поддерживается в пределах 5-10 атмосфер или больше в основном с помощью краника (11) и частично краника (9). Отверстие (Х) и краник (11) необходимы для выхода из конденсатора не прореагировавшего синтез газа, который идет на рециркуляцию обратно в смеситель (1) через отверстие (А), но как показала практика, выходные газы надо сжигать в фитиле, а не запускать обратно в систему, это снижает КПД, но значительно упрощает настройку. Краник (9) регулируют так, чтобы постоянно выходил чистый жидкий метанол без газа. Лучше будет, если уровень метанола в конденсаторе будет увеличиваться, чем уменьшаться. Но самый оптимальный случай, когда уровень метанола будет постоянным (что можно проконтролировать путем встроенного стекла или какого-либо другого способа). Краник (14) регулируют так, чтобы в метаноле не было воды, а в смесителе образовывалось пара лучше меньше, чем больше.

Запуск аппарата

Открывают доступ газа, вода (14) пока закрыта, горелки (12), (13) работают. Краник (4) полностью открыт, компрессор (5) включен, краник (9) закрыт, краник (11) полностью открыт.

Затем приоткрывают краник (14) доступа воды, а краником (11) регулируют нужное давление в конденсаторе, контролируя его манометром (10). Но не в коем случае не закрывайте краник (11) полностью!!! Далее, минут через пять, краном (14) и зажжённой горелкой (21) доводят температуру в реакторе (6) до 200-250°С. После этого горелку (21) гасят, она нужна только для предварительного подогрева, т.к. метанол синтезируется с выделением тепла. Затем чуть-чуть приоткрывают краник (9), из которого должна пойти струя метанола. Если она будет идти постоянно - приоткройте краник (9) чуть больше, если будет идти метанол в смеси с газом - приоткройте краник (14). Вообще, чем на большую производительность настроите аппарат, тем лучше. Содержание воды в метаноле вы можете проверить с помощью спиртометра. Плотность метанола = 0,793 г/см³.

Данный аппарат желательно изготавливать из нержавеющей стали или железа. Все детали изготовлены из труб, в качестве тонких соединительных труб можно использовать медные трубки. В холодильнике необходимо сохранить соотношение X:Y=4, то есть, например, если X+Y=300 мм, то X должно быть равно 240 мм, а Y, соответственно, 60 мм. 240/60=4. Чем больше витков уместится в холодильнике с той и с другой стороны, тем лучше. Все краники применены от газосварочных горелок. Вместо краников (9) и (11) можно использовать редукционные клапана от бытовых газовых баллонов или капиллярные трубки от бытовых холодильников. Смеситель (1) и реактор (2) нагреваются в горизонтальном положении (смотрите чертеж).

Ну вот, пожалуй, и все. В заключении хотелось бы добавить, что более прогрессивная конструкция для домашнего изготовления авто топлива была опубликована в нескольких номерах журнала «Приоритет» 1992-93 гг :
№1-2 — общие сведения о получении метанола из природного газа.
№3-4 — чертежи установки по переработке метана в метанол.
№5-6 — монтаж, меры безопасности, контроля, инструкция по включению оборудования.

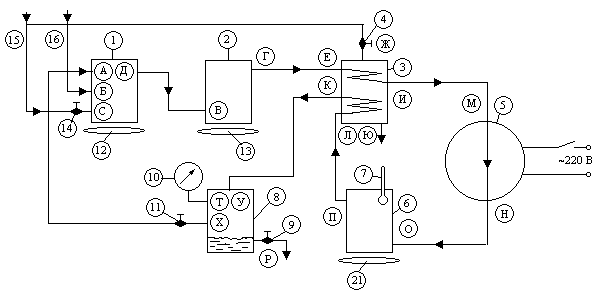

Рисунок 1 - Принципиальная схема аппарата

Рисунок 2 - Смеситель

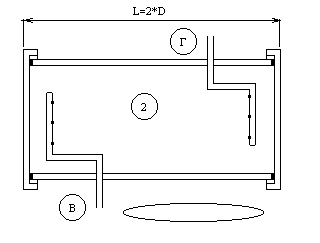

Рисунок 3 - Реактор

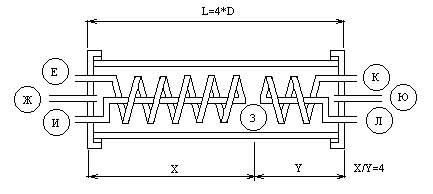

Рисунок 4 - Холодильник

Рисунок 5 - Конденсатор

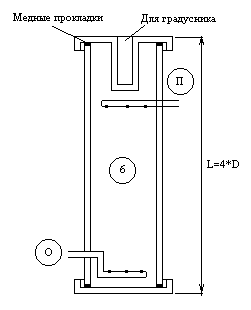

Рисунок 6 - Реактор

Дополнения от Квасникова Игоря (kvasnikov@dp.ukrtel.net - адрес изменился).

Случайно в поисковой системе наткнулся на вашу публикацию и очень заинтересовался её содержимым. После краткого ознакомления сразу всплыли неточности допущенные автором. Информация о "метанолке" публиковалась в журнале "Приоритет" за 1991, 92, 93 гг. ,но полностью готовый проект опубликован так и не был (зажали обещанные катализаторы для подписчиков). В данных номерах были чертежи реактора с электрической схемой управления и конструкция охладителя, после чего г-н Вакс (автор статьи) вежливо извинился и сообщил, что дальнейшая публикация прекращается по просьбе силовых структур СССР и тем кто хочет повторить данную установку поле творчества неограниченно.
Категорически запрещается подавать воду прямо из крана в реактор т.к. она содержит хлор , который моментально отравит катализатор 2-го реактора, тоже самое относится и к газу, который содержит примеси серы и активных органических веществ. В своей установке я применял дистиллированную воду и моноэтаноламинную очистку газа, все это даёт неплохой результат. После более детальной проработки оригинальной статьи всплыло множество неточностей которые рассмотрим чуть позже.

Перейдем к рассмотрению изменений принципиальной схемы аппарата по узлам:

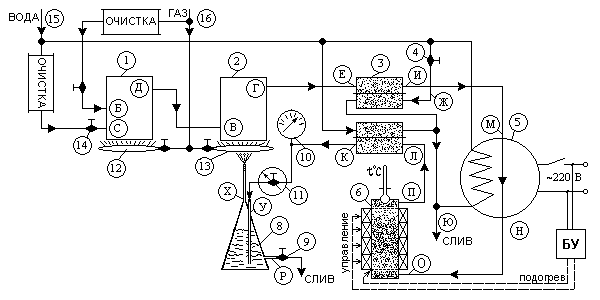

Рисунок 1(a) - Изменённая схема аппарата

1-я ступень - как говорилось ранее, должна производится очистка газа и воды (бытовым фильтром, ещё лучше дистиллятором), чтобы не отравить сразу катализаторы 2 и 6 реакторов. Точнее придерживаться соотношения пар : газ, как 2 : 1. Не должно быть возврата непрореагировавших продуктов в 1-ю ступень.

2я ступень - конверсия метана начинается при t~=400°С, но при такой низкой t°С низкий процент конвертированного газа, самая оптимальная t=700°С, её желательно контролировать с помощью термопары.

Холодильник 4 -рекомендую для каждой ступени изготовить собственный ,это в дальнейшем облегчит t-регулировку и не использовать для этих целей змеевик.

После реактора и холодильника в установке стоит манометр(10) и редукционный клапан(11) настроенный на давление 25-35 атм (выбор давления зависит от степени износа катализатора). Лучше применить два компрессора от холодильника для нагнетания достаточного давления синтез-газа.

Конденсор-8 советую сделать не цилиндрической формы, а конической (это сделано с целью уменьшения площади испарения метанола) и с окошком для контроля за уровнем метанола. Подводятся прореагировавшие продукты сверху конуса с помощью трубки(у) ф8мм. Трубка опущена в конический сосуд ниже дросселирующего отвода(Р) на 10мм. Непрореагировавший синтез газ отводится через трубку(х) ф5мм которая вварена в вершину конуса, выходящий газ через эту трубку сжигается на её конце, для предотвращения ухода пламени в конусный сосуд конец трубки набит медной проволокой. Уровень метанола поддерживается 2/3 от общей высоты сосуда, для этого лучше сделать прозрачное окошко. Для обеспечения 100%-безопасности можно снабдить выходной фитиль термопарой, по сигналу которой (по отсутствию пламени) автоматически перекрывается подача газа в установку, для этих целей подойдёт любой регулятор от современных газовых плит.

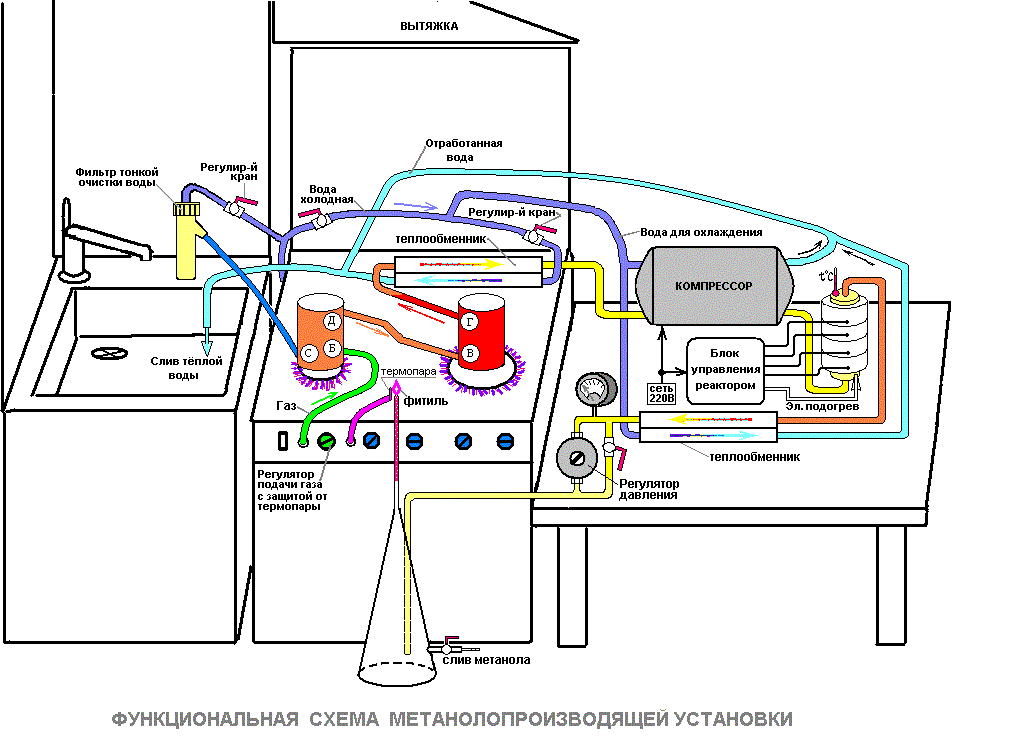

Всё выше сказанное далее представлено в виде функциональной схемы, реализованной на базе кухонного инвентаря:
