Как сделать электрошокер своими руками.

Страницы: [1][2]

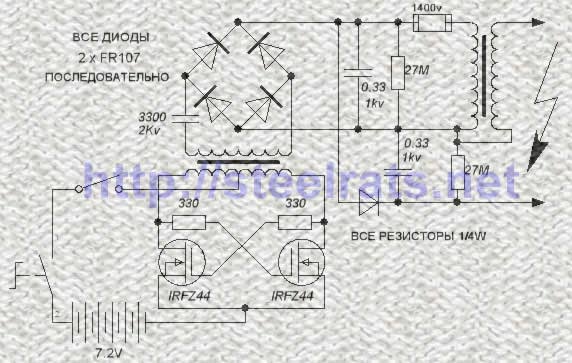

Пришло время увидеть схему шокера. Она очень проста и думаю не вызовет проблем с пониманием. Через мост заряжается поджигающий кондер, и одновременно через дополнительные диоды заряжается боевой. Эти диоды нужны чтобы конденсаторы не создавали одну цепь, иначе пришлось бы мотать отдельную обмотку транса и второй мост что весьма напряжно - изолировать транс придется не хуже выходного да и габариты будут больше. На некоторую разницу времени заряда которая в теории присутствует при таком варианте можно смело не обращать внимания, т.к. на практике ее попросту нет. Отсюда следует только одно ограничение, конденсаторы должны быть одинаковые. Что вобщемто нас особо не беспокоит.

Все детали не особо дефицитные, их можно свободно заказать или просто купить на базаре.. Наиболее критичны кондеры и разрядник, советую подзаморочится и найти именно те что указаны в списке деталей т.к. от них зависят размеры шокера и качество его работы. Все остальное можно ставить что попадется под руку. Для преобразователя подходят почти любые транзисторы начиная от IRFZ24 и заканчивая IRL2505. Резисторы также некритичны и могу отличатся в ту или иную сторону.. Конденсатор на 3300 пик нужен для ограничения броска тока в момент запуска, т.е. для защиты преобразователя. При использовании довольно мощных транзисторов (IRFZ44+) его можно не ставить.

В работе этой схемы есть одна интересная особенность которую некоторые могли уже заметить. А именно при коротком замыкании контактов, например при непосредственном контакте обоих электродов с кожей, правильная работа шокера нарушается, т.к. боевой кондер не успевает заряжатся до нужного напряжения. В данном случае этот косяк не так важен, как в умножительных шокерах, т.к. напряжение на конденсаторе всего около 1000 вольт, чего не достаточно даже для пробивания тонкой майки. Поэтому для простоты и удешевления конструкции этому факту не было уделено внимание. Но все же, если вы собрались идти на войну с нудистами :-D ТО НУЖНО ПоСТАВИТЬ ВТОРОЙ РАЗРЯДНИК последовательно с любым из выходных электродов шокера!

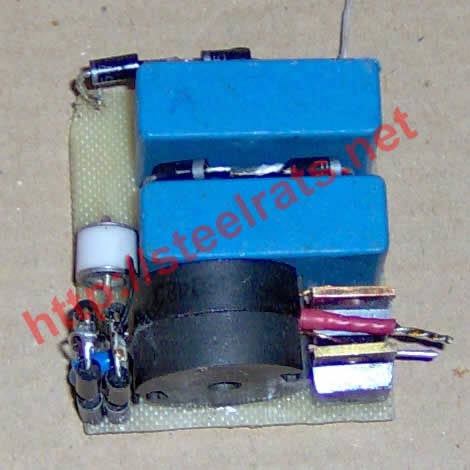

Теперь немного о конструктивной композиции девайса. Вся схема, при использование указанных деталей, помещается на плате размером 40*45мм. Аккумуляторы представляют собой 6 штук NicD типоразмера 1/2 АА, т.е. вдвое короче обычных пальчиковых, емкостью 300 мА\ч. Что соответствует мощности примерно 15вт. Продаются они как запасные для радиотелефонов в виде блоков по 3 или 4 штуки. Стоимость в районе сотни деревянных за блок ;-) Таким образом весь шокер можно сделать размером с пачку сигарет.

Последовательность сборки следущая. Для начала отказываемся от платы, Т.к. полюбому в процессе придется перепаивать те или иные детали и она неизбежно туда уйдет... Берем радиатор, например из БП компа и ставим на него транзисторы. Радиатор должен либо иметь изолирующие прокладки либо тогда нужно 2 отдельных радиатора чтобы они не соприкасались между собой.. Прикручиваем их туда и напаиваем все остальное прямо на весу. Таким образом начальный макет должен выглядеть как кучка хлама у вас на столе :-) Не забудьте зафиксировать HV выводы на нужном расстояние (для начала не более 15мм) иначе трансформатор и все остальное за ним также имеет нашс сгореть.

Включаем девайс. Питание нужно брать именно с тех акумов которые в дальнейшем пойдут в девайс, всякие там блоки питания и другие источники не подойдут! Впринципе настройки шокер не требует и должен заработать сразу. Вопрос в том, как он заработает. При указанных акумах частота разрядов около 35 герц. Если она меньше, тут возможно два варианта, либо трансформатор намотан плохо, либо вы использовали другие транзисторы и нужно подобрать сопротивления по 330 ом.

Смотрим даташит на нужный вам транз, ищем там строку "INPUT CAPACITANCE" чем больше цифра, тем меньше должно быть сопротивление и наоборот. К примеру для IRFZ44 оно может быть и 1к, а для IRL2505 не более 240 Ом. Подбором добиваемся оптимальной частоты разрядов... Далее начинаем разводить выходные контакты до предполагаемого расстояния которое вам нужно (например у меня 25мм). Если все ок, !разводим еще на сантиметр! и в таком состояние делаем тест в течение 5 сек. Если все ок возвращаем прежнее расстояние. Этот запас должен полюбому присутствовать, т.к. пробой воздуха зависит от многих факторов таких как влажность, давление, и прр., поэтому если расстояние будет "на пределе" в один прекрасный момент вся конструкция уйдет в нибытие. По той же причине везде используется 2 диода вместо одного, хотя и с одним все (вроде бы) работает отлично.

Если все заработало как надо можно смело запаивать детали в плату и переходить к следующему этапу...



Поскольку мы не можем как на заводе штамповать детали из пластика, и мало у кого есть возможность использовать заводской корпус, остается одно - ЭПОКСИДКА. Процесс конечно кропотливый, но он имеет ряд своих преимуществ. В результате получается монолитный блок, который не боится ударов, попадания воды, абсолютно надежен в электрическом плане. Для изготовления вам понадобится собственно эпоксидка, ее берите много, тонкий картон от какойнить коробки, клеевой пистолет и еще некоторые мелочи...

Начинается процесс с вырезания основы из картона, т.е. "вид сверху". Для етого очень удобно использовать тетрадный лист на котором предварительно разметить план как и что где будет находится, затем его наклеить на картонку и вырезать...

Далее приготовьте полоски из картона шириной примерно 3см, а также клеевой пистолет.



Теперь ваша задача обклеить основу по периметру этими полосками. Процесс довольно сложный. Для загибания картона удобно использовать плоскогубцы с длинным носом или пинцет.. Клеить нужно обязательно с наружной стороны, при этом следите за герметичностью шва.

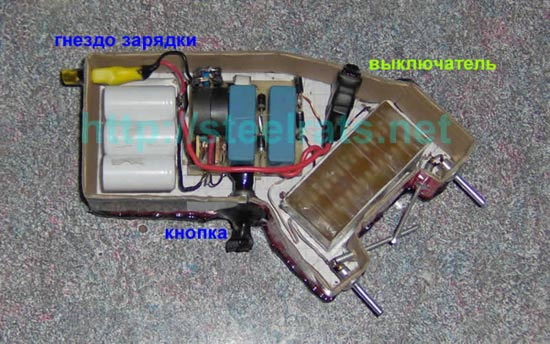

Расположите все основные детали внутри корпуса чтобы оценить их внутренюю компоновку. На этом этапе нужно определится где будут расположены переключатель и кнопка запуска :-) а также гнездо для зарядки акумулятора.

Применим термоусадку. Очень удобно использовать ее для некоторого утапливания выступающих элементов внутрь. Учтите что после заливки последует обработка и гдето 2-3мм снимется по бокам за счет картона. Также термоусадка позволяет достичь лучшей герметичности - на фото видно что с наружной стороны она закрыта (достаточно сжать пинцетом пока она горячая). На этом же этапе нужно соединить все детали между собой и проверить работу шокера в таком состоянии. В качестве боевых и защитных электродов я использовал алюминиевые заклепки, потолще и потоньше соответственно. Внутри алюминия стальной стержень, так что с пайкой проблем быть не должно, но все же очень удобно использовать кислоту.



Заливаем! Тут пояснять особо нечего, но учтите что эпоксидка обладает свойством проникать всюду куда не нужно, поэтому проверьте герметичность перед заливкой. Проверили? теперь еще раз. После этого можно приступать...

Стадия обработки. Через 6-8 часов, когда эпоксидка надежно схватится она все еще остается достаточно мягкой. В этот момент можно срезать лишнее монтажным ножом, придав шокеру удобную форму для удержания в руке. Этим вы не избавите себя от необходимости делать дальнейшую обработку наждаком и шкуркой, но сэкономите много нервных клеток ;-) После обработки корпус можно покрыть каким-нить лаком, например цапоном.

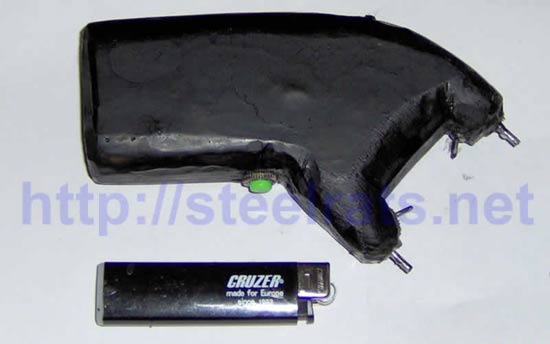

И вот результат! После всего можно порадоватся глядя на такую штуку. Теперь можно обкусить защитные электроды до нужной длины если вы етого еще не сделали, и вперед!



Итак, шокер изготовлен, громко трещит и производит впечатление на окружающих ;-) Но как же реально проверить степень его злости? Вначале мы говорили что это зависит от тока в импульсе который дает шокер. Значит его и будем искать ;-) Ниже вы видите сравнение разряда от обычной трещалки и нашего девайса:

Видно что разряд намного толще, он имеет характерный желтый цвет и вспышки по краям, что говорит о большом токе. Насколько большом? Проведем простой тест. Возьмите обычный сетевой предохранитель на 0.25А и расположите между контактами шокера, так чтобы не было прямого контакта. Предохранитель сгорит. Это значит что выходной ток превышает 250 мА!!! Сравните с долями милиампер в обычном шокере :-) Понятно что в реальных уловиях из-за сопротивления тканей тела этот ток будет меньше, но всеравно В ДЕСЯТКИ РАЗ превосходить значения для обычных гражданских и даже милицейских моделей!
