Простая автономная охранная сигнализация!



Иногда бывает необходимость в автономной недорогой охранной сигнализации, например для защиты на даче. Использование промышленных образцов в подобных случаях может быть экономически нецелесообразным.

Что же нам нужно от сигнализации?
- Реакция на вторжение, например пассивным ИК датчиком движения
- Оповещение о вторжении сиреной. Оповещение должно работать в течении небольшого времени (например 5 мин) после чего отключаться.
- После срабатывания система должна снова переходить в дежурный режим. При необходимости она должна срабатывать многократно.
- низкий ток потребления для длительной (6 мес.) работы в дежурном режиме.

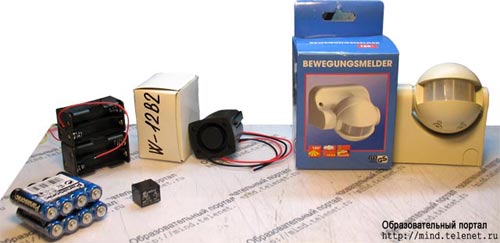

Для изготовления такой сигнализации нам понадобятся:

Пассивный инфракрасный датчик движения. Например в купленный в OBI датчик – выключатель освещения. Цена около 300р.
Сирена на 12 В. В частности была использована модель на 105dB, можно использовать любую другую. Цена не более 200р.
Прочая мелочь: Держатель для батареек, реле на 6 В, изоляционные трубочки, провода.

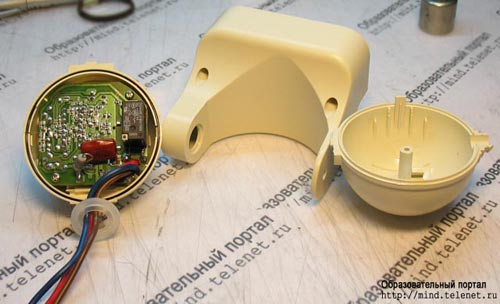

Итак. Нам нужно переделать датчик движения, переведя его с питания 220В на 12В. Поверхностный анализ схемы показал, что схема может работать при напряжениях питания от 7–8 В до 30 В. При питании 12В необходимо установить реле на напряжение 6В. (12 вольтовое не срабатывает). Вскроем датчик. Шарообразная часть извлекается, если отогнуть одну из опор. Половинки держатся на защелках.

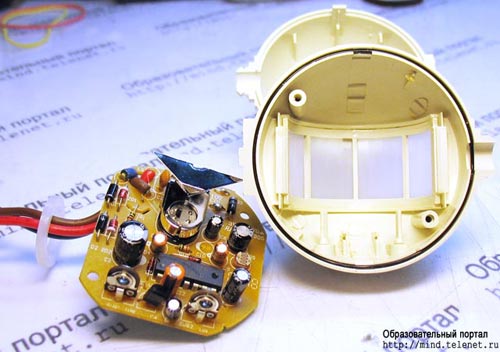

Извлекаем плату. Как видно датчик представляет собой пассивный ИК приемник, который реагирует на изменение величины ИК излучения на него попадающего и простой оптической системы. Угол обзора датчика 180 градусов.

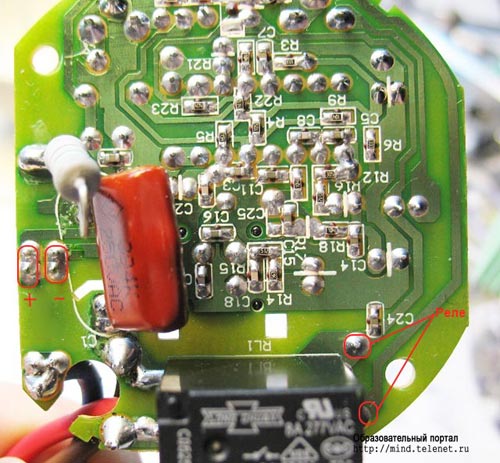

К точкам слева нужно подать питание. На «+» положительный полюс и на «-» отрицательный от источника питания. К точкам справа мы подключим обмотку реле. Штатное реле (черная коробочка) демонтировать.

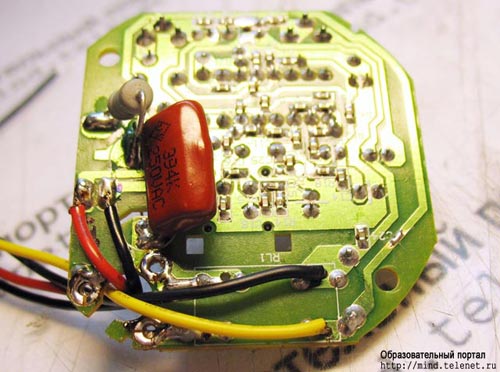

Из-за недостатка места внутри шарообразной части датчика через провода было решено вывести реле в основание корпуса.

Через выключатель на датчик подается питание. Когда датчик срабатывает он подает напряжение на обмотку реле. Реле срабатывает и своими замыкающими контактами включат сирену. Благодаря реле можно подключить большое количество сирен.

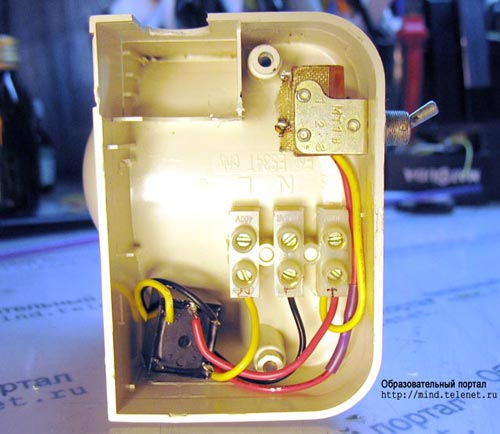

Вид снизу. Сирена и батареи подключаются через клеммы. Слева внизу реле. Сверху справа выключатель.

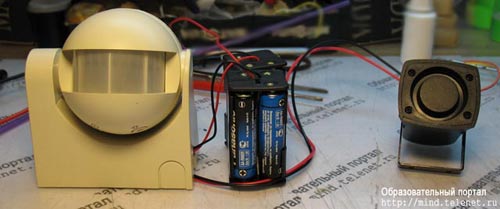

Система в сборе. ВНИМАНИЕ! Не включайте сирену не защитив уши, несмотря на свой малый размер она очень громкая и может вызвать повреждение слуха.

В итоге получилось. В соответствии с регулятором на датчике можно выставить время работы сирены после срабатывания. От 10 сек до 8 мин. Датчик установить внутри помещения а сирену вывести на улицу. К сожалению после подачи питания датчик срабатывает, поэтому разумно вывести выключатель сирены в потайное место и включать его спустя 5 мин после включения датчика. Выключатель может коммутироваться ключом, как замок зажигания машины.

Датчик получился довольно экономным. Судя по амперметру:
Ток в режиме ожидания 700 мкА
Ток в режиме срабатывания 1,1 мА
Ток сирены 200мА
Несложный подсчет говорит о том, что для работы в течении 6 месяцев нужно 3,1 А*ч. Емкость щелочной батарейки около 2,5 А*ч. Следовательно на зиму нужно 16 щелочных батареек соединенных смешанно.

Проверка в морозильнике показала, что система работает даже при -32

Добавлено позднее: учитывая наши неспокойные времена и автономность системы ее можно использовать для возведения охранного периметра на природе вокруг палатки например.

Испытания на даче показали:
1. Блики от воды вызывают ложное срабатывание
2. Отрезками изолетны можно заклеивать датчик так, что бы у него образовывались слепые зоны.
