Самодельный внешний фильтр для аквариума.

Будучи любителем аквариумистики с малым стажем, я пришел к тому, что внутренний фильтр в моем аквариуме не справляется со своей задачей. А от частого обслуживание фильтра, страдали только жители моего аквариума.

Изучив информацию по фильтрам, пришел к выводу, что однозначным правильным решением является применение внешнего фильтра. Биофильтрация необычайно эффективна, и ни один из способов очистки воды не может даже частично ее заменить.

Состав воды, очищенной внешним фильтром, приблизительно схож с водой у медленнотекущих естественных водоемов. При еженедельном освежении трети объема основного аквариума можно считать, что ихтиофауна и гидрофлора содержатся практически в проточной природной воде - отсюда и все успехи, достигаемые в системах с биофильтрацией.

Не приятной для меня новостью было, что стоимость внешнего фильтра оказалось соизмерима, со стоимостью самого аквариума.

Ознакомившись с конструкцией внешников, я решился изготовить своими руками аналог внешнего фильтра Eheim.

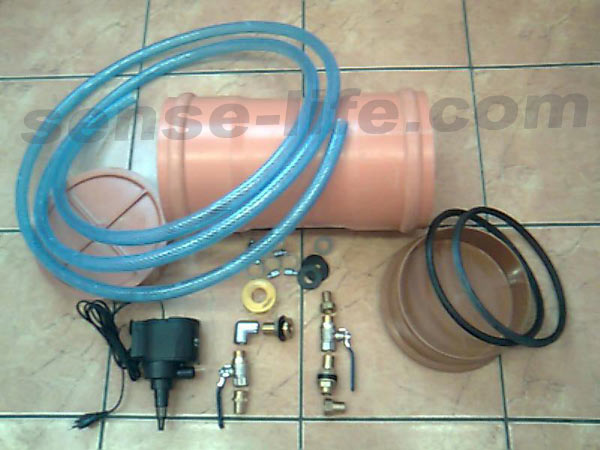

Для повторения конструкции были закуплены:
- Насос (фонтанная помпа), фирмы RESUN китайского производства 30 Вт., 2000 л/ч, подъем водяного столба 2 м.
- ПВХ муфта для канализационной трубы d=200 мм. + 2 заглушки к ней,
- краны, уголки, сгоны и т.д.,
- труба ПВХ d=20 мм. для приема и подачи воды в аквариум 4 м.,
- колба от бытового фильтра,
- наполнители для фильтра.

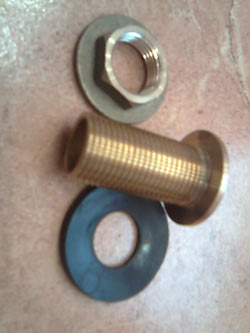

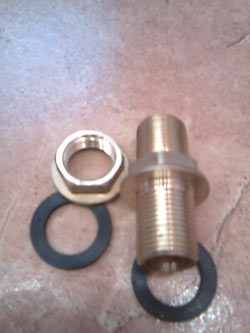

Для врезки в заглушки использовались штуцера следующей конструкции.

Мой выбор на этом насосе остановился из-за подъема водяного столба 2 м. Поскольку, внешник будет стоять на полу.

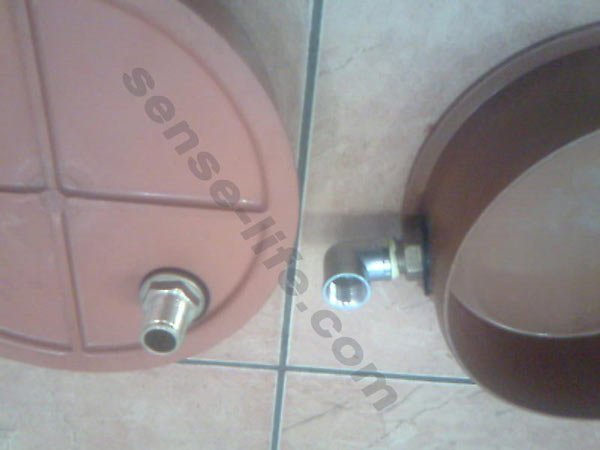

Просверлил отверстия в верхней и нижней заглушке для подачи и откачки воды. При установке штуцеров использовал резиновые прокладки с дополнительным использованием силикоонового герметика.

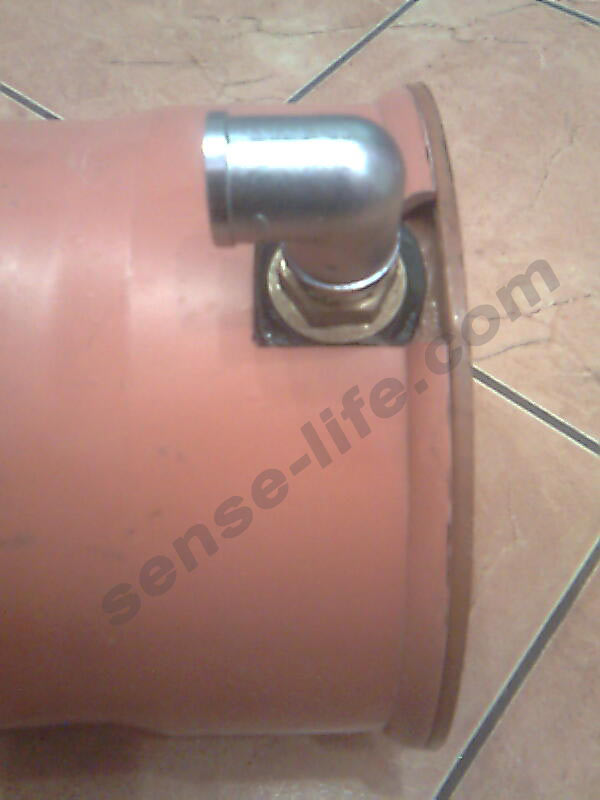

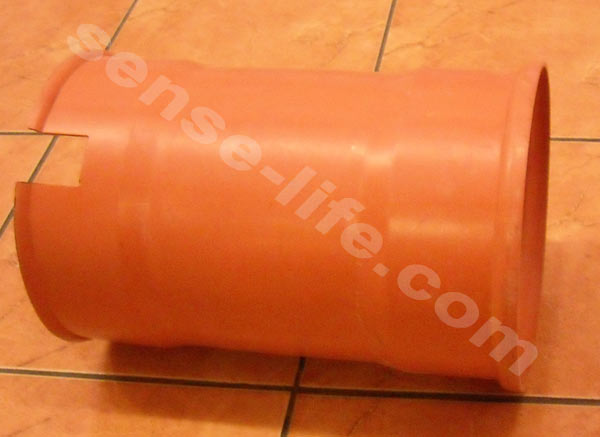

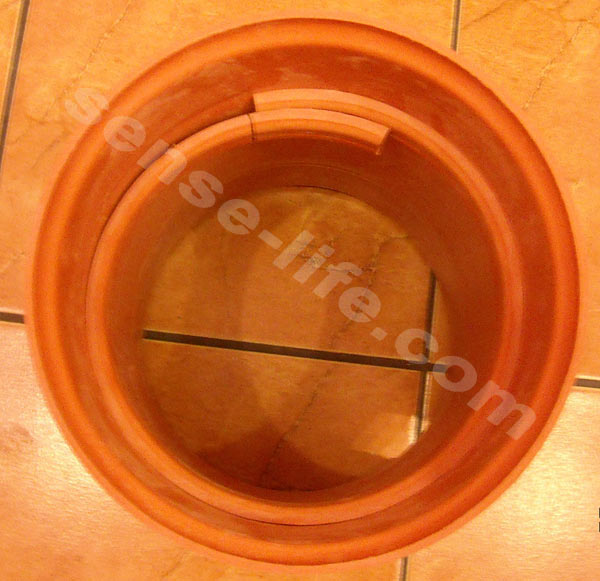

Попробовал вставить заглушки в муфту с уплотнительными резинками и мне это не удалось, слишком плотно получалось. Понимая, что если мне и удастся вставить заглушку то я ее от туда уже не вытащу. Исходя из этого обрезал края муфты, чтобы для разборки фильтра если что, то можно было извлечь резинку и тем самым разгерметизировать фильтр. В нижней части муфты сделал посадочное место под входной штуцер.

Обрезок края муфты в дальнейшем будет установлен внутрь муфты, и будет держать сетку.

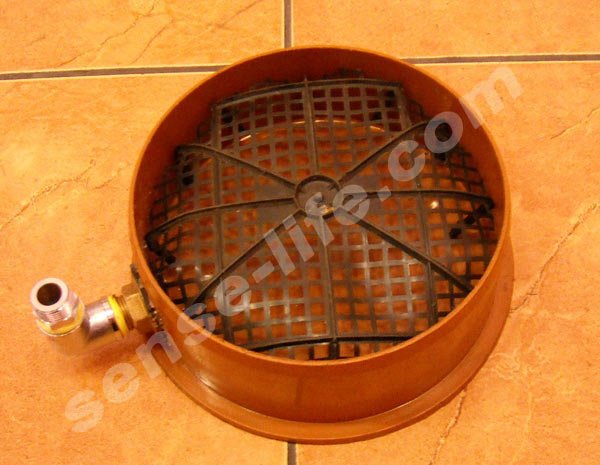

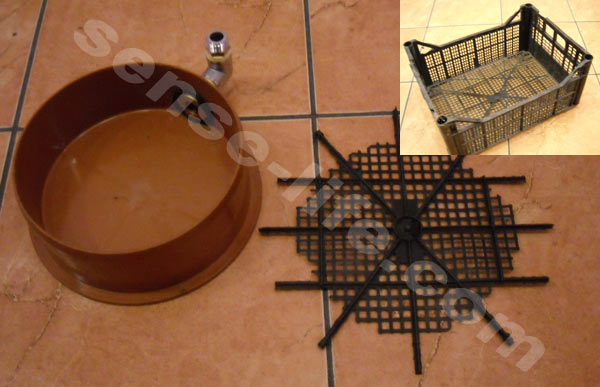

В нижнюю заглушку установлена сетка выше уровня штуцера. Для этого пришлось потрепать ящик для овощей.

После этого с чистой совестью можем установить нижнюю заглушку в муфту. Поскольку уплотнительная резинка здесь не будет использоваться, обязательно по всей площади заглушки промазываем силиконом. И после установки заглушки дополнительно промазываем стыки внутри и с наружи герметиком.

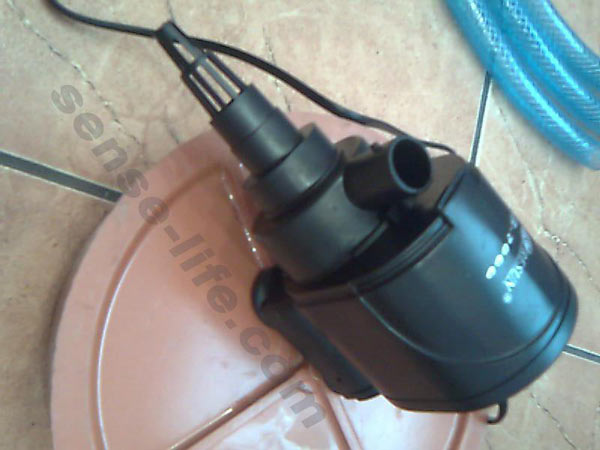

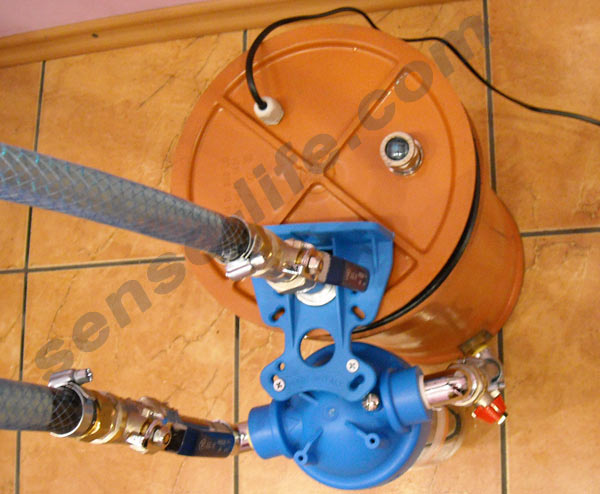

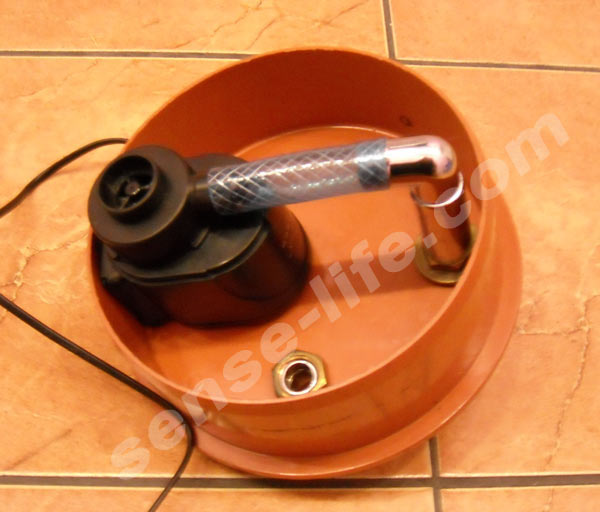

В крышке дополнительно просверлил отверстие для сетевого провода и сброса воздуха. Помпу закреплять к заглушке не пришлось, она и без этого надежно закреплена за счет отрезка шланга и сетевого провода.

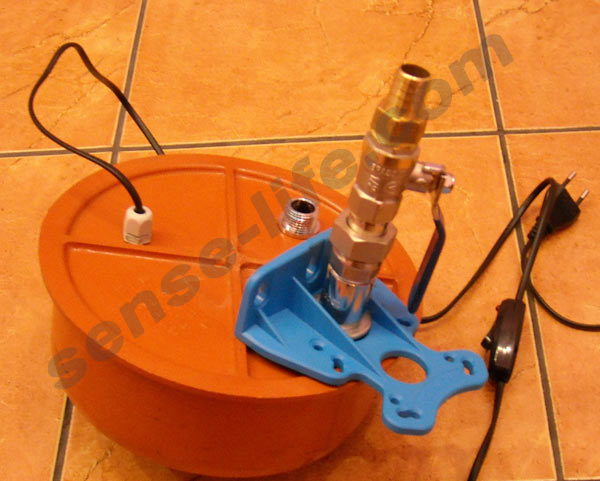

Для герметизации сетевого провода использовал фитинг, подобный тому, который используется в уличных светильниках. На место разрыва провода установил выключатель.

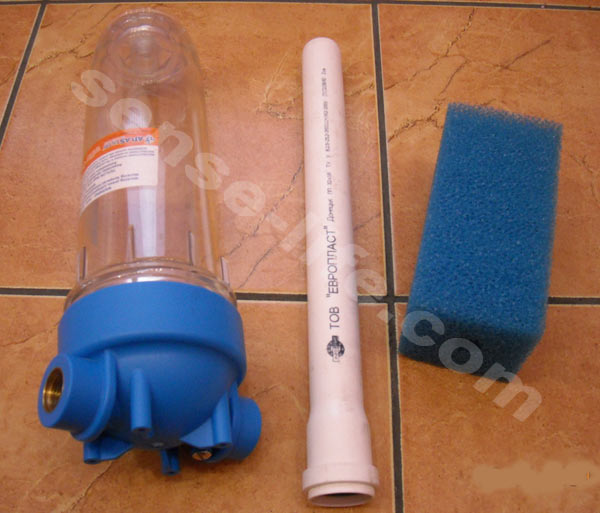

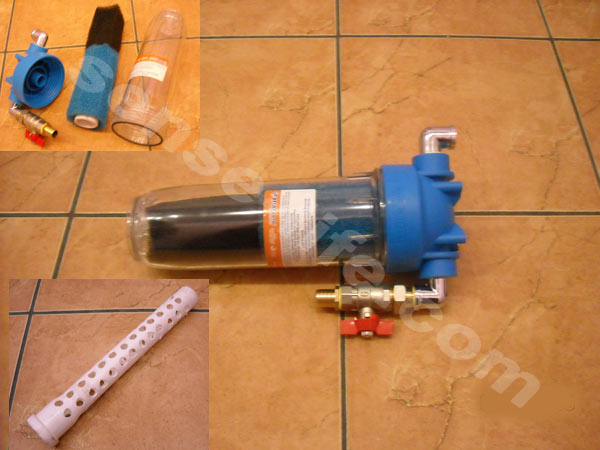

Под входной патрубок установил кронштейн для крепления колбы бытового фильтра, который будет служить предварительным фильтром для грубой очистки. Можно было бы обойтись и без него, но тогда бы пришлось устанавливать губку на входную трубу непосредственно в аквариуме, или каждый месяц промывать канистру (в моих планах промывка канистры будет проходить не менее чем раз в 6 месяцев).

Для изготовления пред. фильтра понадобилась канализационная ПВХ труба d=32 мм. В которой было просверлено множество отверстий. Можно было бы использовать, дополнительно, в пред. фильтре активированный уголь или цеолит, но для начала решил обойтись поролоновой губкой.

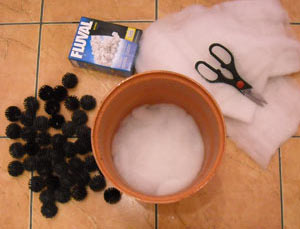

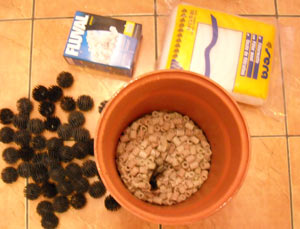

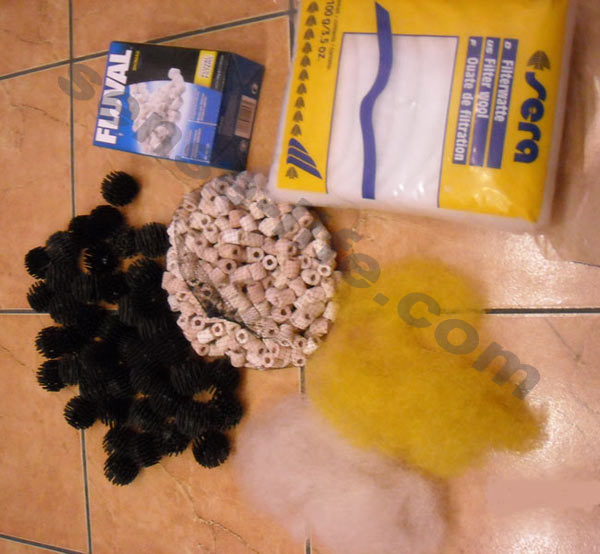

Когда все детали фильтра в сборе приступаем к заполнению наполнителями.

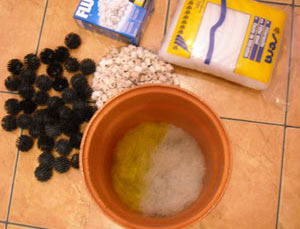

1 слой. На дно в первую очередь улаживаем материал для грубой фильтрации. Для этих целей наиболее подходит поролон с крупной ячейкой. Но к сожалению мне не удалось найти листовой поролон для аквариумов подходящего размера. И вместо этого использовал нечто похожее на комок лески.

2 слой. Наполняем керамическими кольцами. Цель их применения в фильтре, , заключается в разветвлении потоков воды и равномерное распределении её тока по всей поперечной площади фильтрующего материала.

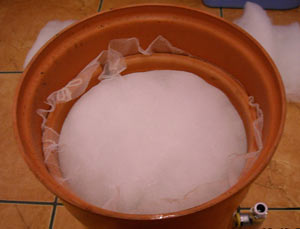

3 слой. Укладываем слой поролона с мелкой ячейкой. В моем случае использовался синтепон.

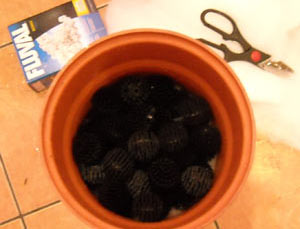

4 слой. Наполняем "био шариками" субстрат для колоний бактерий-нитрификаторов. В этой секции и происходят все таинства азотного цикла. Здесь мирно уживаются и гетеротрофы, и нитрификаторы, и денитрификаторы, исправно выполняя возложенные на них обязанности; рабочий объем камеры должен составлять 4/5 от емкости корпуса биофильтра. В качестве субстракта для бактерий можно использовать керамзит (желательно дробленый) поскольку имеет пористую структуру.

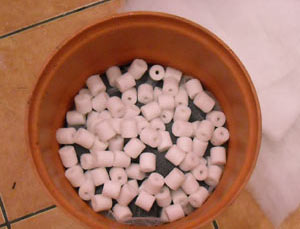

5 слой. Он не обязателен, но я решил добавить субстрат FLUVAL. Внешне он выглядит как керамические кольца, только материал имеет пористую структуру. Если вы возьмете в руку, колечко, заткнете пальцем отверстие с одной стороны, а с другой подуете в него, то весь воздух выйдет через микропоры

6 слой. Заключительный слой, непосредственно перед ыходным заборным отверстием (т.е перед помпой фильтра, следует расположить синтепон. Он защитит ротор от попадания в него частиц грязи.

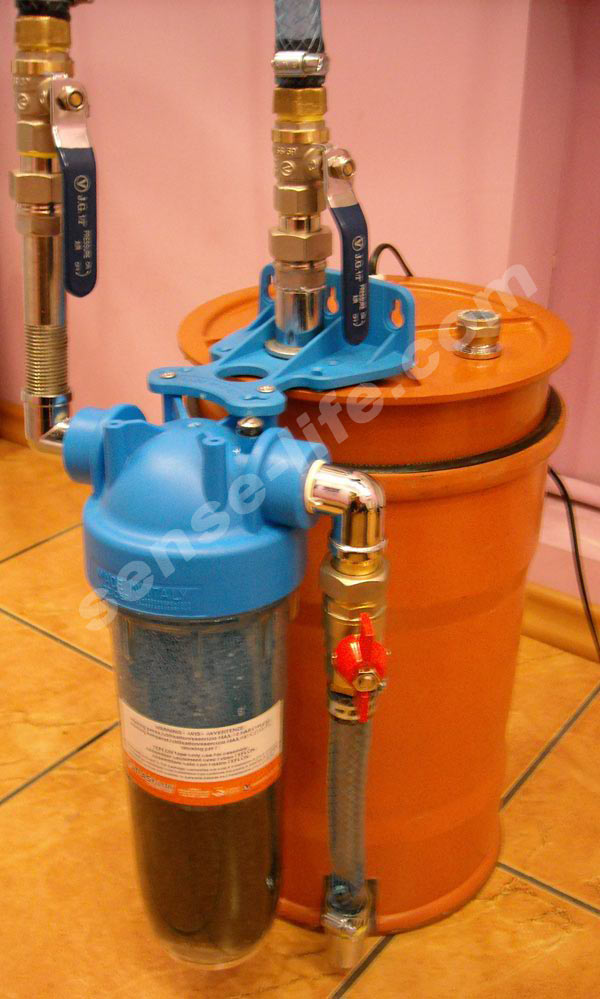

Сборка фильтра прошла удачно. Тестирование показало весьма не плохую работу насоса, хоть и характеристики помпы по производительности оказались в 2 раза меньше. Верхняя крышка установлена не до конца, из-за сильной плотной фиксации уплотнительной резинки. Если вы закроете крышку до конца, то в полне возможно что фильтр вы больше не откроете.

Обслуживание фильтра сводится к чистке предфильтра по мере загрязнения. Вскрытие и промывка канистры через пол года. Хочу отметить что промывать в фильтре необходимо только керамику и поролон и обязательно аквариумной водой. Субстракт промывается только по мере надобности.

Первое время после запуска внешний фильтр работает фактически только как механический. Полезные бактерии еще не заселили субстрат. Грязь заполняет фильтр, что влечет снижение его производительности. Напор воды постепенно падает. Но есть и обратный процесс. Грязь является пищей для бактерий. Они расщепляют накапливающиеся здесь органические вещества и перерабатывают в нитрат, т.е. начинается биологическая самоочистка фильтра.

Полное заселение субстрата колониями полезных бактерий происходит за 2-4 недели. А далее все зависит от того, какой процесс возьмет вверх - загрязнение или самоочистка. Если первое, то фильтр будет продолжать загрязняться. Не так интенсивно, как первые две недели, но неотвратимо. Когда производительность фильтра упадет ниже 30% от максимальной, его необходимо почистить и перезапустить, иначе может произойти т.н. "опрокидывание" — нарушение биологических процессов, в результате чего вырабатываются и выбрасываются в аквариум ядовитые вещества.

Если же самоочистка берет верх, то фильтр наоборот постепенно освобождается от грязи и упавшая до 50-70% от максимальной производительность восстанавливается. Теоретически после этого фильтр должен работать вечно. На практике производительность восстанавливается не полностью, и внутри канистры со временам все равно образуются застойные зоны. Поэтому рекомендую время от времени ее чистить, даже если напор воды сильный.

В дополнение хочу отметить, что все металлические детали должны быть лишены смазки. Поскольку капля масла может испортить тонну воды и тем самым уничтожить всех ваших обитателей. По этому желательно использовать пластмассовые детали (штуцера, уголки, краны), которые в свою очередь на много дешевле металлических.

P.S. Шланги в дальнейшем я заменил на гофрированные (которые используются для слива стиральной машинки), поскольку шланги из ПВХ легко мялись и тем самым перекрывали доступ воды.

Крышку необходимо будет стянуть шпильками, иначе при отключении света ее может вырвать.

Металлические краны и штуцера заменил на пластиковые которые используются для полива.
